par SMD poradite?

Zpráva

jogi24 · #1 Příspěvek od **jogi24** » 11 pro 2020, 20:50

Ahoj panstvo.
Poradite mi prosim zo spolahlivou identifikaciou SMD? Oznacil som ich na obrazkoch cervenou sipkou.

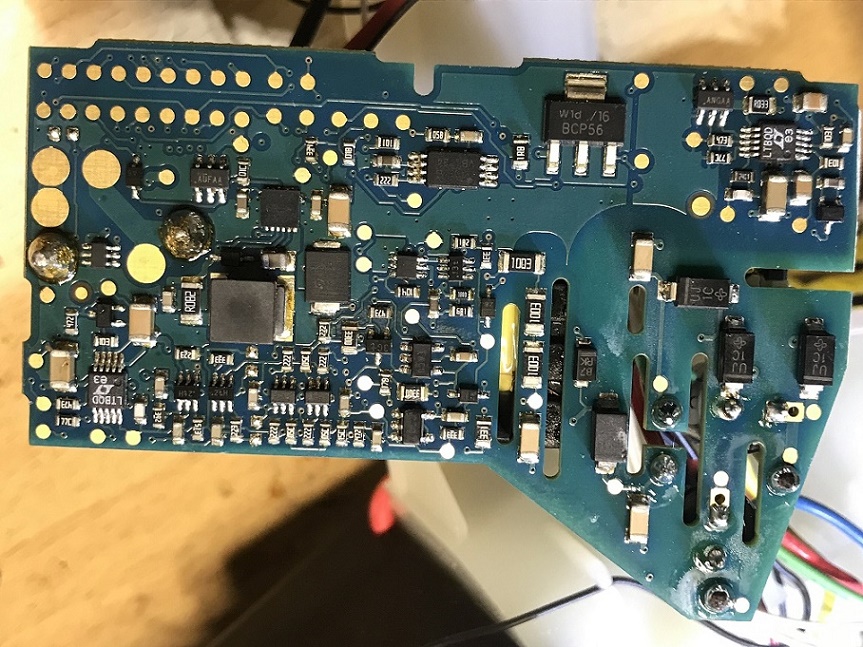

Je to doska z IPL epilatoru Philips Lumea.
DALUJEM za Vase rady

#2 Příspěvek od **Zaky** » 11 pro 2020, 22:07

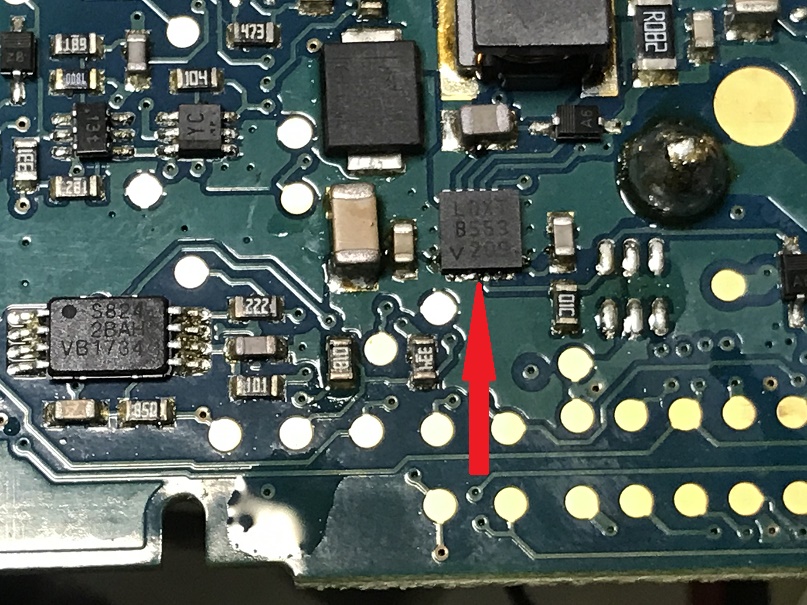

LDXT je nabíječka: https://cz.mouser.com/datasheet/2/609/3 ... 269947.pdf

jogi24 · #3 Příspěvek od **jogi24** » 12 pro 2020, 09:50

To Zaky: Ano Dakujem to by mohol byt on. Nestastnou nahodou sa spojil+ pin Lion baterii s kondikom nabijanym na druhej strane na cca 200V.
Este mi prosim skuste poradit aka najvecsia kapacita je dostupna pre SMD keramicky kondenzator velkosti 1206. Jeden bol v skrate, a na tom druhom paralelne pripojenom na tom skratovanom som nameral 16uF.....
10uF som videl niekde v katalogu max.....
A ten SOT ???
Nepoznate niekto? Dakujem

passion · #4 Příspěvek od **passion** » 12 pro 2020, 14:15

Doma mám 22uF. 1206 aj 0805.

ZdenekHQ · #5 Příspěvek od **ZdenekHQ** » 12 pro 2020, 14:30

V prvé řadě musí znát napětí. Dávat třeba na 15V napájení MLCC na 16V je čirý šílenství.

eleferner · #6 Příspěvek od **eleferner** » 13 pro 2020, 00:51

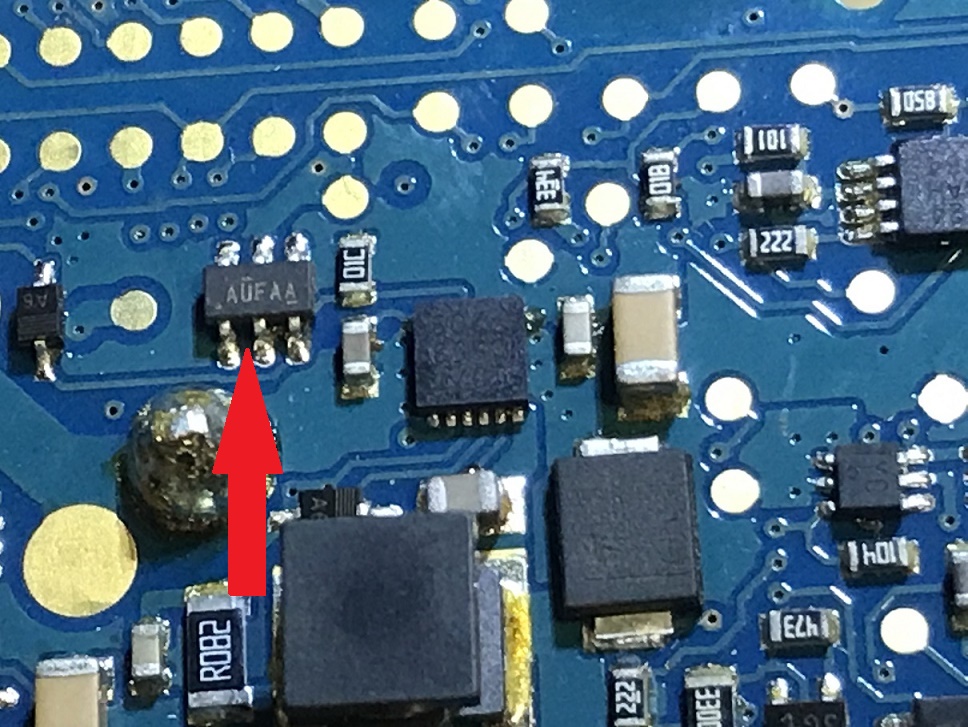

Pokud ten SOT zacina na AUxxx, tak tady je nekolik kandidatu:

http://chip.tomsk.ru/chip/chipdoc.nsf/v ... &count=500

http://chip.tomsk.ru/chip/chipdoc.nsf/v ... &count=500

jogi24 · #7 Příspěvek od **jogi24** » 15 pro 2020, 11:11

Chalani nemozem sa stale dopatrat tej suciastky z obrazka c.2. Poradte mi prosim, aspon kde mam skusit hladat....
Ujo google mi asi nerozumie.

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 15 pro 2020, 13:28

Podle zapojení vývodů je to nesjpíš měnič, ale to může být cokoliv.

#9 Příspěvek od **Zaky** » 15 pro 2020, 13:54

Podle mě je to spíš mosfet, např jako: https://eu.mouser.com/datasheet/2/427/s ... 766344.pdf , který spíná nabíjení, pokud k tomu dá nabíjecí IO povel, gate je řízen vývodem charge toho IO. Je potřeba proměřit, jestli tomá být P-MOSFET a vybrat vhodnou náhradu, označení se zdá být neřešitelné a tranzistor patrně pouze staticky spíná, tak náhrada po identifikaci vodivosti, max. napětí a proudu nebude problém.

ZdenekHQ · #10 Příspěvek od **ZdenekHQ** » 15 pro 2020, 14:36

Na to je tlumivka nahoře na fotce moc masivní a jeden vývod na ni vede. Neřeším AUF.

Aha, já už jsem se zase ztratil... Bral jsem to pořadí podle fotek se šipkama. No nic, do Vánoc to lepší nebude...

P.S. Mimochodem, ono se do Google špatně zadávají ty čárky nad a pod písmeny, protože hrají roli...
