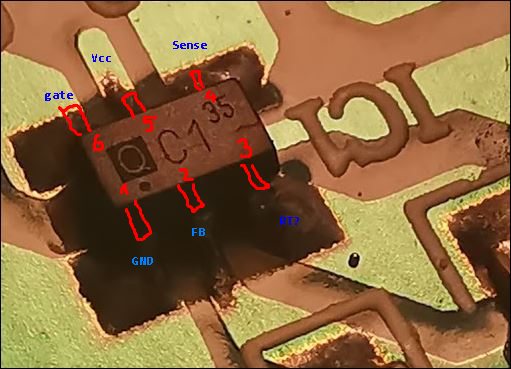

Nedarí sa mi nájsť datasheet tohoto obvodu zo zdroja china-export 230Vac/12Vdc 8A.
Mám len starší smd code katalog, tam to nieje, ani gooooge mi nedalo...
Identifikácia IC
Moderátor: Moderátoři
Identifikácia IC
- Přílohy
-

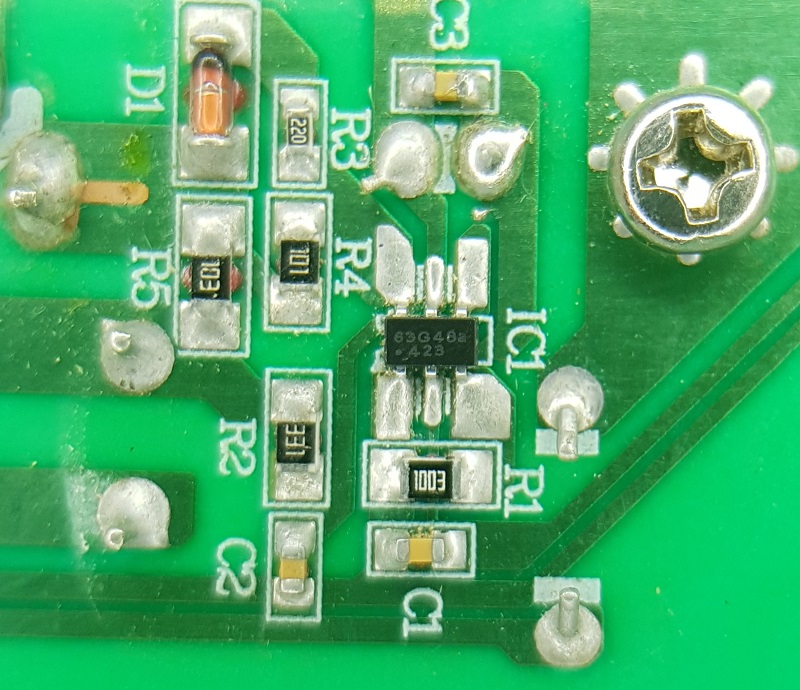

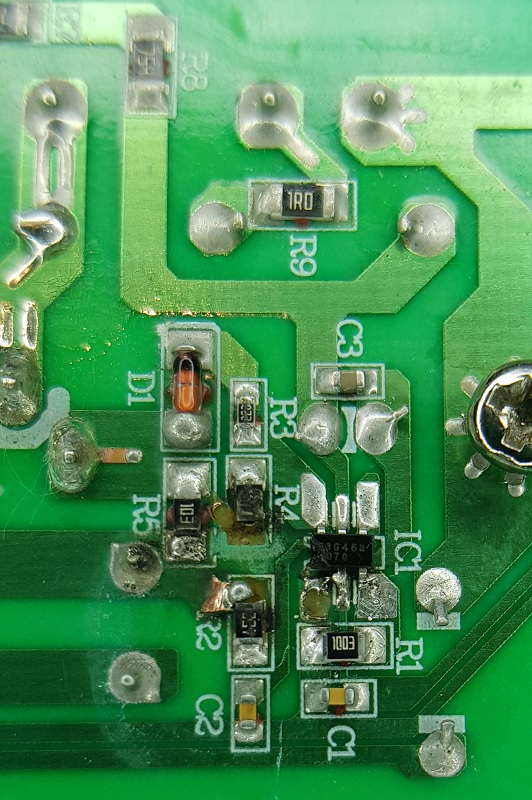

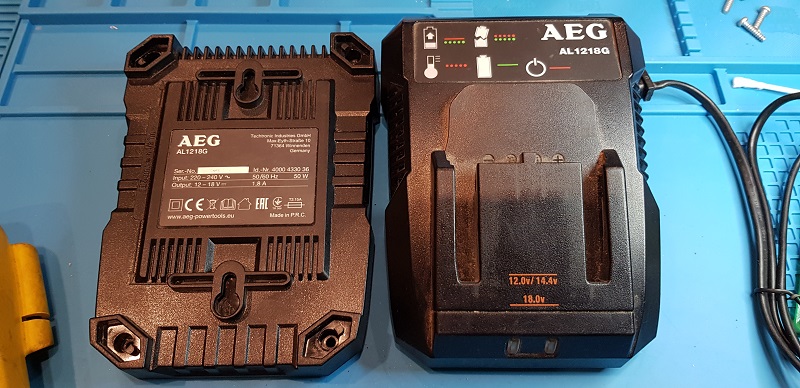

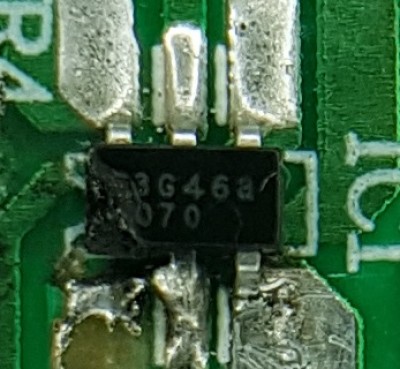

Zdravím vás. S týmto obvodom mi neviete pomôcť čo je zač? Z označenia vidno len 3G46a 070. Zapojenie vývodov vyzerá byť rovnaké so spomínaným LD7535, teda 1gnd 2comp 3rt 4cs 5vcc 6out. Je to z nabíjačky AEG AL1218G. Koncák to má tiež MOSFET N kanál budený z obvodu cez 22R a dioódu. Spätná väzba zo sekundáru cez optočlen, na jeho vývodoch je aj zenerka. Kondenzátor pre Vcc je 22uF/50V, prvotné napájanie z filtračného 400V kondenzátora cez 2x 750k odpory, stabilizované zenerkou voči zemi cez napájacie vinutie trafa. Keď nabehne zdroj, tak je Vcc napájané z napájacieho vinutia a cez spomínanú zenerku sa usmerní. Proste tak, ako je to v datasheete LD7535. Odpálený kúsok z obvodu som nenašiel.
Ďakujem.
Ďakujem.
- Přílohy
-
-
-
-
-
Chlapi nakopnite ma prosím.

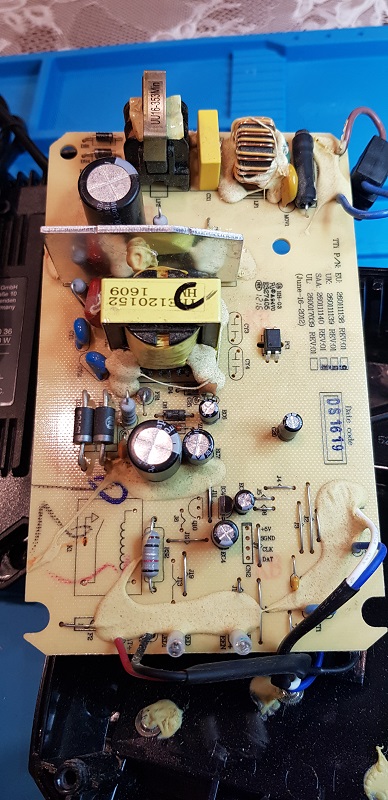

Mám tu ďalšiu takmer takú istú nabíjačku, na primári je tiež OB2263, na pár detailov je to ekvivalent UC3863. Nabíja mi to len 50mA pri napätí 5 článkovej LiIon len 19V. Má to tlačiť až 1,8A. Keď odpojím batériu, napätie stúpne naprázdno na 20,6V, čo by pre 5S s nejakou rezervou malo byť OK. Neviem, či ma obmedzuje riadiaci obvod v sekundári cez spätnú väzbu na FB OB2263, alebo obmedzuje prúdová väzba SENSE v primári MOSFETu. V sekundári nie je žiadne riadenie nabíjacieho prúdu, len spínací nízkoohmový mosfet, ktorý je pri nabíjaní trvale zopnutý a má minimálny, skoro žiadny úbytok. Riadiaci šváb je tam nejaký ADC2011 od ABOV. Nenašiel som k nemu nič, možno nejaký zákazkový mikrokontrolér. V mínusovej vetve je tam bočník z odporu označený 5 prúžkami - čierny červený strieborný čierny hnedý. Pri tých 50mA je na ňom 0,003V. Je možné, že ten kontrolér v sekundárnej časti obmedzuje nabíjací prúd cez spätnú väzbu - optočlenom na FB OB2263 v primári? Prípadne je tam ešte štvortiý operák LM324, ktorý je tiež zapojený aj na optočlen, presne som to netrasoval, ale vyzerá to, že len kontroluje strop napätia na sekundári.
Čo sa stane, ak nabíja batériu a odpojím mu spätnú väzbu z optočlenu zo sekundáru od FB? Ostane pracovať na maximálnom výkone, nastavenom odporom v source mosfetu, teda úbytkom na sense?

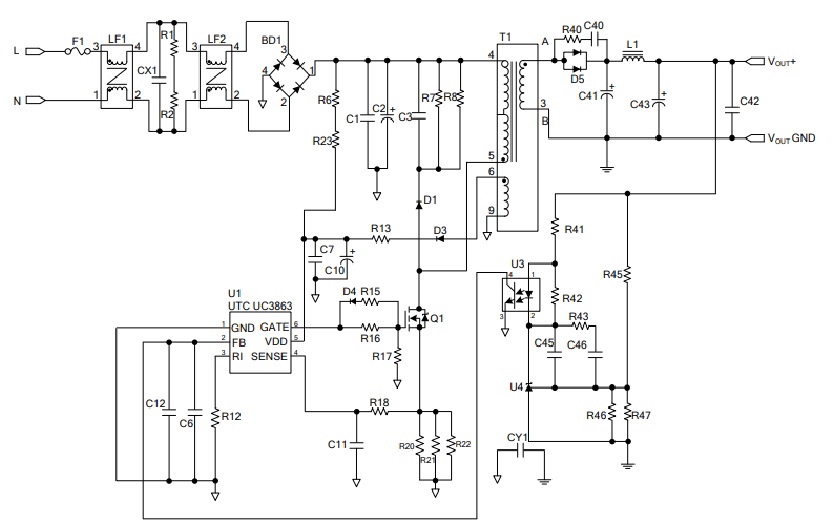

Schéma nie je z nabíjačky, tú nemám, ale z datasheetu UC3863, len pre princíp OB2263. Prípadne nemáte niekto k podobnej nabíjačke nejakú dokumentáciu?
Dodatok - skúsil som dať paralelne k odporu v source mosfetu rovnakú hodnotu 0,33R (menší úbytok pre SENSE) a nabíjací prúd stúpol len na dvojnásobok, na cca 100mA. Pulzy na mosfet sú stále kratučké, trvajú ani nie do 2% duty. Tak podľa mňa to drží FB z regulácie na sekundárnej strane.
Dodatok2 - tak som nečakal a zrušil spätnú väzbu na FB. Prúd stúpol na 2.8A, frekvencia mosfetu vzrástla z oddychových 6kHz na asi 65kHz a duty sa rozšírilo na 30%. Takže na betón to drží elektronika riadenia nabíjania na sekundárnej strane. Ešte zistiť prečo.
Mám tu ďalšiu takmer takú istú nabíjačku, na primári je tiež OB2263, na pár detailov je to ekvivalent UC3863. Nabíja mi to len 50mA pri napätí 5 článkovej LiIon len 19V. Má to tlačiť až 1,8A. Keď odpojím batériu, napätie stúpne naprázdno na 20,6V, čo by pre 5S s nejakou rezervou malo byť OK. Neviem, či ma obmedzuje riadiaci obvod v sekundári cez spätnú väzbu na FB OB2263, alebo obmedzuje prúdová väzba SENSE v primári MOSFETu. V sekundári nie je žiadne riadenie nabíjacieho prúdu, len spínací nízkoohmový mosfet, ktorý je pri nabíjaní trvale zopnutý a má minimálny, skoro žiadny úbytok. Riadiaci šváb je tam nejaký ADC2011 od ABOV. Nenašiel som k nemu nič, možno nejaký zákazkový mikrokontrolér. V mínusovej vetve je tam bočník z odporu označený 5 prúžkami - čierny červený strieborný čierny hnedý. Pri tých 50mA je na ňom 0,003V. Je možné, že ten kontrolér v sekundárnej časti obmedzuje nabíjací prúd cez spätnú väzbu - optočlenom na FB OB2263 v primári? Prípadne je tam ešte štvortiý operák LM324, ktorý je tiež zapojený aj na optočlen, presne som to netrasoval, ale vyzerá to, že len kontroluje strop napätia na sekundári.
Čo sa stane, ak nabíja batériu a odpojím mu spätnú väzbu z optočlenu zo sekundáru od FB? Ostane pracovať na maximálnom výkone, nastavenom odporom v source mosfetu, teda úbytkom na sense?
Schéma nie je z nabíjačky, tú nemám, ale z datasheetu UC3863, len pre princíp OB2263. Prípadne nemáte niekto k podobnej nabíjačke nejakú dokumentáciu?
Dodatok - skúsil som dať paralelne k odporu v source mosfetu rovnakú hodnotu 0,33R (menší úbytok pre SENSE) a nabíjací prúd stúpol len na dvojnásobok, na cca 100mA. Pulzy na mosfet sú stále kratučké, trvajú ani nie do 2% duty. Tak podľa mňa to drží FB z regulácie na sekundárnej strane.
Dodatok2 - tak som nečakal a zrušil spätnú väzbu na FB. Prúd stúpol na 2.8A, frekvencia mosfetu vzrástla z oddychových 6kHz na asi 65kHz a duty sa rozšírilo na 30%. Takže na betón to drží elektronika riadenia nabíjania na sekundárnej strane. Ešte zistiť prečo.
- Přílohy
-

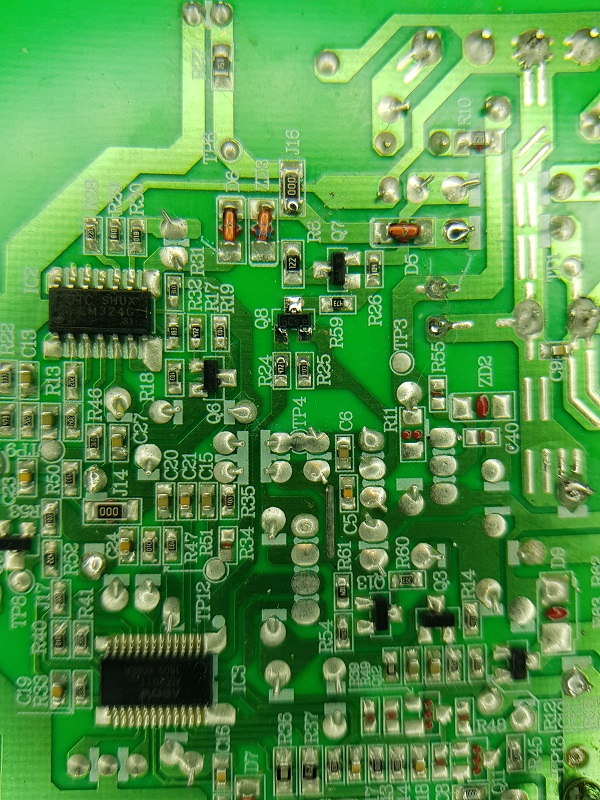

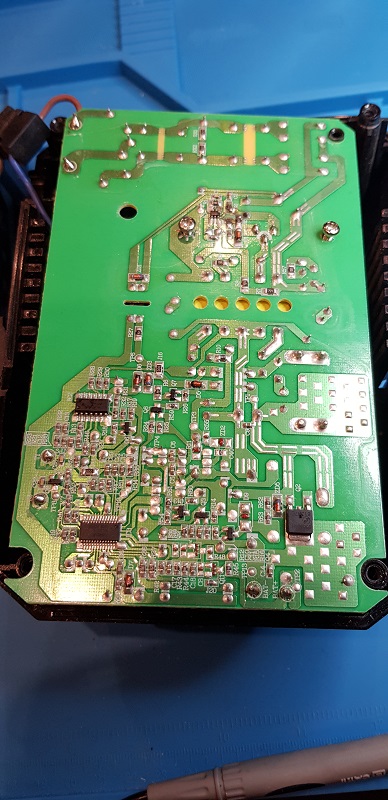

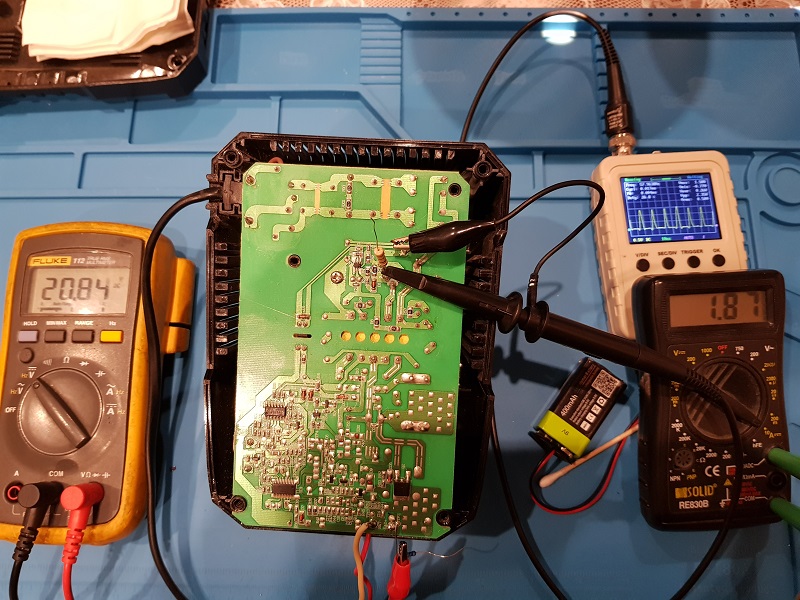

Tak úspech. Bolo šlus jedno NPN v SOT23 SMD (na fotke Q8 ). Jeho kolektor ide na ďalšie PNP, ktoré je v obvode optočlenu pre FB. Bolo tam 2N3904, dal som BC817-40 - iné som doma nemal. Teraz to nabíja 1,9A až po napätie presne 21,00V. Potom začne obmedzovať prúd, aby toto napätie neprekročilo. Pri poklese nabíjacieho prúdu pod asi 70mA, nabíjačka aj batéria zahlási hotovo.
