CS5N60F - náhrada

Zpráva

#1 Příspěvek od **judeware** » 26 pro 2020, 22:05

Šla by tato exotika (CS5N60F) nahradit něčím běžným od STM, např. ST P5NA60FI? Chci mít jistotu.

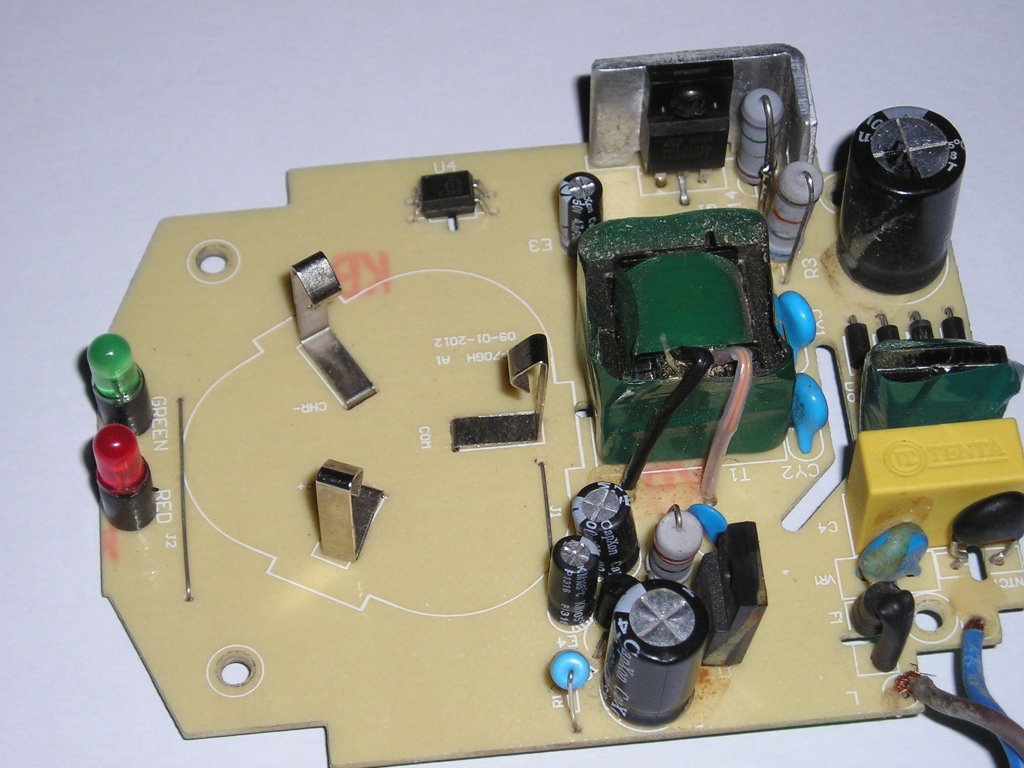

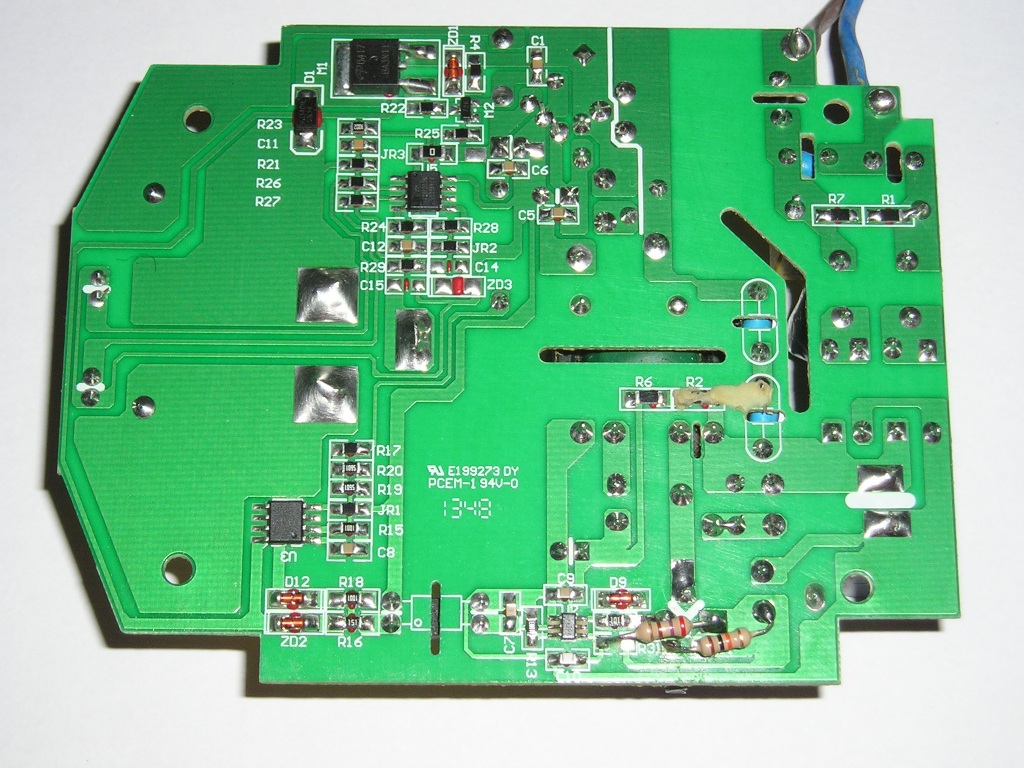

Je to do nabíječky Parkside HP70GH. Krom toho zmíněného Q1 je přepálený R14 (1W klasika 0R75, mezi S-Q1 a prim. GND), R31 (SMD, zřejmě 300R, mezi S-Q1 a 4-U2) a R11 (SMD, změřeno 10K, [bez potisku], osazen mezi G a S Q1). Řídící U2 je v pouzdře SOT23-6 s kódem 63E42p 173N, postižen možná není. Zatím jsem o něm nic nenašel. Správností hodnoty R11 si taky nejsem jistý. Poradíte?

#2 Příspěvek od **mi-ro** » 26 pro 2020, 22:15

V označení je "zamontováno" 5A/600V. Z mých zkušeností, pokud je přepálený odpor snímání proudu(R14), v 99% je vadný i budič. Logicky. Páč zkratový proud s plným napětím projde do pinu I sense.

passion · #3 Příspěvek od **passion** » 26 pro 2020, 22:15

Je to OB2263 označenie 63YearWeekWeek, alebo ekvivalent UC3863 a ten má medzi G a S v datasheete 10k (R17).

#4 Příspěvek od **judeware** » 26 pro 2020, 23:09

Jako u prvního Sherlocka (KUBO) - jak to chlapi děláte, že se vám podaří určit název IO tak rychle?

Každopádně díky.

Nabíječka neprošla výbuchem - údajně se jen přehřívala. Vzal ji na servis milevský pračkář (běžně dělají zdroje v elektronicky řízené bílé technice, ovšem tady si netroufal, "je to prej jiné"). Při údržbě jeho domluveného PC si na mě vzpomněl ještě s dalším úkolem.

#5 Příspěvek od **rnbw** » 26 pro 2020, 23:13

Vystup z IO (do G FETu) zmeraj diodovym testom proti zemi. Pravdepodobne bude prerazeny.

passion · #6 Příspěvek od **passion** » 27 pro 2020, 08:57

judeware píše:Jako u prvního Sherlocka (KUBO) - jak to chlapi děláte, že se vám podaří určit název IO tak rychle? Každopádně díky.

Tak, že som riešil nabíjačku od AEG s týmto obvodom minulý týždeň. Tiež som sa pekne nagúglil, kým som prišiel na to, čo to je. Pri tom sa o ňom už píše na EB v pár vláknach.

#7 Příspěvek od **judeware** » 27 pro 2020, 15:53

R31 (SMD, zřejmě 300R, mezi S-Q1 a 4-U2) - zjistil jsem, že ho kupodivu nemám. Bude velký prohřešek, když tam zkusím osadit nejbližší hodnotu z konvenční řady (tj. 270, resp. 330R)?

#8 Příspěvek od **judeware** » 27 pro 2020, 19:40

Po výměně tr. a odporůch to nenaběhlo (chovalo se to naštěstí nedestruktivně), zkusím nový IO dle informace, kterou dodal džejzevetz: sháňka OB2263

#9 Příspěvek od **judeware** » 05 led 2021, 20:57

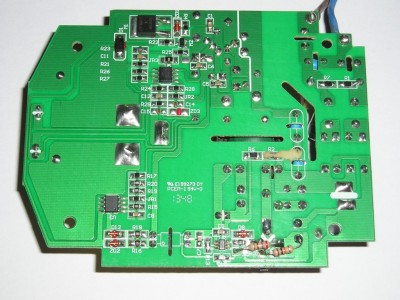

Povánoční zásilkou z ame.cz dorazil obvod U2 (SG6859ATZ). Měl být dle webu dodavatele náhradou za můj OB2263. Přístroj naskočil (blikala zelená), po zastrčení patrony zčervenal a po nabití zezelenal. Takže OK.

R31=300R (SMD) jsem nahradil klasikou 270R/0,125W; R11=10K jsem nahradil klasikou 10K/0,125W (jak jinak). R14 (1W klasika 0R75) jsem v zásobách našel drátový 2W, tranzistorů ST mám z likvidovaných televizorů dost.

Tedy vyřešeno, děkuji za nasměrování a tip na IO.

#10 Příspěvek od **judeware** » 09 led 2021, 21:35

Ještě doplňuji:

Nabíječka neprošla výbuchem - údajně se jen přehřívala.

Tvrdil milevský pračkář, když mi ji předával k dokončení.

Od koncového zákazníka/majitele jsem se ovšem dozvěděl, že ji zapnul v mrazivé garáži. Takže závadu způsobil provoz v nevyhovujících podmínkách. Teplota? Orosení?

Jestli byl majitel zvyklý na klasické nabíječky autoakumulátorů a jednal se zmiňovanou stejně, není divu. Doporučil jsem mu obdobné zacházení, jako s elektronickou nabíječkou moderních mobilů - nabíjet v suchém bytě, za běžné teploty. Nerad bych, aby s tím za mnou přišel podruhé. :roll:
