Kindergril · #1 Příspěvek od **Kindergril** » 10 led 2021, 13:51

Ahoj přátelé, chtěl bych se na něco zeptat.

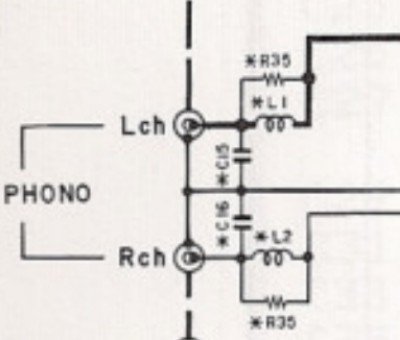

Mám starší japonský předzesilovač, u kterého je v dokumentaci podle zemí, či světadílů osazený, nebo neosazený RL člen na vstupu phono. Klasický 0207 rezistor paralelně s cívkou na feritovém jádře (viz. obrázek ze servisky).
Podle obrázků na internetu - stejné přístroje tento člen buď mají, nebo nemají. Já ho tam mám a kamarád se stejným předzesilovačem ho tam nemá.
Chtěl bych se zeptat, zda ho ponechat, nebo ho odstranit, když už ho tu mám otevřený a čistím ho. Někde jsem se doslechl, že tyto cívky na phono vstupu mohou spíš zachytávat brum, ale praktickou zkušenost s tím nemám. Tedy doporučujete ponechat, nebo dát pryč?
Za radu či zkušenost předem moc děkuji.

#2 Příspěvek od **ok1hga** » 10 led 2021, 14:21

Kindergril píše:Klasický 0207 rezistor paralelně s cívkou na feritovém jádře (viz. obrázek ze servisky). . . . Někde jsem se doslechl, že tyto cívky na phono vstupu mohou spíš zachytávat brum, ale praktickou zkušenost s tím nemám.

a máš pocit, že ten tvůj gramovstup bručí ?
tento filtr je na zlepšení odolnosti přístroje proti silným VF signálům z okolí.
Někde to je a někde není proto, že v různých částech světa jsou různé normy pro tuto odolnost.
Rozhodně bych to tam nechal.

hlavně nám sděl, co je to za přístroj . . .

Kindergril · #3 Příspěvek od **Kindergril** » 10 led 2021, 14:40

Moc díky za odpověď, nechám to tam. Nebručí to.

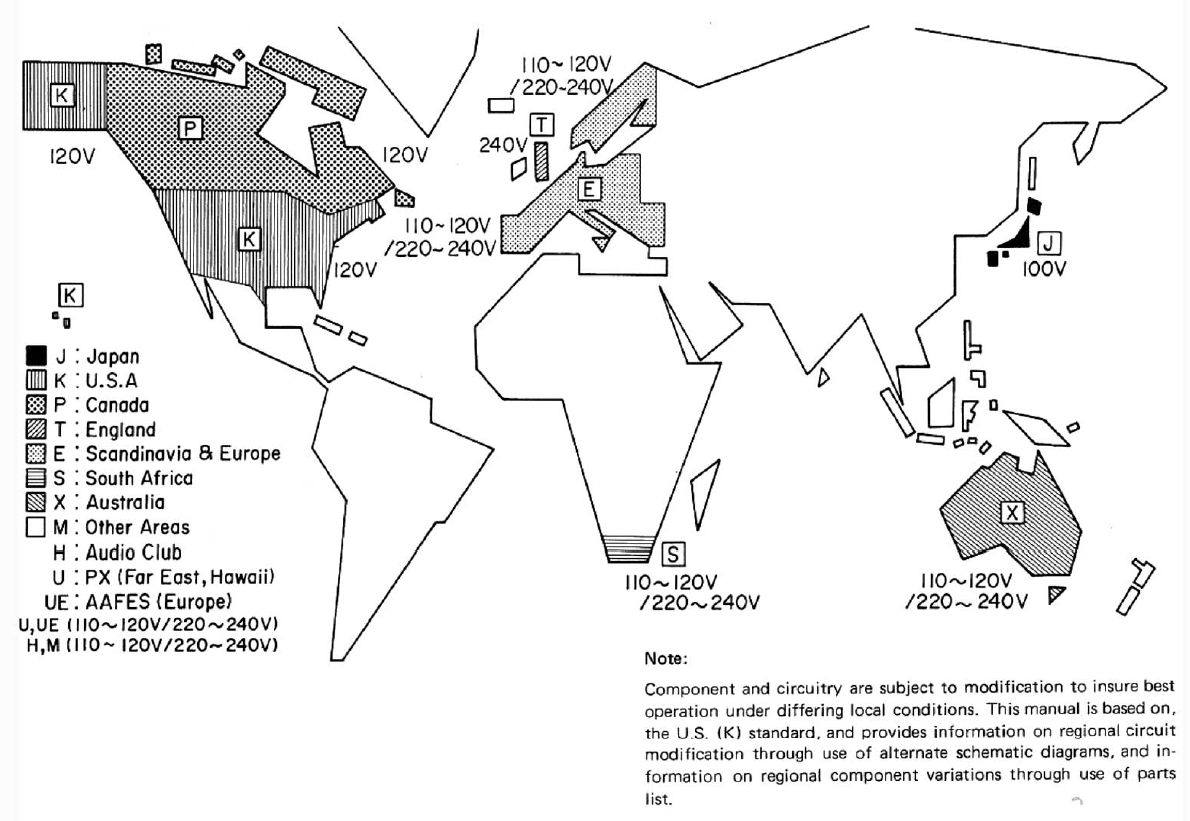

Jedná se o Kenwood C2. Mají tam podle těch zón dvojí osazení phono preampu, taky by mě zajímalo, v čem tkví ty rozdíly.. V té "složitější" verzi jsou různě RC členy navíc.

#4 Příspěvek od **ok1hga** » 10 led 2021, 15:03

. . . někde jsou normy přísnější, někde jsou benevolentnější . . .

schémata k celé sestavě jsou tady

Kindergril · #5 Příspěvek od **Kindergril** » 10 led 2021, 15:15

Moc díky Vláďo. Prosím nemrknul bys ještě na součástky v phono sekci - označené hvězdičkou? Serviska uvádí dvě verze podle regionů, některé je mají osazené, některé ne. Já mám tu osazenou verzi, kamarád tu "chudší".
Jen ze zvědavosti by mě zajímalo, co je to za filtry, jestli to říkám správně. Je to hlavně kolem vstupních J-Fetů.

#6 Příspěvek od **ok1hga** » 10 led 2021, 16:05

a co kdyby ses podíval jaké jsou tam u té tvé verze hodnoty součástek ?
a dal sem detailní fotku těch zmíněných součástek na desce ?

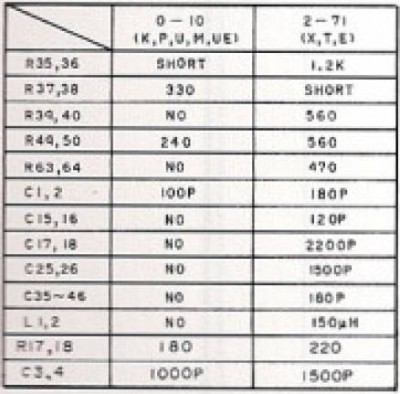

všechny verze osazení jsou v SM pod schématem v tabulce . . .

Kindergril · #7 Příspěvek od **Kindergril** » 10 led 2021, 16:07

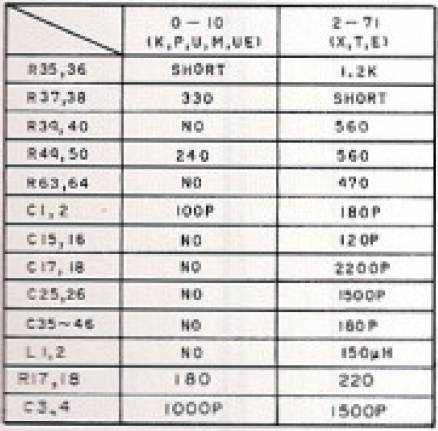

O tabulce vím, já mám ten pravý sloupec (více osazenou sekci) a kamarád ten levý sloupec (méně osazená sekce).
Chtěl jsem se jen zeptat, k jakému účelu jsou tam ty součástky navíc, jestli to jsou také nějaké filtry proti VF bordelu, nebo jsem úplně mimo mísu.

#8 Příspěvek od **ok1hga** » 10 led 2021, 16:09

ano, jsou to filtry proti VF bordelu.

a aby sis udělal představu,
tak když bude někde poblíž mobilní telefon a bude-li se přihlašovat do sítě GSM,
bude v přístroji tvého kamaráda takové "prdění" a v tvém osazeném přístroji to nebude vůbec, nebo to bude o hodně slabší . . .

Kindergril · #9 Příspěvek od **Kindergril** » 10 led 2021, 16:17

Moc děkuju za odpověď, jsem zase o půl milimetru chytřejší!
:prst:

therion · #10 Příspěvek od **therion** » 12 led 2021, 17:10

tech 120p bude ovlivnovat charku prenosky na vysokych kmitoctech. Tu civku proste premosti a porovnej co hraje lepe. Pokud nebudes nechavat zdroje fv zareni pobliz nebude to problem.
