Voltohmetr TESLA BM 289

Zpráva

alles · #16 Příspěvek od **alles** » 09 dub 2011, 17:48

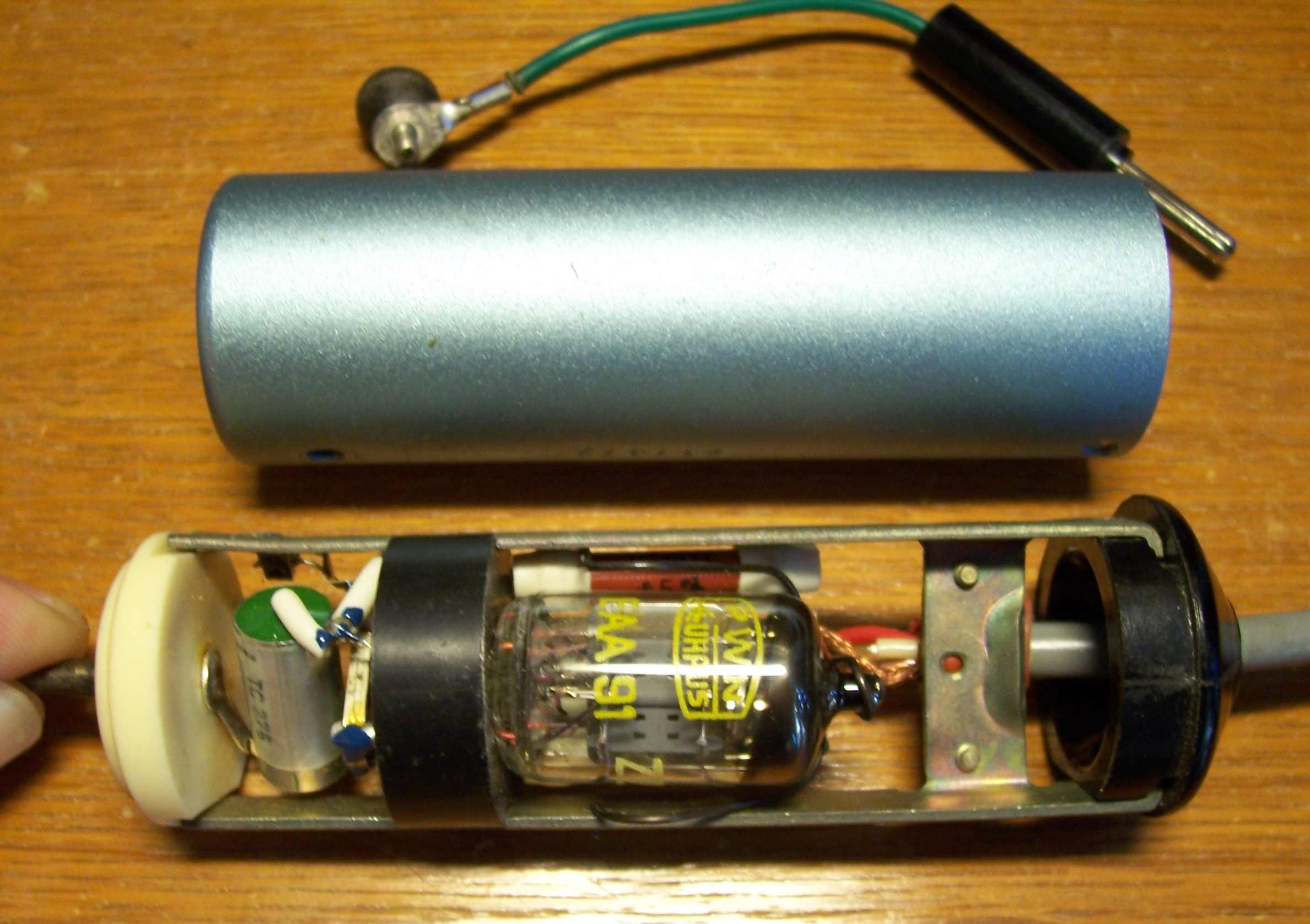

takhle to vypadá:

JanikPetr · #17 Příspěvek od **JanikPetr** » 09 dub 2011, 21:11

alles píše:takhle to vypadá:

Mockrát díky za obrázek tak nějak jsem si to představoval.Sonda na obrázku je originál TESLA,nebo také amatérská stavba?Oddělovací kond
je originál,nebo již měněný.Předpokládal jsem keramický trubkový naletovaný přímo na hrot sondy
Ještě jednou všem tady na foru dík za rady ke zprovoznění BM 289.
Petr

#18 Příspěvek od **mtajovsky** » 09 dub 2011, 21:25

Tohle je originál sonda Tesla. Se sondou pro BM388 se to nemůže srovnávat. BM289 se sondou má rozsah do 50 MHz, zatímco BM388 má specifikaci až do 1,2 GHz.

alles · #19 Příspěvek od **alles** » 09 dub 2011, 22:40

sonda je orginál, všechny spoje a součástky vypadají původně, spoje jsou zatřené barvou..

HanesJM · #20 Příspěvek od **HanesJM** » 12 led 2021, 21:55

Dobrý večer,
vlastním ve sbírce dva kousky Tesla BM 289 + jednu VN sondu do 15 KV
a rád bych si vyrobil kopii VF sondy s EAA91 do 50 MHz - schéma zapojení je v návodu kde je uvedeno - dvakrát rezistor 10 M, jeden svitkový kondík 10N na 1000V, elektronka EAA91(těch mám aspoň dvacet kousků) a pak uvedený rezistor Ra - neznámé hodnoty ?
Předem děkuji za informaci.

#21 Příspěvek od **Achab** » 13 led 2021, 07:34

Podle manuálu strana 15 dole: Ra = 0 nebo R47 nebo R48 nebo R49 (0 - M33 - M68 - 1M / TR 112a).
Zřejmě se má nastavit při kalibraci sondy.

HanesJM · #22 Příspěvek od **HanesJM** » 14 led 2021, 19:55

Achab píše:Podle manuálu strana 15 dole: Ra = 0 nebo R47 nebo R48 nebo R49 (0 - M33 - M68 - 1M / TR 112a).
Zřejmě se má nastavit při kalibraci sondy.

Dobrý večer, děkuji za odpověď a skvělý postřeh :-)

- v manuálu jsem si toho nevšiml. Zajímavé je - rozptyl hodnot rezistoru RA - 0R, 330K, 680K, 1M (0,125W)
Takže kalibruji podle Tesla BM 388(nebo BM 495) - jako zdroj VF signálu použiju Tesla BM 344(nebo Tesla BM 368 - výstup max 1V), odpor - odporová dekáda nebo vhodný trimr.
Děkuji :-)

HanesJM · #23 Příspěvek od **HanesJM** » 14 led 2021, 23:38

Jen pro zajímavost

Vlastním dva kousky Tesla BM 289 oba novější(panelové měřidlo MP120)

Určené pro provoz na el. síti 220V

První kousek běhá na 230 V - v pohodě, naměřeno na filtračním svitku 2 uF/400V( Te 481 2M) - 392V

Druhý kousek - pokud ho zapojím na 230V - naměřeno na filtračním svitku 2 uF/400V( Te 481 2M) - 412V - je hodně slyšitelná zátěž na transformátoru (veliký brum a svitek je za hranou)
Pokud provozuji přes variak na 220V - vše ok :-)

Oba přístroje(transformátory) jsou vzhledově shodné - takže asi rozdíl v navinutí transformátoru(možná jeden se motal v pondělí a druhý v pátek :-p)

Otkundes · #24 Příspěvek od **Otkundes** » 15 led 2021, 23:17

Před lety jsem si dva tyto voltmetry opravoval. Též mě překvapilo napětí na krabicovém kondenzátoru, které překračovalo jeho jmenovité napětí. Pak jsem v katalogu narazil na informaci, že u kondenzátoru může být po posouzení výrobcem, překročen pouze jeden mezní parametr. Dále jsem to již neřešil, voltmetry pracovaly spolehlivě. Pouze jsem si musel dávat pozor, abych neměřil v obvodu, galvanicky spojeném se sítí. Kostra přístroje a tím i jeden z měřících kabelů, je spojen s "nulákem" sítě.
