Transceiver Kenwood TS-520, doladění

[jade]

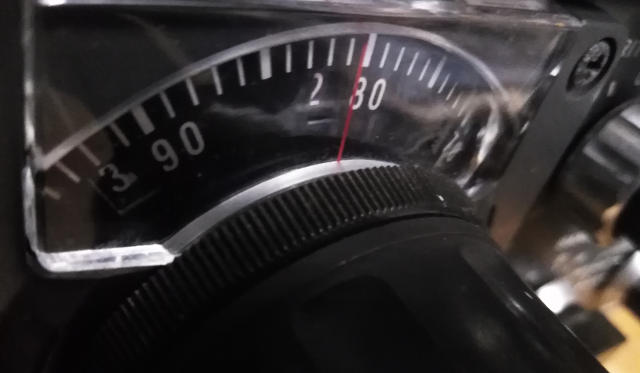

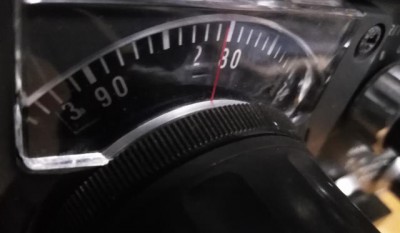

Edit: Tak jsem doladil VFO podle instrukcí v papírové servisní dokumentaci, t.j. že na začátku stupnice má mít VFO rovných 5,5 Mhz, ale s obtížemi, protože kond. trimr v útrobách krytu VFO je zalit kalužinou barvy a nejde jím proto pohnout. Se šroubkem cívky pohnout šlo, ale o nějakém jemném doladění nemohlo být řeči, nakonec se mi podařilo nastavit začátek a konec stupnice s chybou asi 1 khz, přičemž vprostřed stupnice chyba dělá 3 khz.
Řešením by bylo, jak jsem kdesi zahlédl, připojením čítače do zadního konektoru. Nepoznamenal jsem si kde jsem to viděl, k příslušenství čítač bylo možno dokoupit a vzadu připojit.

[jade]

Tak se dívám, že se dělaly dvě verze TS 520. Já mám tu verzi s DC-DC měničem, která nemá vzadu výstup VFO.

[microlan]

To VeFO běžně ujíždí o 300 Hz jen vlivem teploty. Mechanickou stupnici nenaladíš nikdy přesně. Na to je tam kalibrátor a měla by tam být nějaká možnost provozního docejchování stupnice. Mám 820ku s digitální stupnicí a to rýhované kolečko na ladicím knoflíku slouží k nastavení přesné hodnoty na mechanické stupnici.

//520ka se bude justovat určitě tou 100kovou stupnicí na ladicím knoflíku, určitě tam není napevno.

[jade]

U TS-520 jsem podobnou možnost mechanické kalibrace nenašel, manuál radí kalibraci kondenzátorovým trimrem ve VFO, kterým, díky mocnému zalití barvou, nepohnu.
Rozebrat VFO znamená rozebrat celý TRX, do toho asi nepůjdu.
Zatím ladím na přesno pomocí generátoru funkcí, je to, pravda, trochu zdlouhavější...
