Creative ZEN X-Fi2 - vymena LCD

[rnbw]

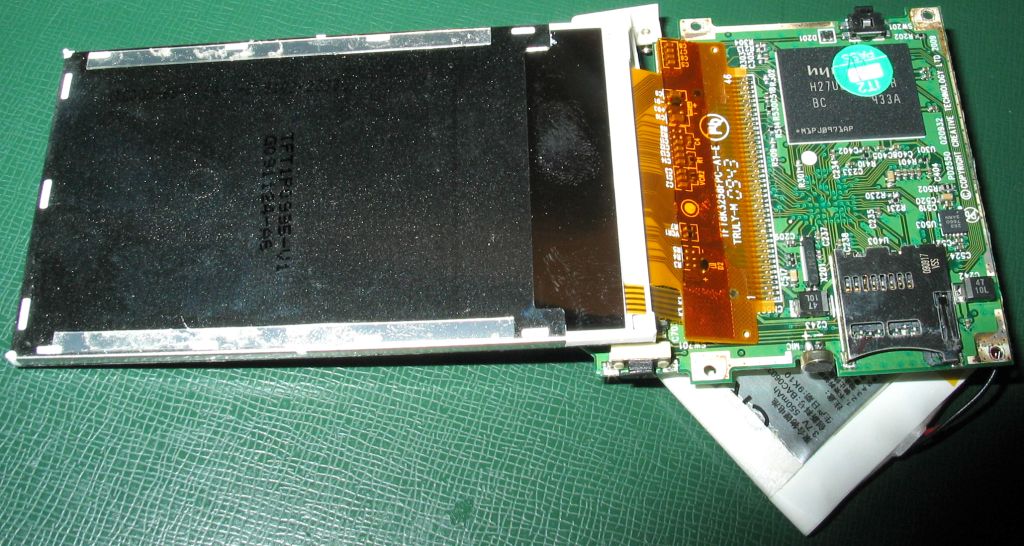

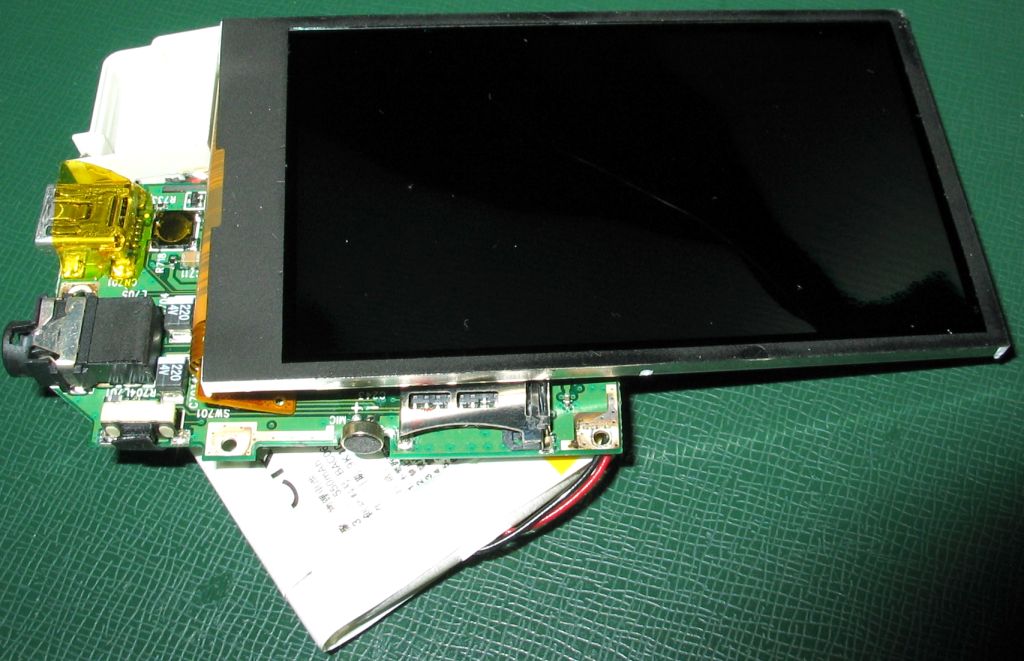

Pokusam sa najst nahradu za rozbity LCD v Creative ZEN X-Fi2.

LCD ma uhlopriecku 3", rozlisenie 400x240, LED podsvietenie, rozmery 7,7x4,4x2mm, 46-pinovy flex.

Oznacenie na flexe:
TFT8K3258FPC-A1-E (zjavne typ)
TRULY-M (zjavne vyrobca)

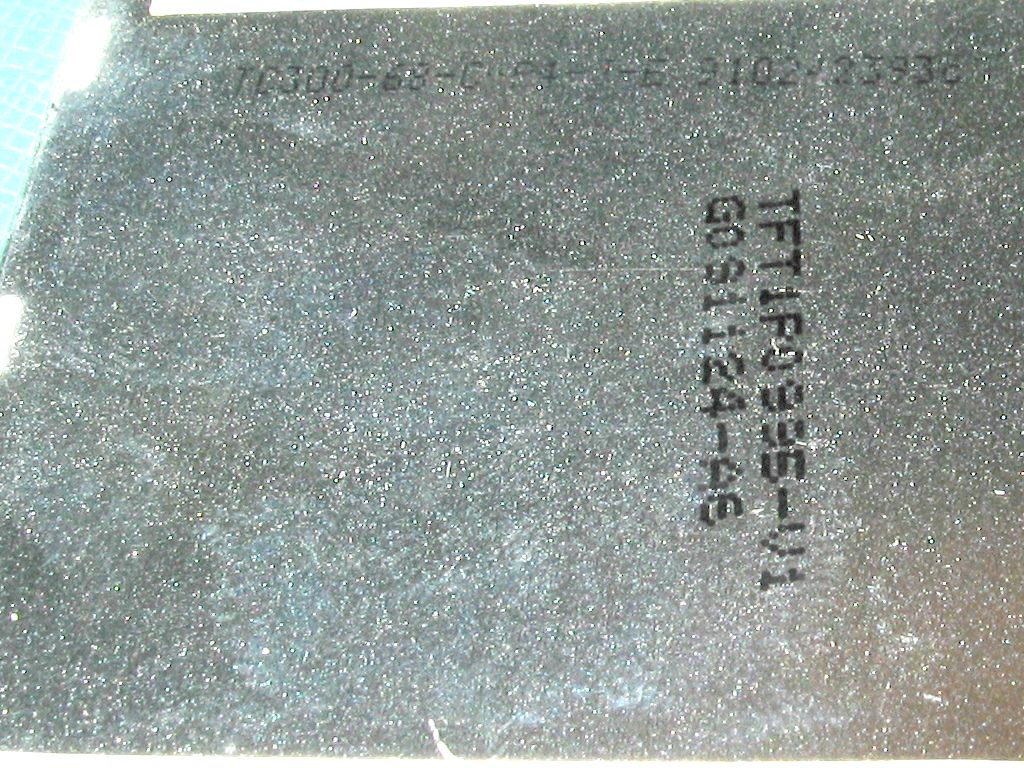

Oznacenie vzadu:
TFT1P0995-V1
G091124-A6

TC300-68-C-P4-J-E
910242393c

Nasiel som podla rozlisenia, ze taketo displeje sa vyrabaju s radicom R61509. Podla https://www.rockbox.org/wiki/CreativeZENXFi2 tam skutocne je.

Taketo displeje sa daju najst, maju vsak len 37 pinov:
https://www.ebay.com/itm/3-0-inch-16-9- ... 1096567779
alebo 39 pinov:
https://www.aliexpress.com/item/4000004988284.html

Nemate skusenosti s nahradou takychto displejov?

[Michal22]

Silně mi to připomíná LCD z telefonů Swisstone SC550 nebo SC560.
Už ale bohužel nemám možnost to ověřit.

[rnbw]

Zatial sa mi podarilo identifikovat piny 1-5 (podsvietenie), 43-46 (nezapojene), 6, 8, 9, 10, 12-15, 40, 42 (GND). Ostava 28 pinov. Tam musi byt napajanie, asi 16 datovych signalov a nejake riadiace. Na procesor sa to neda prepipat, pretoze je v BGA

[rnbw]

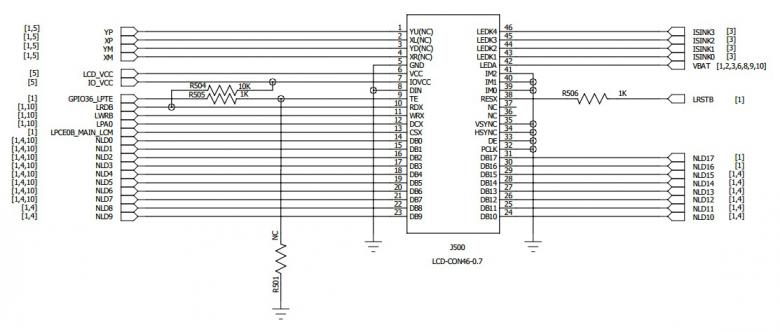

Nasiel som na ruskom webe zapojenie podobneho displeja TFT8K6653FPC-A1-E z nejakeho cinskeho mobilu Fly E185:
http://arduino.ru/forum/apparatnye-vopr ... ment-96291

Je tam sice uvedeny radic HX8352B, ale ten nema signaly IM[0:2]. Sedi to na R61509 (alebo ILI9327, co je asi jeho kopia). Zapojenie pinov nie je rovnake, ale aspon ciastocne sa podoba (ked sa piny cisluju z opacneho konca.
Zatial som identifikoval toto:

Kód: Vybrat vše

 1   LED K4   1.02V
 2   LED K3   1.02V
 3   LED K2   1.02V
 4   LED K1   1.02V
 5   LED A   4.02V
 6   GND
 7   VCC   3.06V   106mV
 8   IM2 ???   GND
 9   IM1 ???   GND      (0 0 0 = 18-bit interface)
10   IM0 ??? GND
11      3.06V      550mV   pull-down 100K
12   GND
13   GND
14   GND
15   GND
16   DB17 ??   0V      543mV
17   DB16 ??   0V      543mV
18   DB15 ??   0V      543mV
19   DB14 ??   0V      543mV
20   DB13 ??   0V      543mV
21   DB12 ??   0V      543mV
22   DB11 ??   0V      543mV
23   DB10 ??   0V      543mV
24   DB9 ??   0V      543mV
25   VCC         107mV
26   DB8 ??   0V      543mV
27   DB7 ??   0V      543mV
28   DB6 ??   0V      543mV
29   DB5 ??   0V      543mV
30   DB4 ??   0V      543mV
31   DB3 ??   0V      543mV
32   DB2 ??   0V      543mV
33   DB1 ??   0V      543mV
34   DB0 ??   0V      543mV
35      3.06V      543mV
36      3.06V      543mV   pull-up 47K
37      3.05V      543mV
38      3.04V      703mV   pull-up 100K
39      0V      700mV
40   GND
41   VCC   3.06V      107mV
42   GND
43   N/C
44   N/C
45   N/C
46   N/C

Podla zdrojakov Rockboxu to skutocne pouziva 18-bitovy mod.

[rnbw]

Trochu som studoval to ruske forum (teda len obrazky a pinouty) a dospel som k zaveru, ze snad neexistuju dva displeje s rovnakym pinoutom Mnohe navyse nepodporuju 18-bitovy mod (nemaju piny DB16 a DB17) ci dokonca podporuju len 8-bitovy mod.

Predajcovia vacsinou vobec netusia, co predavaju - pinout neznamy, inde zase v komentaroch ludia pisu, ze dostali uplne iny displej ako na fotke.

[rnbw]

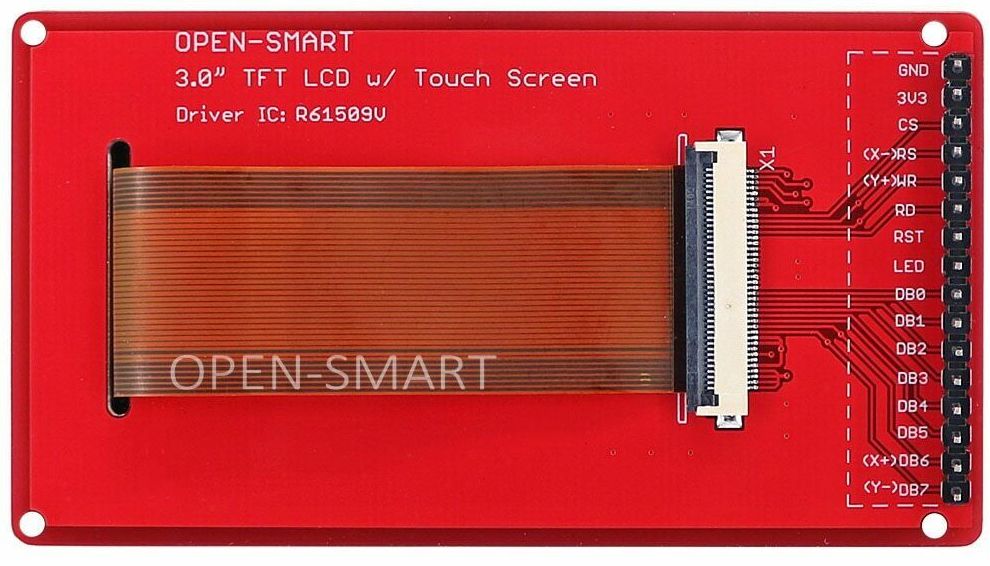

Nemali ste niekto v rukach OPEN-SMART 3.0"? Neviem zistit, aky je tam LCD panel. Zapojeny je 8-bitovo pre Arduino, ale vidim tam dost volnych pinov, takze by teoreticky mohol zvladnut aj 18-bitov.
https://www.aliexpress.com/item/32897619282.html

[rnbw]

Mam ten displej uz na stole. Bol nalepeny na cervenej doske obojstrannou paskou, pomocou izopropanolu sa ho podarilo odlepit bez poskodenia. Rozmery sedia, rezistivnu dotykovu vrstvu nepotrebujem (v prehravaci je dalsia), ale radsej som ju este neodstranoval.

Displej ma oznacenie FPC-BL30060V0. Tych 10 nepouzitych (na doske uzemnenych) pinov skutocne vedie do displeja (aj podla diodoveho testu), takze 18-bitovy mod by mohol byt realny. Uz len zistit, ktore piny su IM[0:2] a ake je zapojenie povodneho displeja...
