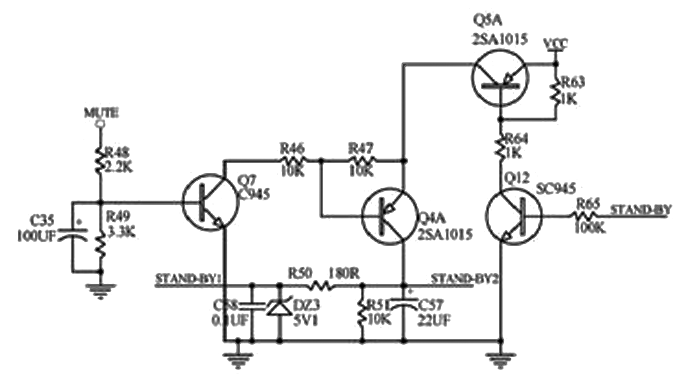

V přiloženém schématu je obvod z 5.1 reprosoustavy z tohohle tématu. Zesilovač subwooferu shořel, zesilovače předních, zadních repro a centru jsou OK. Na desce od zesilovače subwooferu je i jeho obvod napájení a část obvodu pro zapínání repro (schéma na obrázku) - stand-by 1 (Pro TDA předních, zadních a centru) a stand-by 2 (pro subwoofer). Schéma celé soustavy je případně tady.
Přiložené schéma zatím chápu tak, že po zapnutí repro, tlačítkem vepředu, se přivede 5V na STAND-BY přívod. To způsobí otevření tranzistoru Q12. Tím je Q5A báze spojena se zemí a Q5A se otevře. Na MUTE je, pokud není zapnuto, neustále 5V, takže Q7 je od začátku otevřen, tím umožní průchod proudu E-B Q4A a jeho otevření a tím pádem se na kolektoru Q4A objeví napětí Vcc - které je přímo od zdroje 16V (mínus úbytky C-E na Q5A a Q4A). Tím že je tam zenerka je na ST-BY1 5V a na ST-BY2 cca 15V... tím je úbytek na R50 10V, což při hodnotě 180Ω je 57mA a ztrátový výkon 584mW... Je analýza správná? Uvedené hodnoty jsou naměřené.
Téměř 600mW je docela dost i na 1W rezistor, který dost hřeje (32°C po pár minutách). Původní rezistor co tam byl shořel úplně... Jak ale obvod ovlivní změna rezistoru?? Na levo bude vždy 5V kvůli zenerce a napravo bude vždy 15V, takže při změně rezistoru se změní jen proud protékající rezistorem ne? Takže pokud bych použil 1k, ztrátový výkon by se měl zmenšit na 100mW a proud na 10mA. Je tak, nebo se obvod zachová jinak? Nemám žádné zkušenosti s analýzou analogových obvodů...
Další otázka je, zda těch 15V je pro ST-BY2 v pořádku? Vypadá to že obvod je na to navržený, ale nerozumím podle datasheetu úplně stand-by threshold hodnotě toho TDA7294 a nerad bych aby se nový opět odpálil.
Analýza obvodu - vysoká teplota rezistoru
Moderátor: Moderátoři
Zřejmě je to tak navržené, rezistor se hřát bude. Ze zenerkou stabilizovaných 5V jsou napájené další části, takže odpor nezvětšuj, mohlo by padnout napětí a něco by mohlo začít nefungovat. Jestli je tam místo, tak dej místo jednoho rezistoru klidně víc kusů s vyšším odporem paralelně, aby byl výsledný odpor zase těch 180Ω. Tepelný výkon se rozloží na větší plochu a teplota rezistorů bude nižší. Třeba 3 x 560Ω už bude jen cca 180mW na každém kusu.
Krátce před tím, než se to rozbilo, tak to ještě fungovalo...
Ale blbosť. Napája to bázy dvoch ranzistorov, takže dokopy nič. A keď si pozrieš dadašit k TDA7269, tak tam máš tu zenerku aj s predradeným odporom 10k. Spoločne pre dva obvody nech by bolo 4k7. Ale toto vyzerá len, že čínsky "inžinier" potrebuje silnejšie okuliare, alebo vymeniť, lebo nezvláda ťahať denne tri smeny.
Nenapájí to nic jiného... ST-BY1 je pro 3xTDA7269 a to přes tranzistory, jak napsal samec a pak ST-BY2 je pro TDA7294 pro MUTE a STAND-BY a to přes 10k rezistory napojené přímo na piny
Já jen nerozumím jak funguje ta zenerka přesně, takže nevím jak výměna rezistoru obvod ovlivní. Předpokládám, že dioda potřebuje minimální závěrný proud aby byla "otevřená", takže příliš vysoká hodnota rezistoru způsobí, že by tam těch 5V pak nebylo...?
