Lods · #1 Příspěvek od **Lods** » 19 čer 2021, 20:49

Když jsem se pokusil vytvořit vodivou cestu spojováním pájecích bodů, tak se mi to nedařilo. Cín se hromadil na pájecích bodech, ale spojení nastalo až při velkém množství cínu, kdy se to slilo (někdy i tam, kam jsem nechtěl). Tak jsem to řešil pomocí kousků vodičů. Je na to nějaký trik?

bdn · #2 Příspěvek od **bdn** » 19 čer 2021, 21:55

Tyhlety univerzální děrované/vrtané desky jsou docela dobré na rychlé stavění prototypů.
Dobré je si předem připravit propojovací měděný pocínovaný drát. Z toho pak "routovat" spoje a propojky. Používám kleště, štípačky, pinzetu,... Např. ze starého UTP kabelu zle vyloupat Cu drátky a pocínovat. Nebo Cu drátky lze získat oloupáním silnějšího Cu kabelu a zase pocínovat. Dělat propoje jen "hromádkami" cínu je podle mě plývání.
Vyplatí se DPS prohédnout pod lupou, zda nejsou mezi Cu ploškami nechtěné zkraty.
Samozřejmě platí obecná pravidla pro pájení. Páječka, hrot, pájecí drát, čistota, vrstva proti oxidaci, tavidlo, atd...

bum · #3 Příspěvek od **bum** » 19 čer 2021, 22:05

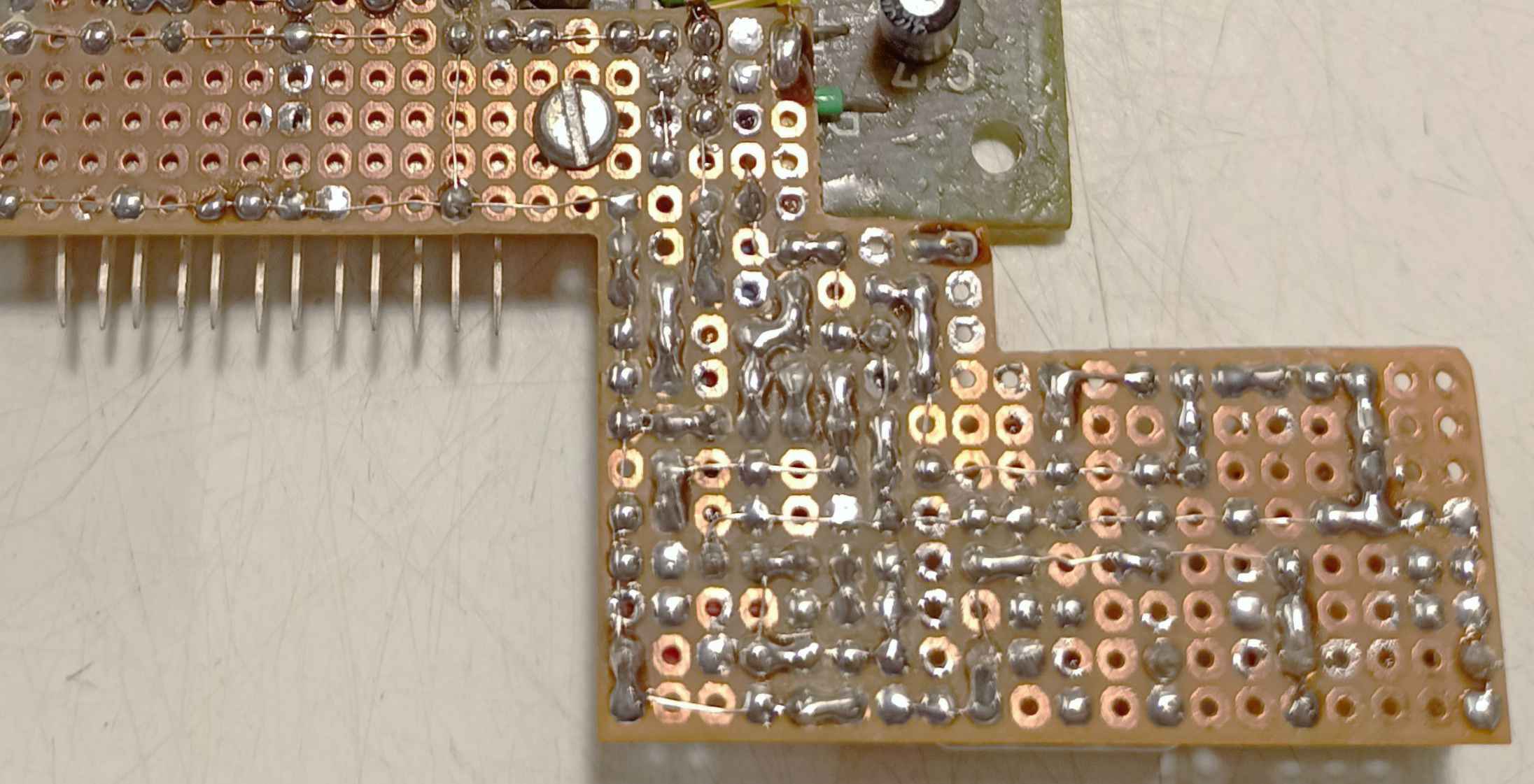

Používám tento typ DPS již několik let při výrobě všech přípravků co mám na webu jako první vždy měď na DPS očistim od mastnoty (omyji lihem) a pak plošky které chci propojit propojim drátkem a zaletuji. Na propojení plošek používám drátek ze stínění z UTP kabelu, na pájení používám obyčejnou trafopájku a slabší trubičkový cín. V některých článcích s PICAXE mám i fotografie takto proletovaných plošek DPS.

makak · #4 Příspěvek od **makak** » 19 čer 2021, 23:44

Ta deska je poměrně zprasená, otvory jsou vrtané mimo střed plošek.
Tady je velký výběr desek včetně oboustranných s prokovy.
A je to za koruny u stanice metra nebo v e-shopu.
http://www.hezkyden.cz/soucastky/dilna/bastldesky/
Obrázek

Kdo má nervy objednávat v Číně, může ještě ušetřit.

A na řadu věcí je lepší tohle:
http://www.hezkyden.cz/soucastky/dilna/ ... ktni-pole/
Obrázek

#5 Příspěvek od **EKKAR** » 20 čer 2021, 00:02

Ty "zapichovací bastldesky" jsou ale jen opravdu na nějakou zkoušku, mnohdy na nich ani některý zapojení kvůli naprosto nedefinovatelným přechodovým odporům nechodí nebo chodí jen někdy, s některýma součástkama a v nejhorším případě třeba jen v některý části toho nepájivýho pole - na vině jsou samozřejmě nepružící kontakty ... Nový jsou samozřejmě nejlepší, ale zase trpí na otřepy na hranách těch pérek, takže do nich často některý součástky ani nejdou zastrčit - typicky Tesla trandy KC14x v bakelitový kostičce s placatýma vývodama nebo jejich obdoba BC107 a podobně v bakelitovým futrálku, nebo starší ruský plastový KT312/315/361 ...

kulikus · #6 Příspěvek od **kulikus** » 20 čer 2021, 00:06

bdn píše:Vyplatí se DPS prohédnout pod lupou, zda nejsou mezi Cu ploškami nechtěné zkraty.

POZOR! Nitkové zkraty mezi ploškami univerzálu potrápily a prodloužily vývoj v jednom konkrétním projektu. Nakonec to vývojář přejel kotoučem-ocelákem aby ty nitky odstranil.

samec · #7 Příspěvek od **samec** » 20 čer 2021, 01:06

napríklad
http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=87975

rudolf02 · #8 Příspěvek od **rudolf02** » 20 čer 2021, 19:28

No, já nevím, ale mám dobrou zkušenost s isoletem, třeba
http://www.alchladice.cz/pajitelne-vodice.html

lubos1961 · #9 Příspěvek od **lubos1961** » 20 čer 2021, 19:59

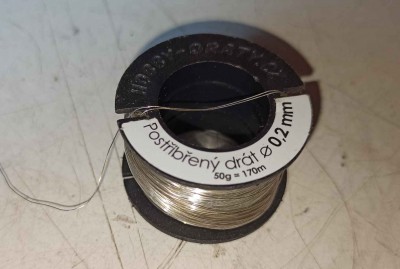

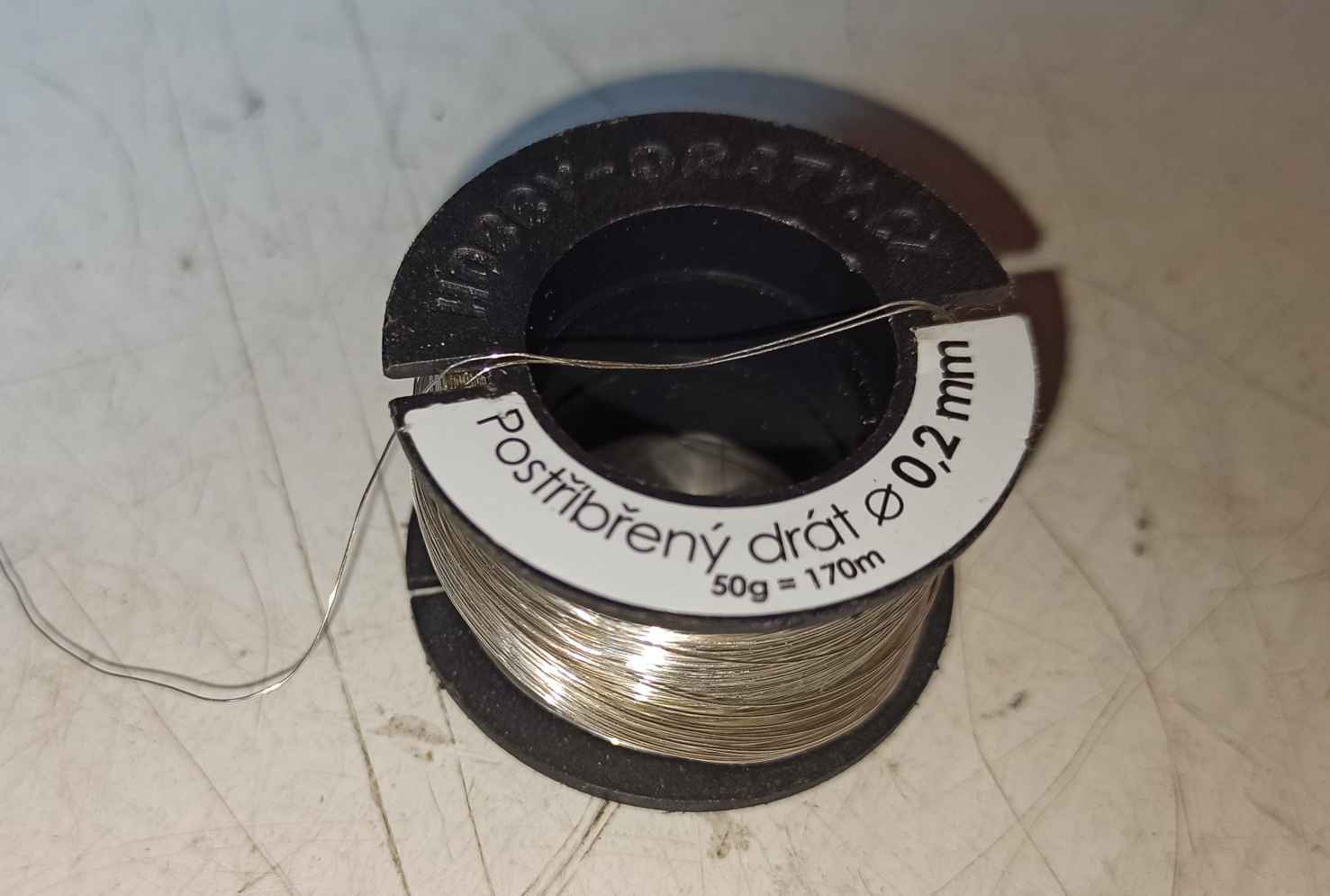

Mě se to dobře propojuje s tímto postříbřeným drátem.

#10 Příspěvek od **Michal22** » 20 čer 2021, 23:46

Na propojování větších mezer mezi pady funguje jednoduchá věc - snížení teploty hrotu. Potom se cín tolik nerozlívá a dá se tam udělat klema.

kbulda · #11 Příspěvek od **kbulda** » 21 čer 2021, 21:05

Kolega v práci říkal místo výrazu klema Gottwald

Lods · #12 Příspěvek od **Lods** » 08 črc 2021, 19:15

Máte někdo zkušenosti s propojováním pájecích plošek elektrovodivým lepidlem? Podle reklamy se tím dají nakreslit celé plošné spoje (nízkonapěťové).
