Jak posílit výstup na obvodu RCWL-0516

Zpráva

legal · #1 Příspěvek od **legal** » 22 srp 2021, 19:40

Zdravím Vás bastlíři. Řeším teď problém a nevím si rady jak posílit výstup z obvodu RCWL 0516. Když tam dám piezo element abych to mohl použít jako alarm tak na výstupu obvodu naměřím pouze 1, 6volt.Potřeboval bych poradit jak piezo zapojit abych mohl využít jeho napětí 3v na které je piezo stavěné .. Napájecí napětí mám 2 lithium-iontové baterie takže napětí mám skoro 8 volt momentálně..Problém je že piezo není moc hlasité 🤔🤔 při takto nízkém napětí..

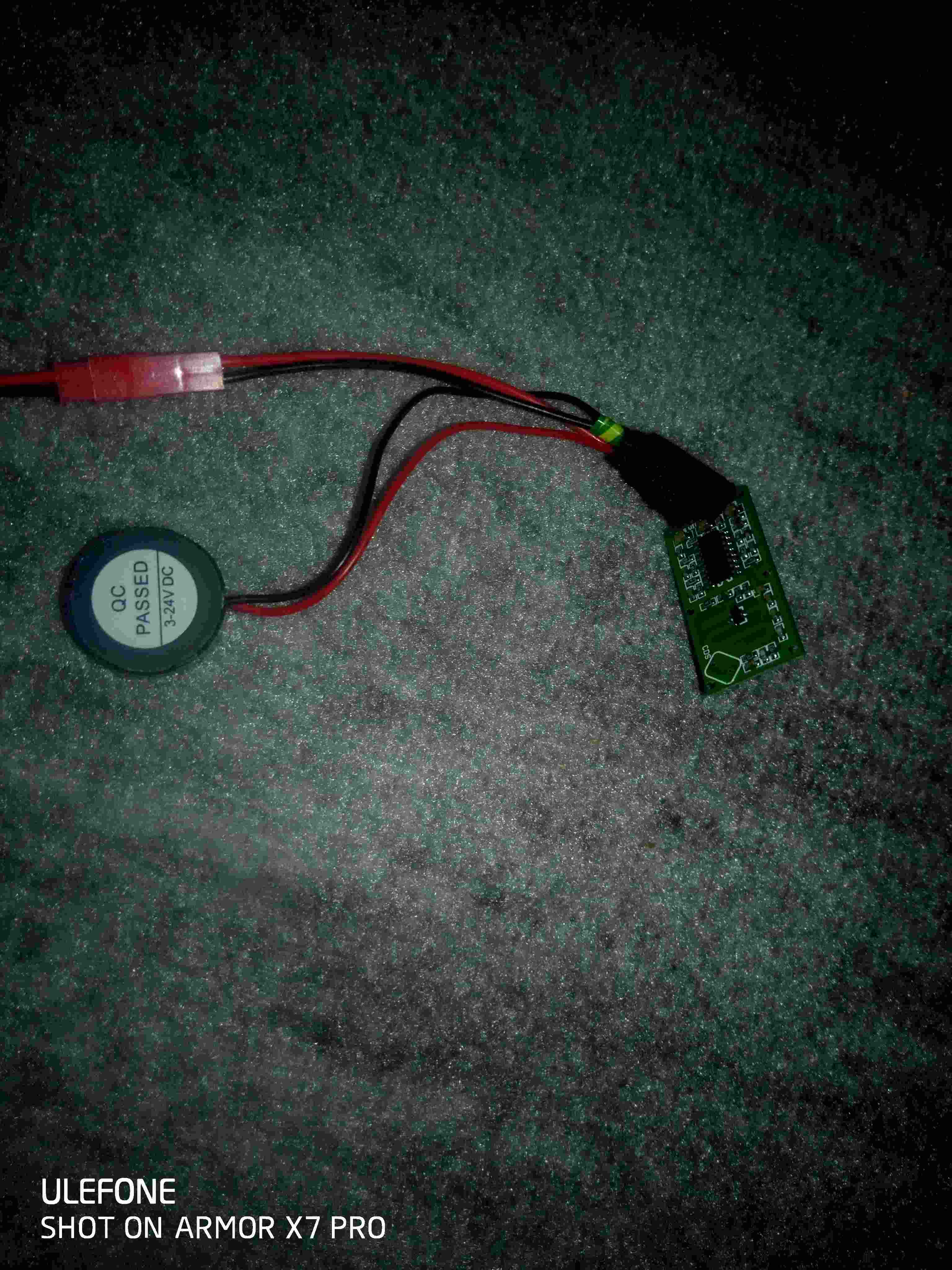

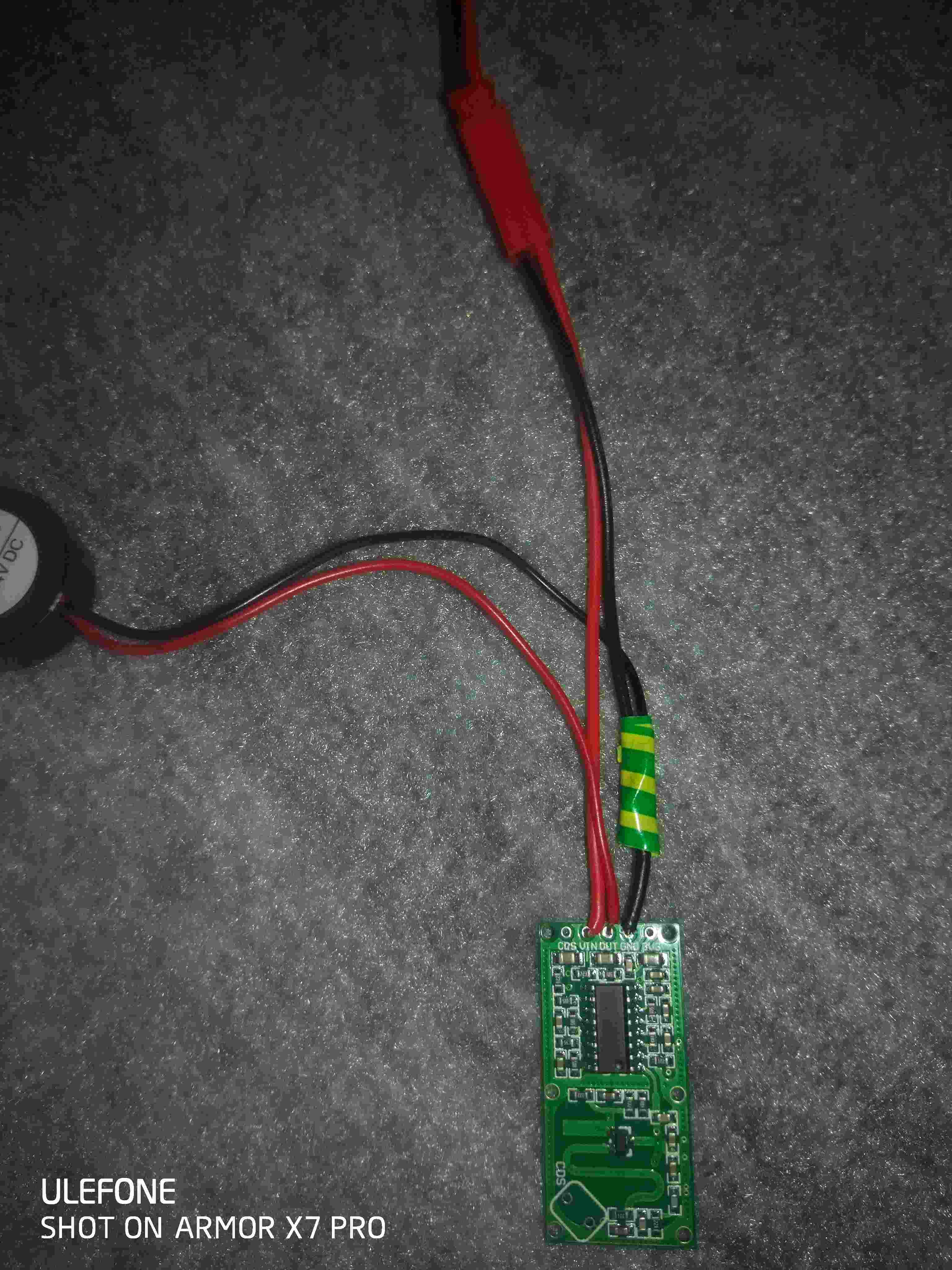

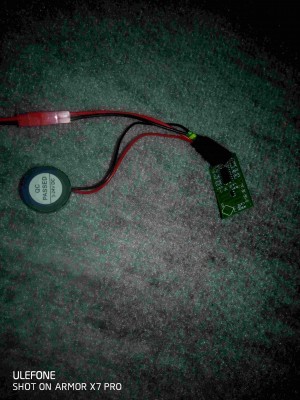

PORADÍTE PROSÍM NĚKDO JAK SI TŘEBA POMOCI TRANZISTORU POMOCI.? Zkoušel jsem posílit to tranzistorem npn podle zapojení z internetu, ale nefungovalo to 😔. Přidávám foto obvodu.

legal · #2 Příspěvek od **legal** » 22 srp 2021, 19:59

Posílám soubor.Je to datasheet obvodu.

termit256 · #3 Příspěvek od **termit256** » 22 srp 2021, 20:20

https://readyeeeprojects.wordpress.com/ ... ontroller/

#4 Příspěvek od **EKKAR** » 22 srp 2021, 20:26

Problém je v tom, že ten výstup je označenej jako "3V3 DC output" - to znamená, že je STEJNOSMĚRNEJ. Pokud chceš získat nějakej zvukovej signál, musíš použít samobudící piezoelement, neboli takovej, kterej se rozpíská sám pouhým připojením stejnosměrnýho napájení. Nakresli schéma, jak to vlastně máš celý zapojení, myslím že chyba bude u tebe mezi židlí a klávesnicí.

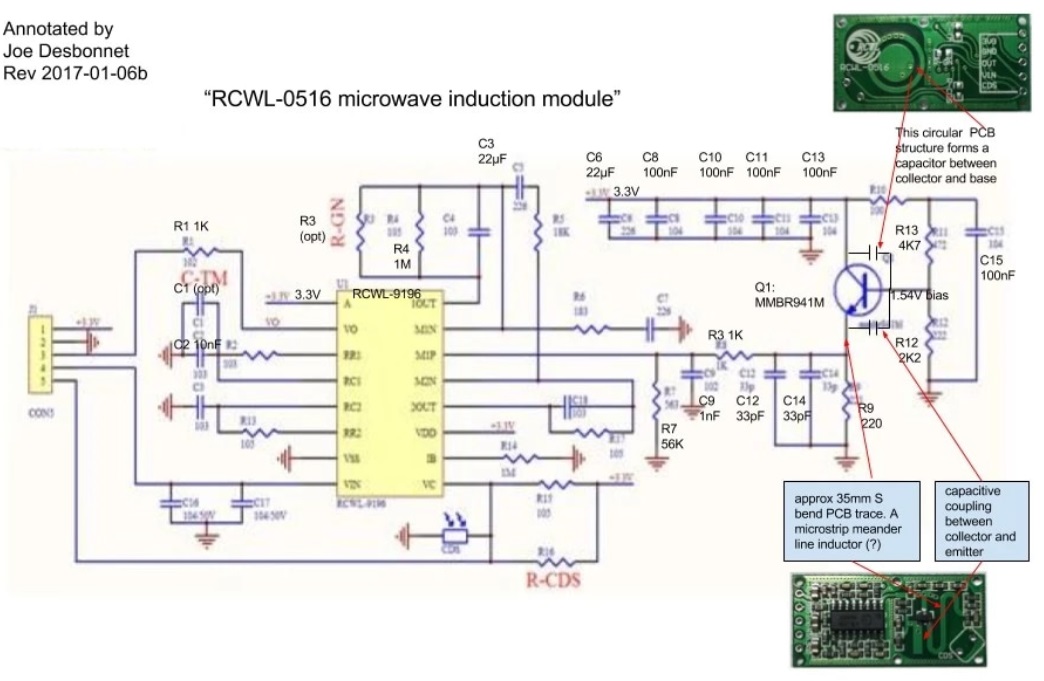

A mimochodem tady je mnohem zřetelnější obrázek, než jakej linkuješ ty z datašítu:

legal · #5 Příspěvek od **legal** » 22 srp 2021, 21:53

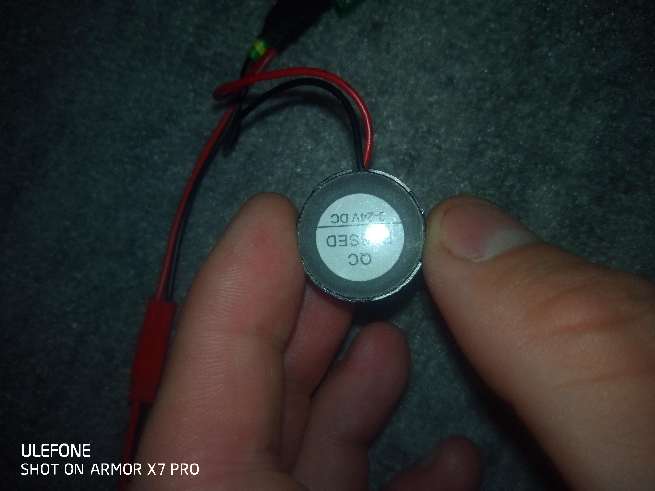

Opravdu ať měřím jak měřím tak sice mám stejnosměrné napětí ale o dost nižší než 3v3 🤔 opravdu mam napětí jak sami vidíte 1.7 což je o dost méně než potřebuji pro buzení pieza , které je samobudici. Stačí mu přiložit napětí a hned píská, ovšem Při mém napětí dosti slabě.🤔

#6 Příspěvek od **EKKAR** » 22 srp 2021, 22:05

No tak nezbejvá než vzít NPN tranzistor, PROKAZATELNĚ DOBREJ aby nevznikl další problém že budeš hledat závadu kde není, do báze mu vložíš odpor aspoň 1kΩ, emitor spojíš na tvrdo se záporným pólem napájení a mezi kolektor a kladnou větev vložíš to piezopískadlo. Doporučuju nějakej odolnější a přitom dobře zešilující trand třeba jako je BD135, kterej se z toho při těch předpokládanejch cca 7mA do báze nezblázní a přitom se slušně votevře. Mělo by to jít i s libovolným trandem z řady KC147/148/149, KC507/508/509, BC107/108/109, BC546/547/548 a podobnýma. Hlavně se nejdřív podívej do datasheetu příslušnýho trandu, kterej vývod (nožička) je kterej, ať mu necpeš buzení do emitoru, zátěž do báze a kolektor se nesnažíš mermomocí uzemnit ...

legal · #7 Příspěvek od **legal** » 22 srp 2021, 22:31

Díky Ekkare přesně takovou radu jsem potřeboval.. Hned v úterý to ubastlim , dá se takto udělat i samozřejmě se silnějším tranzistorem i noční lampička třeba ? Předpokládám že určitě ano , nebo by byl problém přes tranzistor hnát třeba 60-100 Miliamper? Ještě jednou děkuji všem co pomohli 😏..

#8 Příspěvek od **EKKAR** » 22 srp 2021, 22:41

Pokud budeš mít tý spotřebě i odpovídající napájecí zdroj, pak k tomu "napasovat" nějakej výkonnější tranzistor už není takovej problém. A na rovinu ti prozradím, že pro spínání takovejch zátěží bude lepší použít MOSFET, ten bude mít menší ztráty - ale to až budeš vědět co vlastně chceš spínat ...

Kremik · #9 Příspěvek od **Kremik** » 22 srp 2021, 23:28

EKKAR píše:... do báze mu vložíš odpor aspoň 1kΩ,... kterej se z toho při těch předpokládanejch cca 7mA do báze nezblázní...

Ono už neplatí I=U/R ?

#10 Příspěvek od **EKKAR** » 23 srp 2021, 02:43

No a kolik si asi tak myslíš, že mu zbyde pro ten odpor voltů, když z výstupu mu leze naprázdno odhadem 1,5V - a emitorovej přechod tranzistoru si vezme svůj třičtvrtěvoltík běžnýho úbytku na PN přechodu ...????? A když ještě to napětí z výstupu určitě nebude ňák extra tvrdý - a tím připojením odběru ještě klesne? Možná bude i za těch mnou předpokládanejch cca 7mA docela rád ...

termit256 · #11 Příspěvek od **termit256** » 23 srp 2021, 06:37

V navodu pisou ze to ma vystup 3,3V/100mA. Tech 1,5V tam nameril bud proto, ze to ma tim menicem pretizene, nebo ten bazmek nejak kmita. Samozrejme je taky mozne, ze uz vystup oddelal.

legal · #12 Příspěvek od **legal** » 23 srp 2021, 09:39

Termite je tam zapojen pouze ten měnič a nic jsem nezkratoval.. To ten měnič možná tedy bere více než 100 ma? Mám více kousků a třeba bílou led z odporem ,proud cca 25 Miliamper to rozsvítí bez problémů.. Tak opravdu jak píšeš, sice se mi to nechce zdát ale asi i možnost že je to přetížené musím vzít v úvahu..Jak píšu jiný kousek mi spíná led bez problémů a bílá led si nejsem jistý že by fungovala na 1.57 voltů.

Kremik · #13 Příspěvek od **Kremik** » 23 srp 2021, 14:20

EKKAR > Jaké napětí musí být na 1kΩ, aby jím teklo 7mA? Kde by se tam asi vzalo, co? :roll:

termit256 · #14 Příspěvek od **termit256** » 23 srp 2021, 20:33

legal píše:Termite je tam zapojen pouze ten měnič a nic jsem nezkratoval.. To ten měnič možná tedy bere více než 100 ma? Mám více kousků a třeba bílou led z odporem ,proud cca 25 Miliamper to rozsvítí bez problémů.. Tak opravdu jak píšeš, sice se mi to nechce zdát ale asi i možnost že je to přetížené musím vzít v úvahu..Jak píšu jiný kousek mi spíná led bez problémů a bílá led si nejsem jistý že by fungovala na 1.57 voltů.

Kolik bere ten menic bys snad mel vedet ty, ja to opravdu netusim.
