Potřebuji zjistit co je to za int. obvod v Laminovačce Sigma

Zpráva

Jurik-EB · #1 Příspěvek od **Jurik-EB** » 03 zář 2021, 20:34

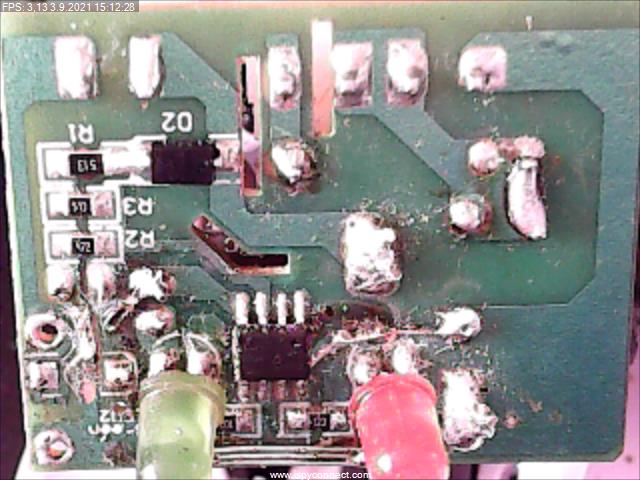

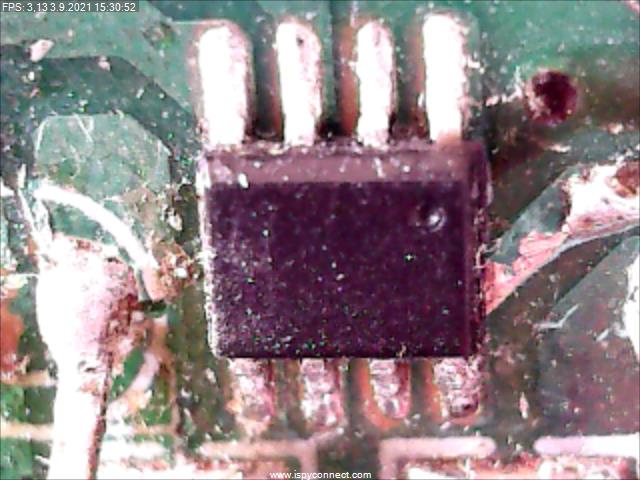

V laminovačce Sigma SL301A došlo ke spálení pojistky a poničení některých součástek (přerušená zenerka 1N4733 na 5.1V, zkratovaná dioda M7, propálené plošné spoje ve čtyřech místech) které jsem vyměnil a spoje opravil ale mám potíže s určením druhu integrovaného obvodu který na sobě nemá ani jedno písmenko, viz foto. Ví snad někdo co je to za IO?

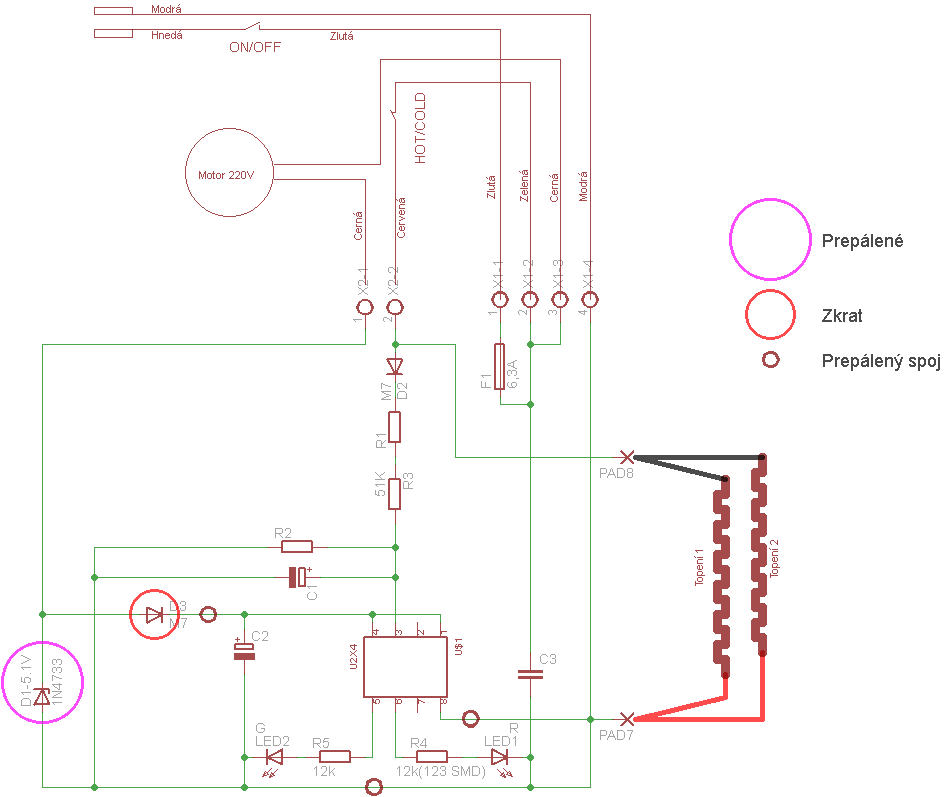

Vybastlil jsem k tomu schéma ať máte přehled o čem je řeč

#2 Příspěvek od **Michal22** » 03 zář 2021, 23:21

V tom tvém schematu něco pokulhává - ten motor na 220 V (nebo na 230?) určitě nebyl napájený přes zenerku.
I kdyby ten obvod řídil spínání motoru proti N, tak by tam (s trochou fantazie) mohlo fungovat všechno, vyjma D1.

#3 Příspěvek od **rnbw** » 04 zář 2021, 00:05

Nevidim tam ziadne spinacie prvky (okrem vypinacov).
Ako to ma fungovat? Motor ma bezat stale? A ten IO len mera teplotu (cim?) a rozsvieti LED, ked sa to dostatocne nahreje?

lopez · #4 Příspěvek od **lopez** » 04 zář 2021, 07:36

rnbw - ten IO môže merať teplotu podľa odporu vyk. telesa. stupne teplota-zvýši sa odpor...

samec · #5 Příspěvek od **samec** » 04 zář 2021, 08:38

Je to len blbý časovač, zrejme nejaký mikrokontrolér. Cez D1 a D3 to má napájanie, cez D2 si to deteguje zapnutie ohrevu. Po narátaní času potrebného na ohrev rozsvieti príslušnú LED. Motor slúži zároveň na obmedzenie prúdu pre D1. Možno zadrháva a tak dáva oveľa väčší prúd. Možno je spálený. A možno nie. Záleží, aký je to motor. Včistiť, namazať, premerať. Po odpálení zenerky šiel na istotu aj procak. Ale dá sa s tým žiť. Základnej funkcionalite to nebráni. Môžeš ho nahradiť nápisom:"Po zapnutí ohrevu, počkať trebárs dve minúty."

#6 Příspěvek od **rnbw** » 04 zář 2021, 11:25

Moze to byt aj blby casovac, v nejakej scheme som videl 555.

V nejakom navode som zase videl, ze LED READY moze zhasnut pocas laminovania - tzn. tam je meranie teploty.

Jurik-EB · #7 Příspěvek od **Jurik-EB** » 04 zář 2021, 15:31

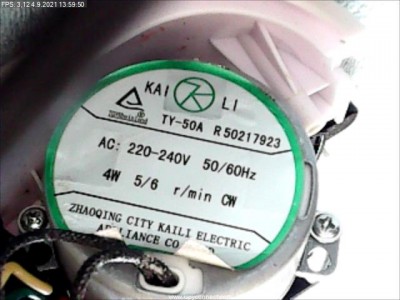

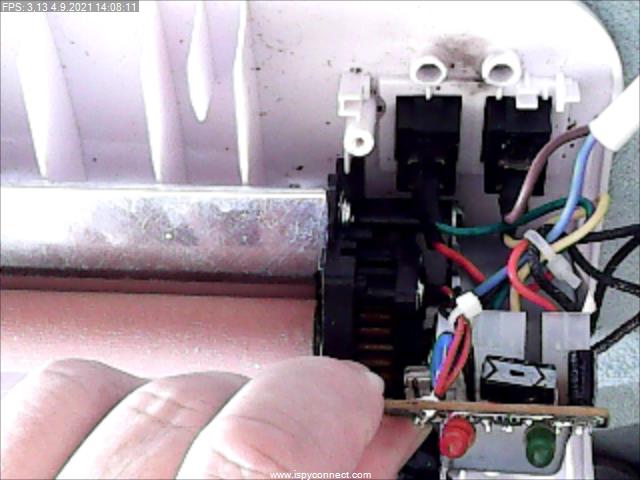

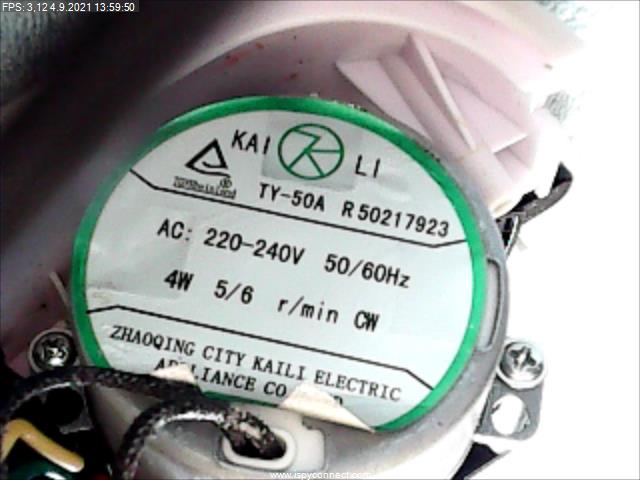

Ten tišťák je totožný s Laminátorem Peach A3 - PL745, má na sobě označení PL745. V mém přístroji nejsou žádná čidla, vše je závislé na dvou spínačích. Motor je v pořádku (točí bez námahy). Jen mi není pořád jasný co je to za integrovaný obvod. (plus na pin 1 a 4, mínus na pin 8, pi 5 a 6 živí zelenou a červenou LED). Časovač 555 to určitě není.

samec · #8 Příspěvek od **samec** » 04 zář 2021, 21:59

Jeden z pinov 1 a 4 je napajanie, druhý je pravdepodobne /reset.
