Zdravim, chcel by som vas poprosit o radu/vase napady ohladom opravy ATX zdroja Enermax PRO87+ 500W Gold (EPG500AWT).
O co ide: zdroj funguje uplne normalne v zopnutom stave (PS_ON spojene s GND), vsetky napatia su podla ocakavani, no akonahle sa pokusim zdroj vypnut rozpojenim PS_ON, namiesto vypnutia vsetkych vetiev (okrem +5VSB) sa ventilator zdroja roztoci na maximalne otacky, 12V vetva zostane pod napatim, avsak na cervenej +5V vetve sa objavi -0.5V... po opatovnom spojeni PS_ON s GND prejde ventilator opat do nizkootackoveho/regulovaneho modu a objavi sa +5V.
Zdroj takto normalne fungoval v PC uz vyse roka, akurat som ho musel vypinat hlavnym vypinacom, nakolko po vypnuti PC/prechode do sleepu sa kvoli stale pritomnym 12V zostavali vsetky ventilatory v PC a tiez na zdroji tocit. Zdroj som uz vcera vymenil za novy, no chcel by som skusit opravit aj stary a teda by ma zaujimalo, co moze sposobovat tuto poruchu - na ktory jeho komponent sa pri oprave sustredit.
Oprava ATX zdroja (po "vypnuti" zostava 12V)
Moderátor: Moderátoři
Oprava ATX zdroja (po "vypnuti" zostava 12V)
Naposledy upravil(a) dpalo dne 26 zář 2021, 00:54, celkem upraveno 3 x.
-
pocitujlasku
- Příspěvky: 2764
- Registrován: 12 pro 2005, 00:00
- Bydliště: SR, Poprad
ten ventilator neries, to je len nasledok. totiz tych 5V napaja aj regulator otacok. a ked sa ten vypne, tak ventilator ide naplno (je to taka kvazi ochrana proti prehriatiu, ak by bol zly snimac teploty).
Ventilator ma ale stale 12V, preto ide.
Skus dat foto dosky, pripadne aky riadiaci io tam je.
Ventilator ma ale stale 12V, preto ide.
Skus dat foto dosky, pripadne aky riadiaci io tam je.
No vidis, a tak si sa bal

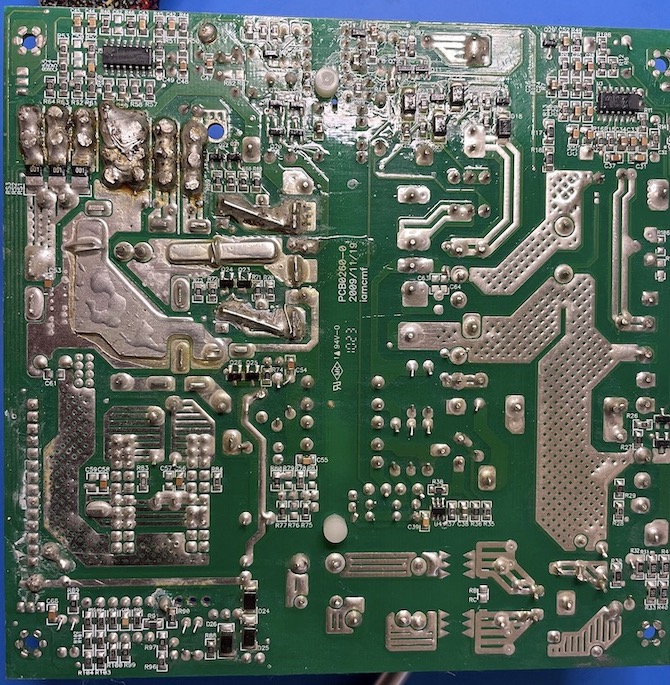

Vdaka, s tym ventilatorom to teda dava logiku. Ako riadiaci IC tam je pouzity CM6901, v podstate vnutro je totozne so zdrojom z danykovho videa https://www.youtube.com/watch?v=nhhWyg8QKiI (je to rovnaky vyrobca). Prikladam foto mojho
- Přílohy
-
-
Naposledy upravil(a) dpalo dne 25 zář 2021, 23:50, celkem upraveno 1 x.
pepik9 píše:2009/11/19 na plošňáku je datum výroby ? Gold ?
presne tak.
Inac, ospravedlnujem sa, prave som si nad to sadol a zistil som, ze v povodnom prispevku som mal nespravne uvedene, ze na +5V sa po vypnuti objavi -5V, no ono to v skutocnosti je -0.5V... upravil som aj povodny prispevok.
Doplnim este, ze PS_ON signal vedie priamo do IC PS231S, ktory monitoruje vystupne napatia a prudy, poskytuje signal PWR_OK a zrejme nejakym sposobom zopina hlavny okruh

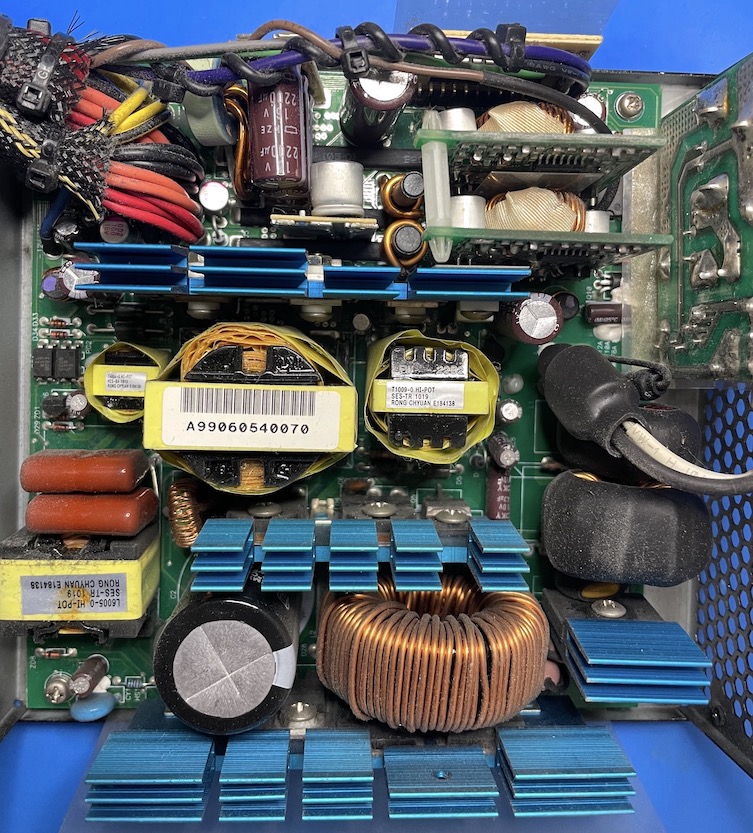

lesana87 píše:Jestli vidím dobře z těch fotek, tak hlavní zdroj vyrábí přímo jen +12V. Z něj se pak dvojicí step-down měničů na těch svislých destičkách s toroidy vyrábí +5V a +3V3. Takže pokud při vypnutí +5V a +3V3 zmizí a +12V zůstane, tak se vypnuly ty dva step-down měniče a hlavní zdroj běží dál.
Ano, je to tak - com so to prechadzal, PWR_OK signal z PS231S je okrem ineho vedeny aj na enable pre tie step-down menice, pricom pri vypnutom zdroji PWR_OK chyba, preto sa nenastartuju... len mi nie je jasne, co zopne hlavny okruh, nakolko PS_ON je napojene iba do PS231S a z PS231S podla datasheetu ide iba PWR_OK, no kym nie su napatia na vystupoch spravne, tak by PWR_OK nemal byt pritomny, takze je to taky zacarovany kruh na prvy pohlad - nejako sa predsa na zaciatku musi zopnut hlavny okruh + oba step-downy aj bez PWR_OK, aby nasledne PS231S vyhodnotil napatie a zopol PWR_OK...
Zisla by sa schema, nakolko sa to dost blbo meria - cela zadna strana plosaku je natreta akymsi izolacnym lakom, ktory musim pri merani oskrabkat, pripadne prepichnut ostrym hrotom sondy. No podla symptomov predpokladam, ze bude prerazeny nejaky mosfet zopinajuci napajanie CM6901 a teda CM6901 stale bezi a budi halvny okruh.
