P: Analog Devices AD812 + KC812 SMD

[sinclair]

Nabízím originální dual-NPN tranzistory, vyrobené firmou AD, typ AD812. Je to předobraz našich KC812, ale s mnohem menším šumem a přesnější.
Tesla u KC809-KC812 šumové číslo vůbec neudávala.
Pouzdro originálů je menší, než TO-5 u KC812, AD812 jsou v mírně zkráceném TO-18, šest zlacených vývodů 0,4mm, pořadí vývodů stejné jako u KC812. Nic lepšího pro diferenční zesilovače neznám.

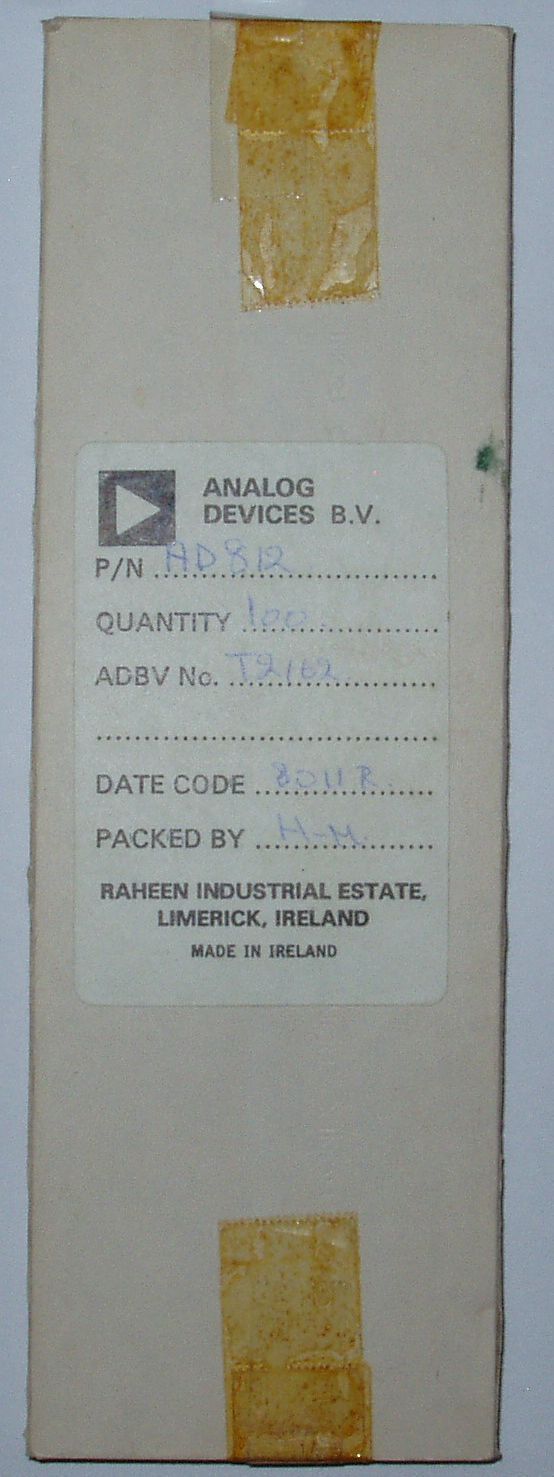

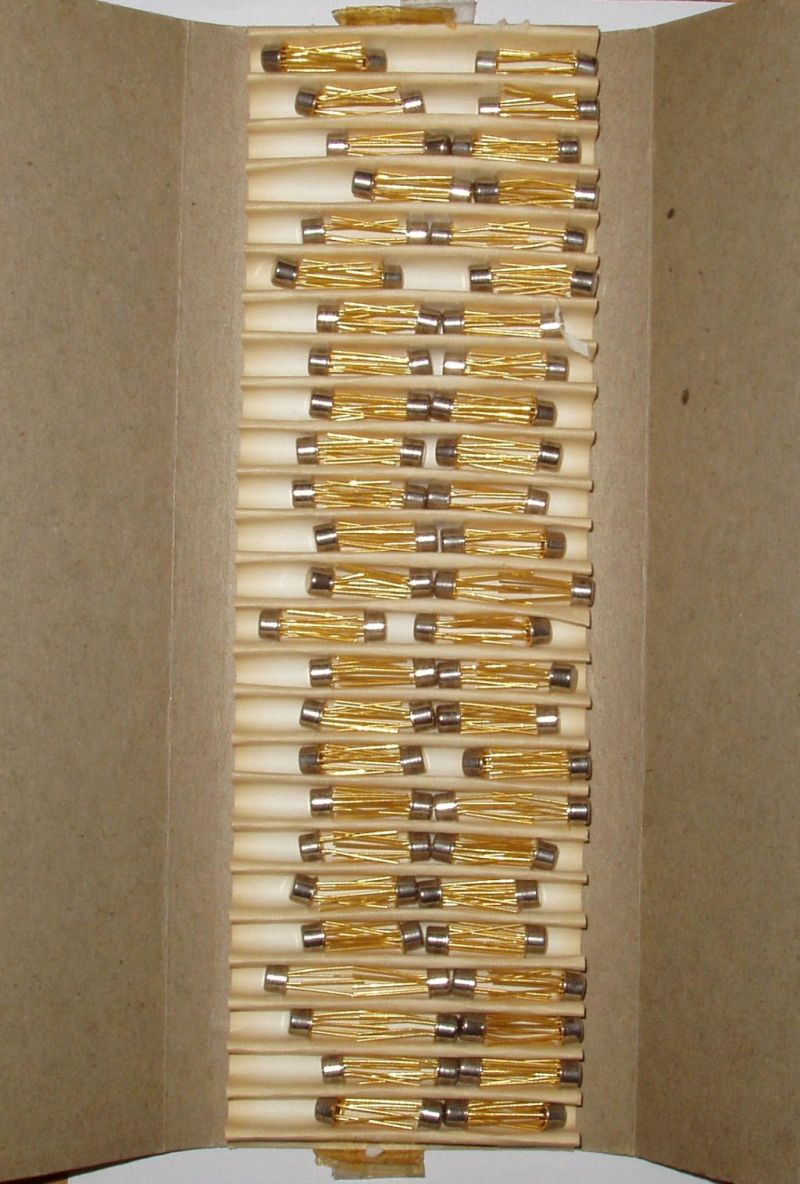

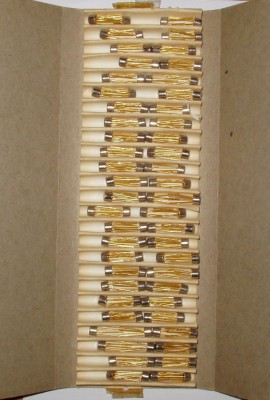

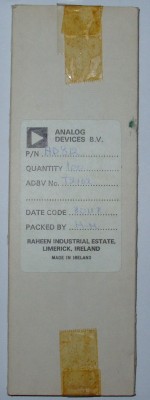

Je to originální balení z Analog Devices, rozlepeno jen pro kontrolu a měření několika kusů, že jsou jeden jako druhý.
Cena 20,-Kč/ks, celé balení 100ks za 1.800,-Kč, minimální objednávka je alespoň 5ks s ohledem na cenu poštovného. K dispozici jsou 3 balení.
Komunikace přes SZ.

EDIT:

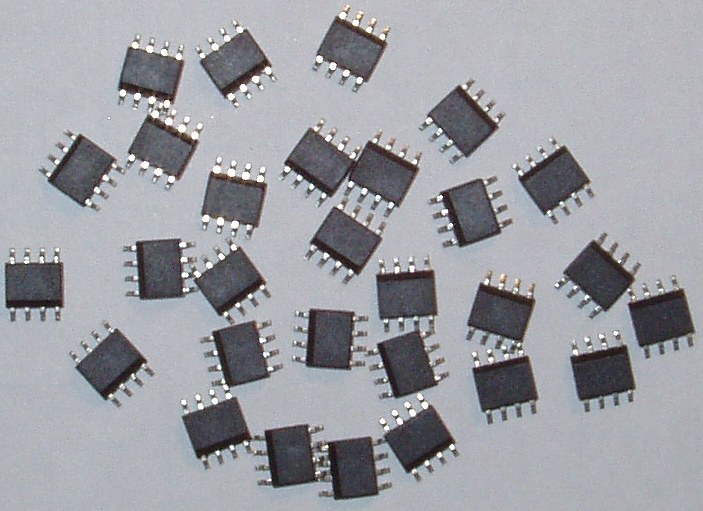

Kromě AD812 nabízím i KC812 v smd provedení - z ověřovací výroby Tesla Piešťany. Odzkoušené, přesné, Δ β1/β2=1,01 až 1,05.
Cena 15,-Kč/ks, při odběru 100ks a více cena 13,-Kč/ks. K dispozici 132ks.

[Lojza1]

Modrý katalog Tesla č. 2 z roku 1987 zná KC809, KC810 a KC811 a uvádí u nich i šumové číslo F 0,4 dB (nejspíš jako typickou hodnotu). V katalogu výše je k AD81x uvedeno F 1.0 dB max. při trochu jiných podmínkách. Celkově jsou si dvojtranzistory označené stejným číslem v parametrech papírově blízké nebo jsou shodné. Ke KC812 takto podrobné údaje neznám, ale asi to bude také odpovídající AD812. Mám tu kromě mnoha novějších KC81x i nějaký kus z dřívější série a je vedle těch novějších jiný a horší, přestože jistě odpovídá katalogu. Zřejmě byl zájem pracovat na zdokonalování těchto součástek. Je zajímavé, že Analog Devices to označení později použil pro úplně jiné součástky, pro operační zesilovače. Takže dávnou výrobu nejen opustil, ale snad i zapomněl.
Nemohu se vyjádřit k porovnání reálných součástek, ale Teslu používám a nezatracoval bych ji.
Mimochodem, má to provedení KC812 v SMD vyvedený substrát, když má 8 vývodů a na rozdíl od TO-5 by se jinak nedal opatřit přidaným vývodem? Vůči kolektorům tranzistorů se substrát chová jako dva varikapy a u TO-5 se skleněnými průchodkami dokonce i jako dvě fotodiody. U TO-5 se případné předpětí varikapů působením vnějšího světla samo vybije, ale u plastového pouzdra by to mohlo trvat o dost déle. Má to nějaký vliv na dynamické chování zkonstruovaného obvodu a třeba i na jeho stabilitu.
