identifikace smd

Zpráva

sr71 · #1 Příspěvek od **sr71** » 25 kvě 2022, 12:51

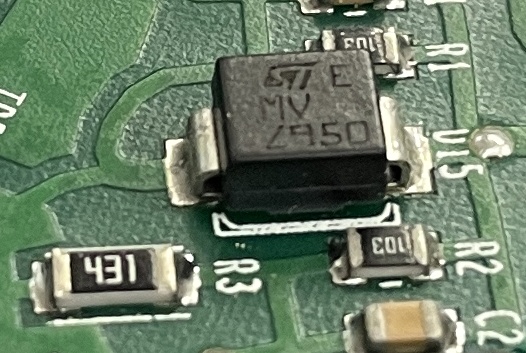

MV 2950?, diodovým testem v obou směrech "nekonečno", ohmmetrem naměřím cca 5kOhm (je to na vstupu desky zadního LED světla v autě)

#2 Příspěvek od **Zaky** » 25 kvě 2022, 13:04

Může to být transil, pak by to bylo OK, posuď to podle funkce v obvodu. Viz třeba zde: https://www.s-manuals.com/smd/mv

#3 Příspěvek od **Michal22** » 25 kvě 2022, 13:10

Podle indexu je to dioda, podle chybějícího označení katody je to bipolární transil.
Měření multimetrem to potvrdilo.

sr71 · #4 Příspěvek od **sr71** » 25 kvě 2022, 13:13

ok, díky, zapojením by to odpovídalo

patrikvarga · #5 Příspěvek od **patrikvarga** » 25 kvě 2022, 20:36

SM6T36CA

VASEK_W · #6 Příspěvek od **VASEK_W** » 25 kvě 2022, 22:13

Podle fotky se mi nezdá v označení ta dvojka, spíše bych to typoval na "Z".
Pak by to bylo označení MV Z950. Existuje něco takového?

Vašek

JirkaZ · #7 Příspěvek od **JirkaZ** » 25 kvě 2022, 23:24

Patrikvarga dal zcela jasnou a jednoznačnou odpověď (snadno a rychle ověřitelnou v DS).

Fakt nechápu, o čem se tu ještě diskutuje.
