SAMSUNG UE40MU6442U
Moderátor: Moderátoři
SAMSUNG UE40MU6442U

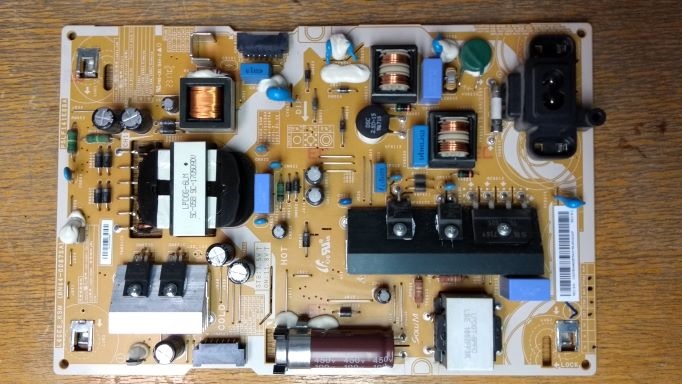

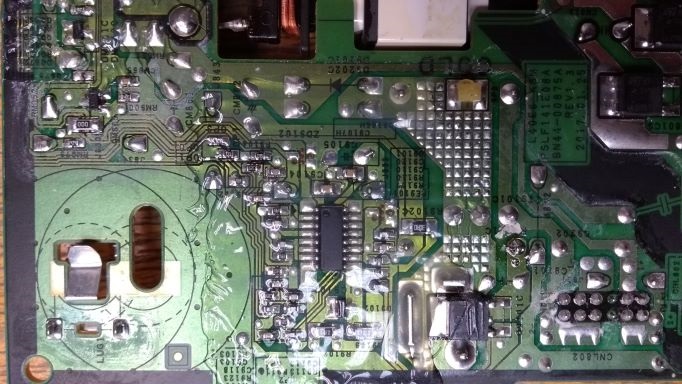

Dobrý deň. Chcem vás poprosiť o pomoc pri hľadaní schémy zapojenia napájacieho zdroja tohoto TVP (BN44-00875A) alebo aspoň datasheetu obvodu SEM4082A, ktorý je použitý ako budič LED na podsvietení. Chcel by som si upraviť prúd LED podsvietenia a nejako sa mi nedarí dohľadať informácie k uvedenej problematike (asi neviem správne vyhľadávať). Ešte doplním typ LCD panelu - CY-KK040HGNV3H. Ďakujem.
To UDS114: Veľmi si vážim ochotu pomôcť pri riešení tohto môjho problému, čo v dnešnej dobe už nie je celkom bežné. Som rád, že existuje toto fórum, kde sú ľudia, ktorí sú ešte stále ochotný nezištne pomôcť s riešením problémov. Samozrejme, že to nie je tajné a len čo sa dostanem k realizácii úpravy, tak nafotím a podelím sa s výsledkami.
Hodnota odporu ktorý má THT rezistor osadený medzi tlmivkou a chladičom tranzistora určuje prúd sýtenia tejto tlmivky, ktorá slúži ako zvyšovač napätia pre napájanie LED pásu (alebo viacerých LED pásov, pevne dúfam že zapojených do serie a nie paralelne).
Tlmivka je pripojená jednou stranou k + vetve napájacieho zdroja a druhou stranou na Drain N-FET tranzistora na chladiči.
Source tranzistora na chladiči je pripojený cez spomenutý rezistor na - zdroja.
Akonáhle IO svojim výstupom otvorí tranzistor, tak merá IO (svojim vstupom na to určeným) úbytok napätia na spomenutom rezistore a tým prúd prechádzajúci tlmivkou, D-S priechodom tranzistora a samotným rezistorom.
Ako sa tlmivka postupne sýti, tak sa prúd cez ňu postupne zvyšuje. V okamihu, keď prúd dosiahne hraničnú hodnotu (úbytok napätia na rezistore dosiahne vopred nastavenú hodnotu danú parametrami vstupu IO), tak je tranzistor uzavretý ukončením budenia na Gate tranzistora od IO.
Po uzavretí tranzistora sa napätie vytvorené na tlmivke pričíta k napätiu zdroja a toto celkové napätie napája led pás.
Takže zvýšením hodnoty odporu spomenutého rezistoru sa zníži prúd sýtenia tlmivky a teda aj výstupné napätie LED drivera pre LED pás.
Ako vypočítať hodnotu odporu tak aby sa prúd sýtenia tlmivky znížil o 25-30% snáď vieš, alebo nie?
Až nie, pohladaj staré vlákna ako sa na led driveroch počíta hodnota odporu z neznámeho napätia a neznámeho prúdu.
Niekto z čechov tu kedysi urobil na to vzorček, ale ja som ho zabudol a tak to počítam po starom, tak ako som to vtedy vymyslel...
R1=terajšia hodnota odporu
R2=upravená hodnota odporu
I1=fiktívna hodnota prúdu
I2=hodnota fiktívneho prúdu o 25% nižšia (I2=I1 * 0,75)
I1= 1 / R1
I2 = I1 * 0,75
R2= 1 / I2
Takže ak je terajšia hodnota odporu napr. 3,3 Ohm, potom:
I1= 1 / 3,3
I1= 0,3030
I2= I1 * 0,75
I2= 0,3030 * 0,75
I2= 0,2272
R2= 1 / I2
R2= 1 / 0,2272
R2= 4,4 Ohm
Takže ak použiješ 4,4R bude to prúd o 25% (štvrtinu) menší, ale keďže sa bežne predáva len 4,7R, tak to bude cca o 30% menší prúd.
Ako zistíš, či prúd cez LED klesol o 25-30% po zmene odporu?
- Pred úpravami odpoj napájací kábel MB od dosky zdroja
- Po pripojení zdroja na 230VAC sa podsvetlenie panelu rozsvieti naplno a zmeraj príkon zdroja wattmetrom (napr. ja na to mám merač spotreby z lidla do el. zásuvky).
- po úprave si teda môžeš skontrolovať o koľko klesol príkon dosky zdroja.
Tlmivka je pripojená jednou stranou k + vetve napájacieho zdroja a druhou stranou na Drain N-FET tranzistora na chladiči.
Source tranzistora na chladiči je pripojený cez spomenutý rezistor na - zdroja.
Akonáhle IO svojim výstupom otvorí tranzistor, tak merá IO (svojim vstupom na to určeným) úbytok napätia na spomenutom rezistore a tým prúd prechádzajúci tlmivkou, D-S priechodom tranzistora a samotným rezistorom.
Ako sa tlmivka postupne sýti, tak sa prúd cez ňu postupne zvyšuje. V okamihu, keď prúd dosiahne hraničnú hodnotu (úbytok napätia na rezistore dosiahne vopred nastavenú hodnotu danú parametrami vstupu IO), tak je tranzistor uzavretý ukončením budenia na Gate tranzistora od IO.
Po uzavretí tranzistora sa napätie vytvorené na tlmivke pričíta k napätiu zdroja a toto celkové napätie napája led pás.
Takže zvýšením hodnoty odporu spomenutého rezistoru sa zníži prúd sýtenia tlmivky a teda aj výstupné napätie LED drivera pre LED pás.
Ako vypočítať hodnotu odporu tak aby sa prúd sýtenia tlmivky znížil o 25-30% snáď vieš, alebo nie?
Až nie, pohladaj staré vlákna ako sa na led driveroch počíta hodnota odporu z neznámeho napätia a neznámeho prúdu.
Niekto z čechov tu kedysi urobil na to vzorček, ale ja som ho zabudol a tak to počítam po starom, tak ako som to vtedy vymyslel...
R1=terajšia hodnota odporu
R2=upravená hodnota odporu
I1=fiktívna hodnota prúdu
I2=hodnota fiktívneho prúdu o 25% nižšia (I2=I1 * 0,75)
I1= 1 / R1
I2 = I1 * 0,75
R2= 1 / I2
Takže ak je terajšia hodnota odporu napr. 3,3 Ohm, potom:
I1= 1 / 3,3
I1= 0,3030
I2= I1 * 0,75
I2= 0,3030 * 0,75
I2= 0,2272
R2= 1 / I2
R2= 1 / 0,2272
R2= 4,4 Ohm
Takže ak použiješ 4,4R bude to prúd o 25% (štvrtinu) menší, ale keďže sa bežne predáva len 4,7R, tak to bude cca o 30% menší prúd.
Ako zistíš, či prúd cez LED klesol o 25-30% po zmene odporu?
- Pred úpravami odpoj napájací kábel MB od dosky zdroja
- Po pripojení zdroja na 230VAC sa podsvetlenie panelu rozsvieti naplno a zmeraj príkon zdroja wattmetrom (napr. ja na to mám merač spotreby z lidla do el. zásuvky).
- po úprave si teda môžeš skontrolovať o koľko klesol príkon dosky zdroja.
To USD114: popísal si to úplne všetko a veľmi presne, niet k tomu čo dodať. Za to Ti prináleží veľké poďakovanie. Je vidieť, že sa vyznáš a riešiš veci do hĺbky a nie len tak, aby nejako bolo.

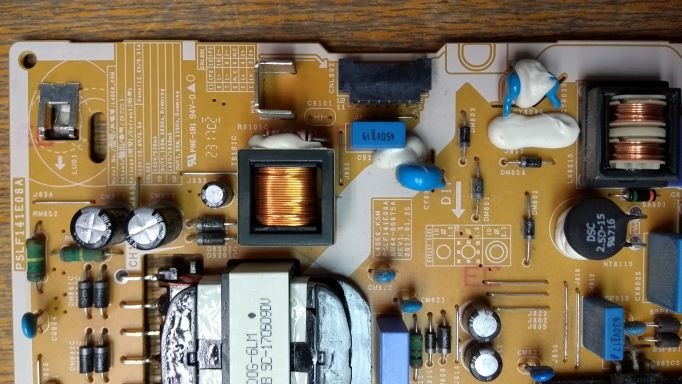

Pre ostatných dodám, aby boli informácie kompletné k tomuto konkrétnemu televízoru, že spomenutý odpor, ktorý určuje prúd budenia LED podsvietenia je označený na doske zdroja R9101C a má hodnotu 1,2 ohmu/2W ( na obrázku je prilepený bielou hmotou o tlmivku ). Všetko ostatné už bolo popísané nickom USD114, za čo mu ďakujeme. Na kontrolu hodnoty zníženého prúdu som použil metódu merania úbytku napätia na odpore pomocou osciloskopu a prepočítal. Samozrejme si treba uvedený úbytok napätia zmerať aj pred úpravou hodnoty odporu. O koľko si znížite prúd ledkami podsvietenia už nechávam na uvážení každého z vás. Vo všeobecnosti sa doporučuje, ako napísal USD114, cca 25 - 30%, čo v tomto konkrétno prípade určuje hodnotu odporu na 1,6 ohmu.
Pre ostatných dodám, aby boli informácie kompletné k tomuto konkrétnemu televízoru, že spomenutý odpor, ktorý určuje prúd budenia LED podsvietenia je označený na doske zdroja R9101C a má hodnotu 1,2 ohmu/2W ( na obrázku je prilepený bielou hmotou o tlmivku ). Všetko ostatné už bolo popísané nickom USD114, za čo mu ďakujeme. Na kontrolu hodnoty zníženého prúdu som použil metódu merania úbytku napätia na odpore pomocou osciloskopu a prepočítal. Samozrejme si treba uvedený úbytok napätia zmerať aj pred úpravou hodnoty odporu. O koľko si znížite prúd ledkami podsvietenia už nechávam na uvážení každého z vás. Vo všeobecnosti sa doporučuje, ako napísal USD114, cca 25 - 30%, čo v tomto konkrétno prípade určuje hodnotu odporu na 1,6 ohmu.
Naposledy upravil(a) rolis7 dne 02 lis 2022, 10:31, celkem upraveno 1 x.
Ubytok napätia na rezistore pred a po úprave by mal byť rovnaký, z toho vychádzam, takže meranie osciloskopom na rezistore to predpokladám potvrdilo.
Ale nepotvrdí to. že skutočný prúd prechádzajúci cez LED pás sa znížil.
To by si musel vložiť do obvodu samotného LED pásu nejaký odpor nízkej hodnoty a na ňom merať úbytok a keďže by to bola práca navyše s prerušovaním dosky alebo káblu pre LED pás, prípadne ak na doske existuje drôtová prepojka v obvode LED pásu, tak aby som si prácu zjednodušil, meral som celkový príkon celého zdroja priamo zo siete.
Ide aj o to, že LED driverov podobnej topológie, ktoré majú len zvyšovač napätia a nič iné, je v podobných Samsungoch už od serie J/JU a na niektorých už na serii EH/ES a H veľa a tak to bol vlastne univerzálny postup ako merať pred a po úprave na akomkoľvek TV akejkoľvek značky spotrebu TV a teda hlavne podsvetlenia za pokiaľmožno rovnakých podmienok nastavenia TV pred a po úprave.
Samozrejme, ten, kto nemá sietový merač spotreby/príkonu, berúci do úvahy aj účinník (cos fí / power factor), musí naozaj vložiť do obvodu LED pásu merací rezistor.
Ale nepotvrdí to. že skutočný prúd prechádzajúci cez LED pás sa znížil.
To by si musel vložiť do obvodu samotného LED pásu nejaký odpor nízkej hodnoty a na ňom merať úbytok a keďže by to bola práca navyše s prerušovaním dosky alebo káblu pre LED pás, prípadne ak na doske existuje drôtová prepojka v obvode LED pásu, tak aby som si prácu zjednodušil, meral som celkový príkon celého zdroja priamo zo siete.
Ide aj o to, že LED driverov podobnej topológie, ktoré majú len zvyšovač napätia a nič iné, je v podobných Samsungoch už od serie J/JU a na niektorých už na serii EH/ES a H veľa a tak to bol vlastne univerzálny postup ako merať pred a po úprave na akomkoľvek TV akejkoľvek značky spotrebu TV a teda hlavne podsvetlenia za pokiaľmožno rovnakých podmienok nastavenia TV pred a po úprave.
Samozrejme, ten, kto nemá sietový merač spotreby/príkonu, berúci do úvahy aj účinník (cos fí / power factor), musí naozaj vložiť do obvodu LED pásu merací rezistor.
