Zdroj DELL (Artesyn) Z930P-00 - prilepene FETy

Zpráva

#1 Příspěvek od **rnbw** » 08 lis 2022, 14:24

Mam tu mrtvy serverovy 930W zdroj DELL Z930P-00, vyrobca je asi Emerson? Vacsinou byva len suchy jeden elyt, tentokrat je to horsie.

Su prerazene dva MOSFETy na primarnej strane (su tam celkovo 4, dve trafa), oznacenie maju PV2 18N50, logo Fairchild, puzdro TO220. Asi to bude nejaka specialna verzia FDP18N50.

Zaujimava je ale ich montaz na chladic - su prilepene nejakou specialnou paskou. Paska ma podobnu strukturu ako bezne izolacne podlozky - je makka a pri trhani sa objavuje vlaknova mriezka. Drzi ale ako svina, prerazene FETy som musel doslova odsekat. Pod jednym je paska prepalena a vo FETe vyhorena diera (mozno bolo pricinou poruchy prerazene poskodenej pasky?). Co to je a kde to zohnat?

[edit]

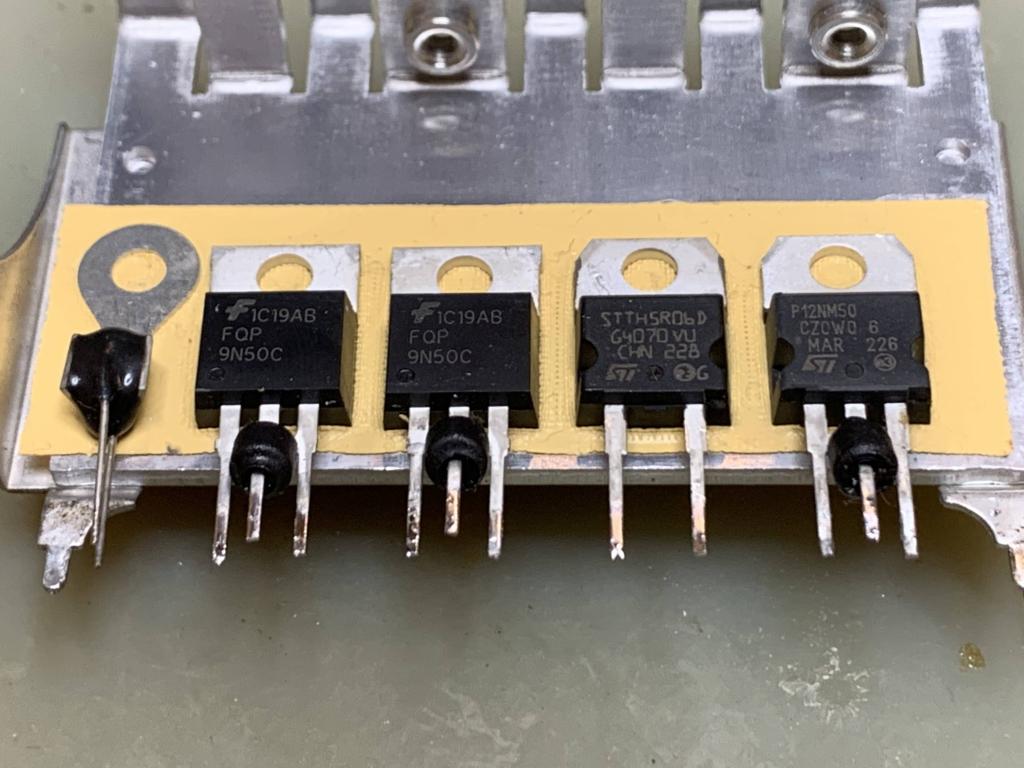

Pridavam fotky z webu, je to z ineho zdroja ale rovnaky material (a asi aj vyrobca).

termit256 · #2 Příspěvek od **termit256** » 08 lis 2022, 14:44

Rekl bych ze to bude nejaky druh te oboustranne lepici pasky kterou dnes zlutaci lepi chladice na vsechno mozne.
https://www.ebay.com/itm/294936602495

#3 Příspěvek od **rnbw** » 08 lis 2022, 15:11

Mozno to uz skopirovali od 3M, alebo kto to povodne vyrabal.

Nasiel som v TME male kusky (20x15mm) 3M 8810, to by snad mohlo fungovat a je to aj za normalnu cenu. Cely kotuc pasky je drahy ako svina.

Samozreme je prerusena poistka (15A). Dalej v PFC je prerazena dioda S3M. Druha dioda (na chladici) prezila, aj FETy (su tam tiez 4).

dj_Paul · #4 Příspěvek od **dj_Paul** » 08 lis 2022, 15:18

to mám doma, a to určitě nemá takovou mechanickou pevnost, jak popisuješ

#5 Příspěvek od **jjilek** » 08 lis 2022, 17:40

Možná zatvrdla až s časem.

ferdislav · #6 Příspěvek od **ferdislav** » 08 lis 2022, 18:48

Není možné že by se ten spoj pod tlakem nějak zapekl při výrobě a provozní teplota je pak nižší, takže to drží?

dj_Paul · #7 Příspěvek od **dj_Paul** » 08 lis 2022, 20:24

já to chápu tak, že je to zároveň i mechanická montáž. nic dalšího tam vidět není.

#8 Příspěvek od **rnbw** » 08 lis 2022, 20:24

Povrch uz vobec nelepi, ani sa nedivim po 14 rokoch.

Pozeram do dokumentacie k tej 3M 8810 - musi sa to poriadne pritlacit, staci izbova teplota. Nasledne sa casom a posobenim tepla pevnost zvysuje.

V mojom pripade - tranzistory na chladici - by pri spravne vytvarovanych vyvodoch, nemala posobit na pasku takmer ziadna sila.

#9 Příspěvek od **rnbw** » 10 lis 2022, 19:41

Suciastky prisli, pouzil som tie kusky 3M 8810 - vyzera to pouzitelne.

FETy som dal FDP18N50. V budeni jedneho odpaleneho FETu bol spaleny odpor 4R99 a tranzistor PMBT2907A. Este zmizla dioda MURS160. To som vsetko vymenil, aj diodu S3M v PFC a poistku.

Pripajam to pre istotu cez zehlicku (150W ziarovka je malo a silnejsiu nemam). Standby zdroj 3,3V funguje. Ale ked chcem zapnut hlavny zdroj (uzemnim A1, B6, D1), tak sa len rozsvieti oranzova chybova LED.

[edit]
Tak vyriesene, namiesto D1 sa ma uzemnit D2. Zdroj bezi, zerie 52W naprazdno. Bez zehlicky len 46W

A1 a B6 su vnutri napojene cez dvojdiodu na neosadeny vypinac, ktory ich uzemnuje.

Behemot · #10 Příspěvek od **Behemot** » 10 lis 2022, 22:32

nebylo by bezpečňéší to normálně provrtat, dát silikonový podložky, plastový průchodky a šroubky s matičkama, než tydle eksperimenty?

#11 Příspěvek od **rnbw** » 10 lis 2022, 23:42

Vrtanie by bolo nahradne riesenie keby sa nedala zohnat ta paska. Inak tych zdrojov mi uz rukami preslo viac a nikdy s lepenim problem nebol.

Vedlajsi chladic s diodami je tiez zaujimavy - su na nom prispajkovane SMD (TO263) dvojdiody.
