Svietiaci kryštál z Torn FU f alebo b1

[Waldes]

Ahojte všetci.

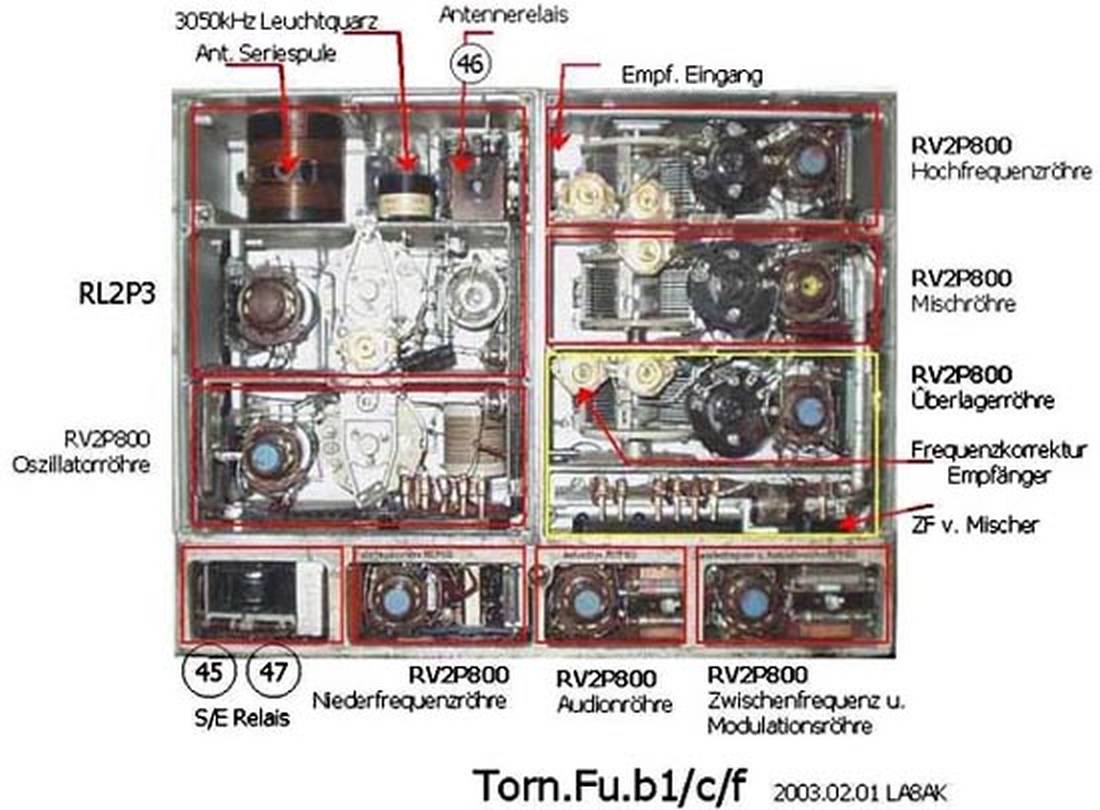

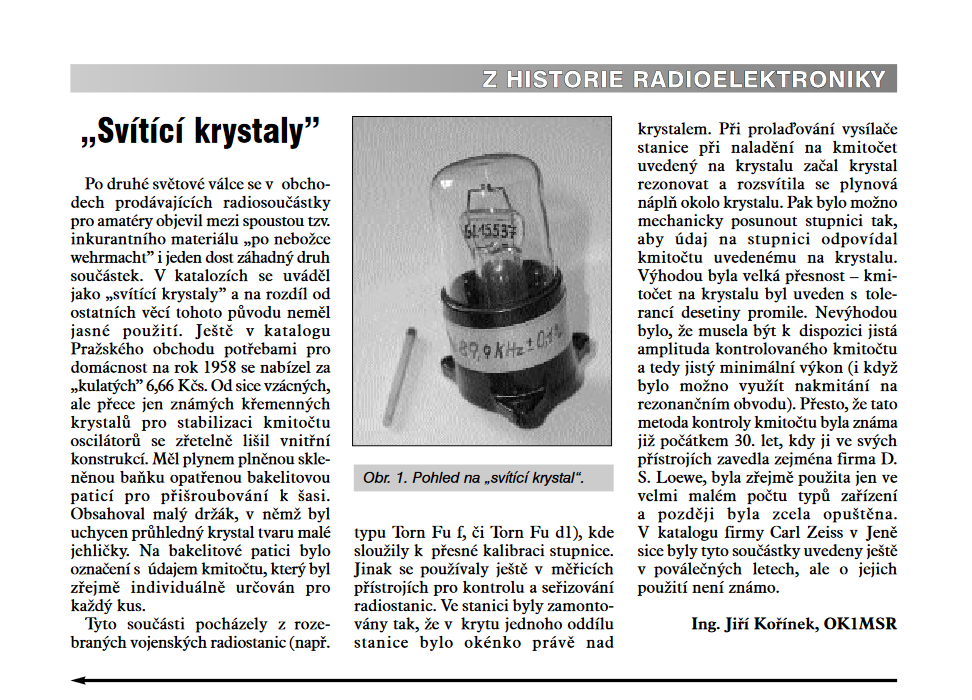

Aby bolo každému jasné o čom chcem ďalej hovoriť pripájam sken jedného článku zo staršieho amara.

Tento jav ma veľmi zaujal no len nedávno sa mi taký kryštál dostal do rúk. Žiaľ bohu medzičasom pán Kořínek je už na pravde Božej.
Rád by som ten kryštál videl svietiť na vlastné oči, tak som sa pokúsil zohnať schému pôvodného zapojenia. Podarilo sa mi len veľmi nekvalitnú ale okrem nekvality tam chýbajú hodnoty súčiastok. Zo schémy vyplýva, že kryštál je napájaný priamo z anódy koncovej elektrónky vysielača cez kondenzátor. Je mi jasné, že to bude malá kapacita ale aspoň orientačnú hodnotu by som rád poznal aby som ho neprebudil a neprišiel oň.

Otázka teda znie: vie niekto poradiť, kde zohnať lepšiu schému staníc Torn FU f alebo b1? Poprípade ak niekto vlastní takúto stanicu fyzicky a bol by sa ochotný pozrieť na hodnotu toho kondenzátora.
Waldes.

[Ivan_01]

https://www.kriegsfunker.com/radio_coll.html skús pohľadať tu, prípadne mu napíš

[ok1hga]

nebo tady:
http://www.noding.com/la8ak/25a.htm

jinak ten "svítící krystal" byl používán jen jako indikace naladení při kalibraci stupnice . . .
byl to krystal ve skleněné baňce plněné neonem, nic víc . . .

[Artaban001]

Už jsem tady o tom psal, Domnívám se, že je to krystal v neonový atmosféře - doutnavka, která má v sobě krystal. Při rezonanci se na krystalu nakmitá vyšší napětí a krystal spustí výboj. Funguje to pouze v určitým okruhu použití.

[Waldes]

Ďakujem pekne za odpovede, no odkazy zatiaľ uvedené všetky poznám.

to OK1hga

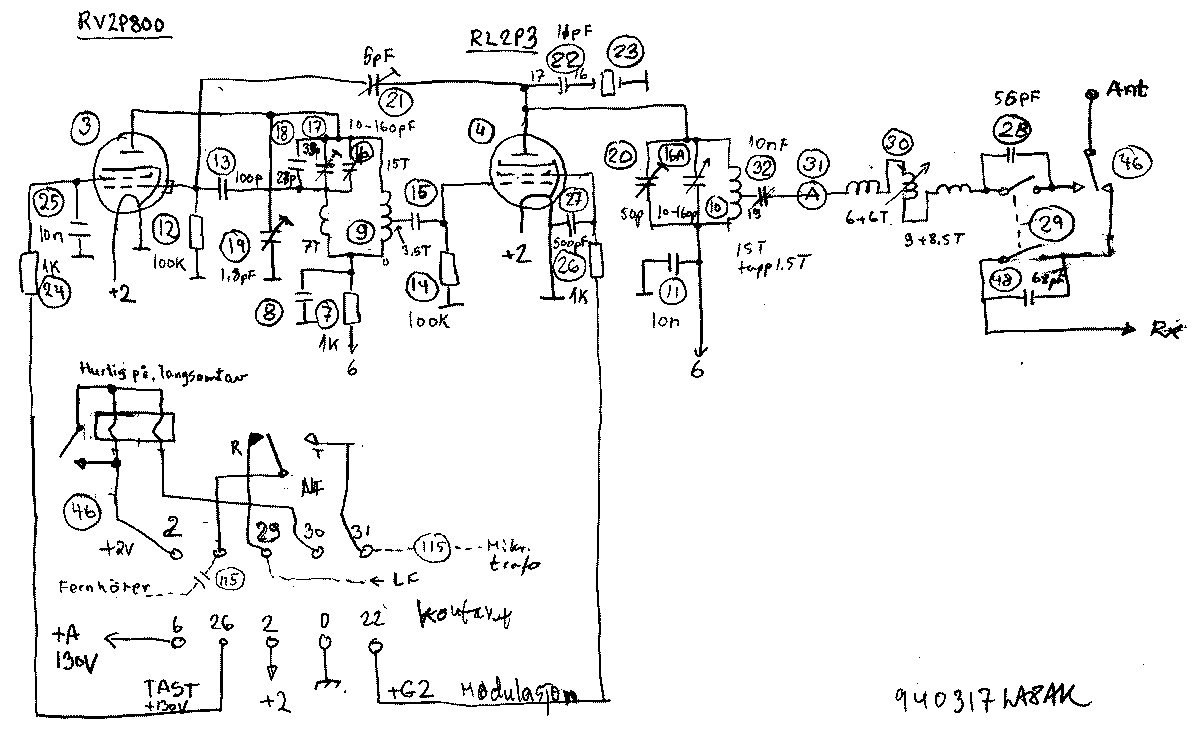

to je schéma o ktorej píšem, komponent 23 je práve kryštál, komponent 22 je kondenzátor ktorého hodnotu hľadám.

to Artaban001

Niečo podobné som si myslel aj ja ale potom som našiel práce ktoré to vysvetľujú dosť podrobne.

Takže hľadám ďalej, mne ide o to ten ktorý mám rozsvietiť a nerád by som ho poškodil prebudením.

[ok1hga]

komponent 23 je práve kryštál, komponent 22 je kondenzátor ktorého hodnotu hľadám.

v tomhle schématu je asi 10pF . . .
http://www.noding.com/la8ak/25e.htm

[Waldes]

To OK1hga

zisťujem, že som riadne slepý,

nie teraz ale asi pred rokom som prehľadával túto adresu a toto som prehliadol ...

Veľká vďaka, to je presne to čo potrebujem!

Waldes

[ok1hga]

ta hodnota kondenzátoru je napsaná i v seznamu součástek . . .
http://www.noding.com/la8ak/25c.htm

Kód: Vybrat vše

(22) Ankopplungskondensator 10cm 5%

10 cm -> přibližně 10pF

[Waldes]

To OK1hga

Viem, že to nemyslíš špatne a práve naopak som Ti veľmi vďačný za snahu pomôcť, no normálne sa teraz hanbím. Tú ručne kreslenú schému z minulého príspevku som pravdepodobne videl, len som si neuvedomil, že to je práve koncový stupeň vysielača ale vôbec nechápem ako som mohol prehliadnuť tento zoznam súčiastok.
V každom prípade ti veľmi pekne ďakujem za pomoc, v krátkej dobe sa pustím do experimentu a o výsledku podám informácie.

Waldes.

[ok1hga]

Viem, že to nemyslíš špatne a práve naopak som Ti veľmi vďačný za snahu pomôcť, no normálne sa teraz hanbím.

vůbec nemusíš . . .
. . . víc očí, víc vidí.

[Artaban001]

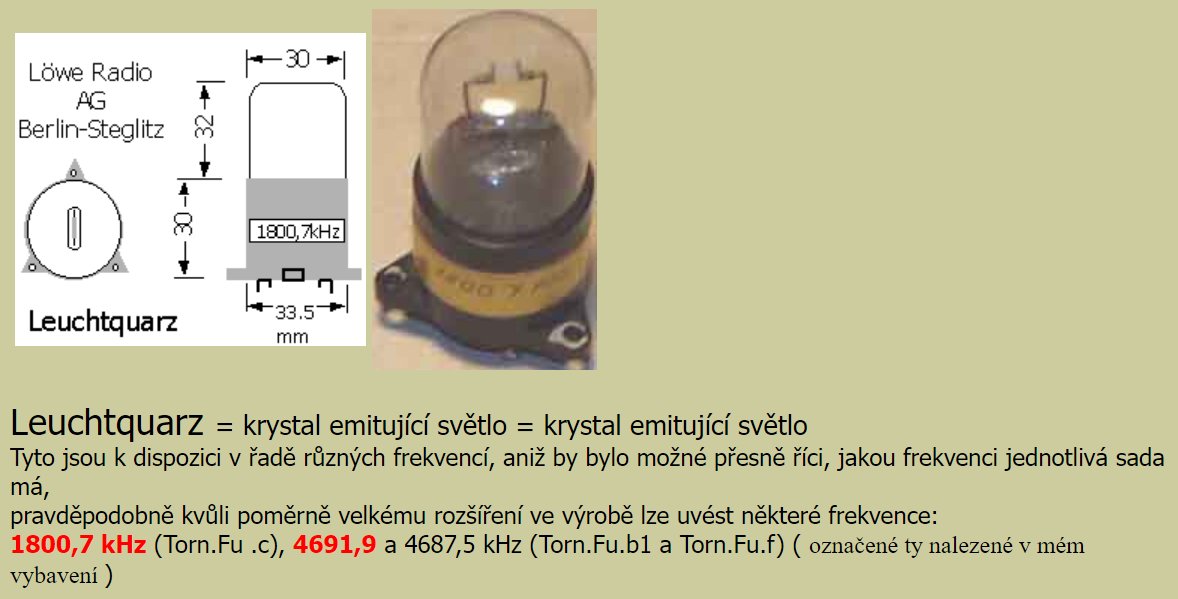

Našel jsem foto svítících krystalů v "akci"
https://www.cdvandt.org/leuchtquartz.htm

[Lukas-Peca]

Artaban: při rezonanci v tomto zapojení naopak napětí na krystalu klesne, začne jím téct proud. Takže se ten plyn asi vybudí rychlým mechanickým kmitáním.
