HP Spectre x360 15-DFxxxxxx nenabija - ISL9241

Zpráva

#1 Příspěvek od **rnbw** » 25 led 2023, 14:03

Notebook HP Spectre x360 15-DFxxxxxx sa tvari, ze nabija (LED svieti na oranzovo, aj OS trvdi, ze nabija), ale do baterie netecie ziadny prud (napatie nerastie). Povodne sa vymenila bateria, ze nic nevydrzi. Lenze nefunguje ani nova (a z povodnej som cez SMBUS vycital, ze je dobra, ale vybita), tak mi to doniesli...

Je tam nabijac ISL9241 a je to slusny orloj so 4 FETmi okolo cievky. Zial, ma to ovladanie cez I2C, takze problem kludne moze byt mimo :evil:

Datasheet ISL9241: https://www.farnell.com/datasheets/2710985.pdf

Doska je DAX38CMBAG0. Schema asi neexistuje. Nasiel som X31/X32, ale je to uplne ine - ten typ ma USB-C adapter. Tento ma klasicky konektor so strednym pinom "HP smart". Kludne moze byt problem aj tam. Ked je pripojeny do dosky, tak na pine konektora, kam je pripojeny ten stredny pin, nameram 0,8V.

Neriesili ste nieco podobne?

BOBOBO · #2 Příspěvek od **BOBOBO** » 25 led 2023, 15:21

Když by ti nefungoval střední , tak by nenaběhl zdroj ?

#3 Příspěvek od **rnbw** » 25 led 2023, 15:32

+ je na vnutornej strane valca, - na vonkajsej. Stredny pin urcuje vykon adaptera.

Strednym pinom to nebude - po jeho odpojeni (vytiahol som jeden pin z konektora, ktorym je napajaci konektor pripojeny na dosku) sa LED nerosvieti vobec.

Asi to bude chciet analyzator I2C.

#4 Příspěvek od **rnbw** » 26 led 2023, 16:33

Takze nieco na zaciatku po pripojeni zdroja nastavi par registrov ISL9241. Nasledne uz len cita register 3A (Information1), jeho hodnota je stale 8028h.

Kód: Vybrat vše

i2c_write(0x12, 0x14, 0x0000)
i2c_write(0x12, 0x3E, 0x0000)
i2c_write(0x12, 0x3F, 0x17C0)
i2c_write(0x12, 0x39, 0x0040)
i2c_write(0x12, 0x4C, 0x0301)
i2c_write(0x12, 0x3C, 0x0143)
i2c_write(0x12, 0x15, 0x4780)
i2c_write(0x12, 0x39, 0x0840)
i2c_read(0x13, 0x3A) = 0x8028

Hned ten prvy register 0x14 je ChargeCurrentLimit a pri nulovej hodnote je logicke, ze to nenabija... Otazne je, preco.

#5 Příspěvek od **rnbw** » 27 led 2023, 09:29

Zohnal som dva ine adaptery (60W a 90W, original je 135W) a sprava sa to uplne rovnako. Jediny rozdiel je v napati na strednom pine po pripojeni - s 60W aj 90W adapterom tam je 682mV, so 135W adapterom je tam 820mV.

Pre istotu som aj upgradoval BIOS na verziu 47 (bola tam 42), upgradovalo to aj EC firmware. Bez zmeny.

#6 Příspěvek od **rnbw** » 27 led 2023, 10:05

HP Battery Diagnostic ukazalo chybu RE00W, ze mam vymenit bateriu.

HP Diagnostic UEFI ukazuje chybu baterie Blown Fuse (42). A tiez Charging port test failed. Najlepsie asi vymenit cely notebook :evil:

Ale nekupovat HP...

#7 Příspěvek od **rnbw** » 27 led 2023, 21:24

Baterie su obe dobre. Na lab. zdroji sa nabijaju, cez SMBUS ukazuju spravne udaje.

#8 Příspěvek od **rnbw** » 29 led 2023, 23:19

Seriem na to, neopravitelne...
Tieto tzv. moderne notebooky su neskutocna sracka. Od tych najlacnejsich az po tieto najdrahsie.

#9 Příspěvek od **rnbw** » 13 úno 2023, 12:54

HP diagnostika je nielen uplne zbytocna, ale dokonca skodliva. S vybitou bateriou hlasi blown fuse, s nabitou je to OK. Pritom problem je na doske. Hlavne, ze zakaznik kupi novu bateriu...

Druha doska (z eBay), rovnaky problem. Zjavne je to bezna chyba tohoto typu.

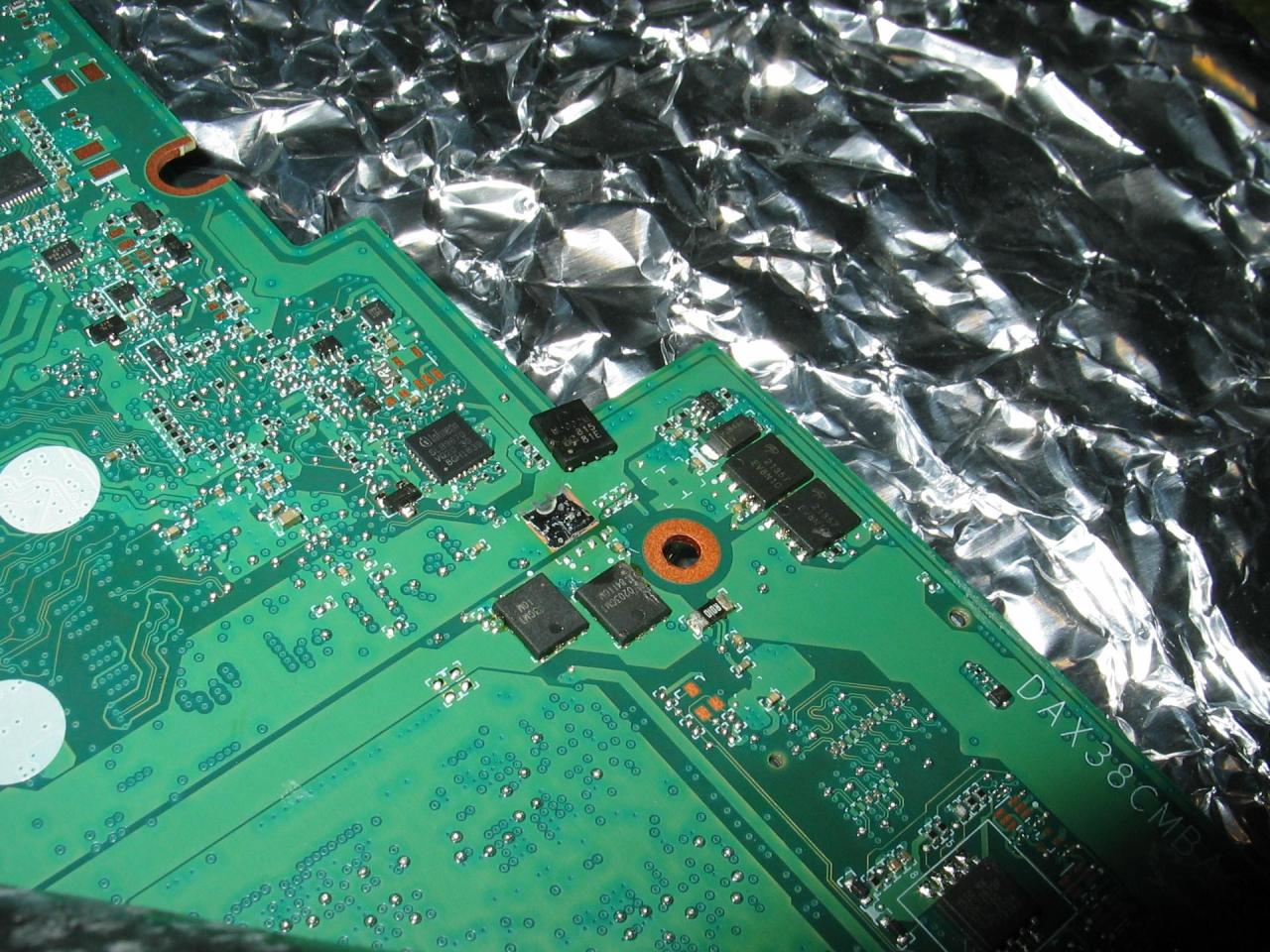

Nakoniec som nasiel na druhej strane dosky pod foliou ukryte dalsie FETy. Tri z nich na bypass (VADP-VSYS). Divne zapojenie - dva su paralelne (AP0203GMT) a v serii s nimi je jeden QM3092M6. No a prave ten mal skrat G-S. Po vymene zacalo nabijanie fungovat.
