Zapojenie wifi relé na pohon brány

Zpráva

DanielPollak · #1 Příspěvek od **DanielPollak** » 18 úno 2023, 09:49

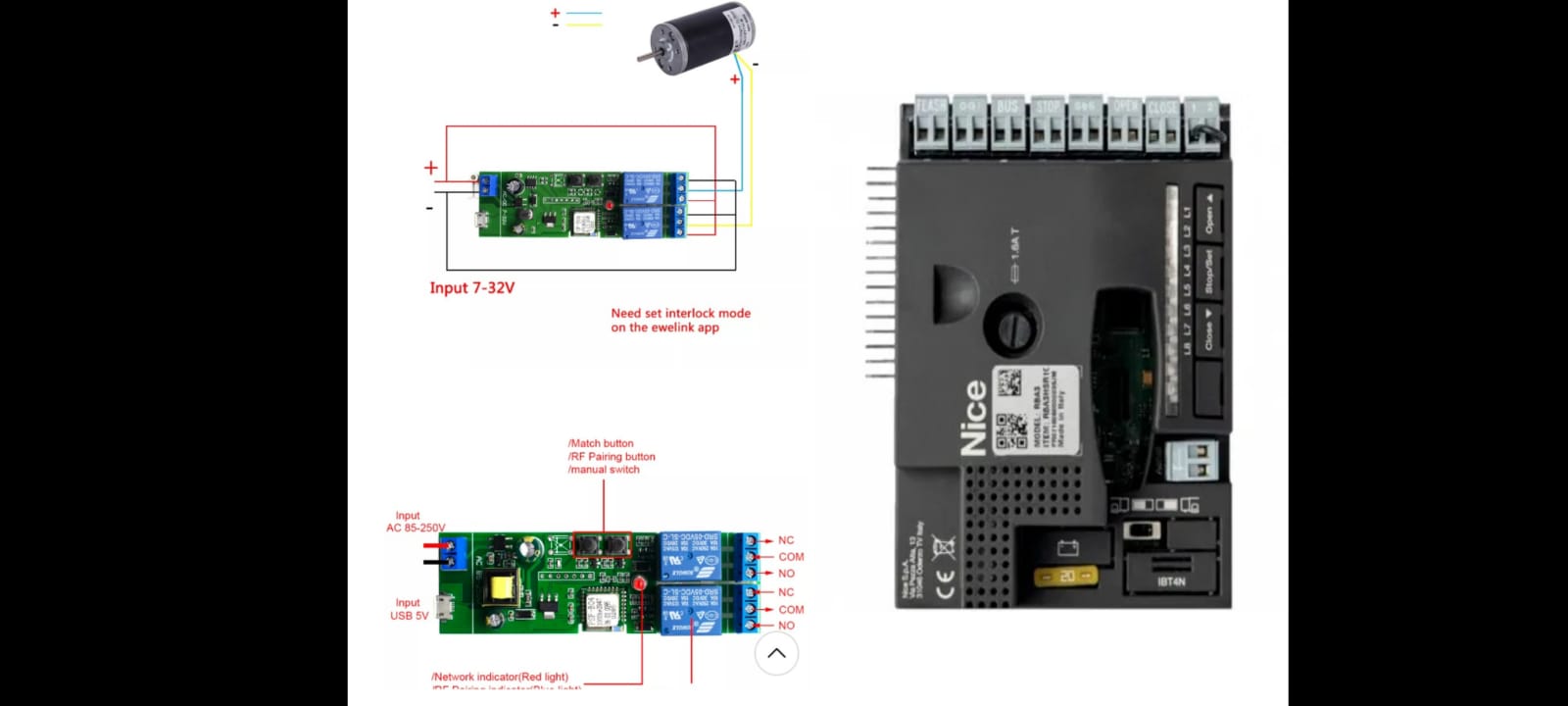

Dobrý deň. Potreboval by som poradiť pri zapojení tohoto 2 kanál. relé na pohon brány Nice robus. Hlavne mi ide o správnu polaritu. Aby som niečo neodpalil. Ďakujem

#2 Příspěvek od **ok1hga** » 18 úno 2023, 10:03

tady to nenajdeš ?

Cowley · #3 Příspěvek od **Cowley** » 18 úno 2023, 10:04

Vítej na Bastlírně!

A ten přijímač máš v jakém provedení (ten horní nebo dolní)?

Pro horní si můžeš vzít napájení z řídící jednotky Nice (edit: jednotka nedisponuje napětím pro periferie-jednotka je BUSová

).
Edit2: napájení 24V je k dispozici na kombinaci svorek STOP/SBS.

Pro dolní si můžeš vzít napájení ze společného napájení 230V.

Ovládací kontakt z modulu (COM/NO) pak zapojíš dvoulinkou na vstupní svorku SBS řídící jednotky Nice jako povel k rozjezdu. Na polaritě nezáleží.

Nebo kontakt prvního relé (COM/NO) na vstup OPEN jednou dvoulinkou a kontakt druhého relé (COM/NO) na vstup CLOSE druhou dvoulinkou. Opět na polaritě nezáleží.

DanielPollak · #4 Příspěvek od **DanielPollak** » 18 úno 2023, 11:50

Ďakujem za odpoveď. Pre mňa platí ten horný variant. 24V. Skúsim si to nakresliť a keby som niečo nechápal napíšem. Ešte raz dík.

Cowley · #5 Příspěvek od **Cowley** » 18 úno 2023, 11:59

Tak je potřeba sehnat pro ten reléový modul nějaký externí napáječ.
Ovládací kontakty se potom zapojí, jak jsem psal výše.

Prima den!

DanielPollak · #6 Příspěvek od **DanielPollak** » 18 úno 2023, 12:13

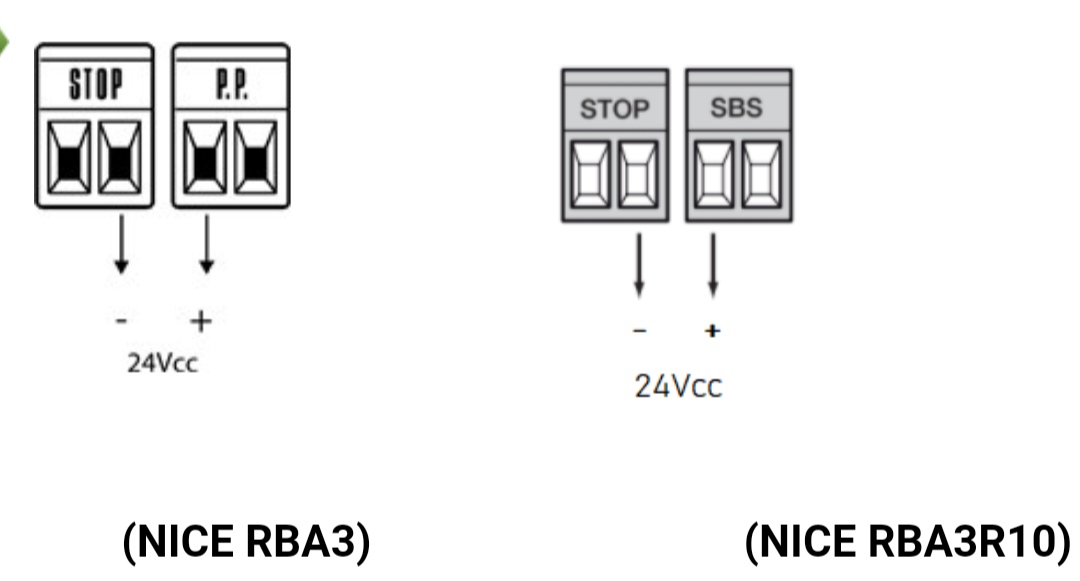

Ešte pre istotu. 24V získam napr. tak ako je na obrázku? Je to ok?

Cowley · #7 Příspěvek od **Cowley** » 18 úno 2023, 12:31

No prima, to jsem ani nevěděl...

I v tom návodu co sem dával ok1hga je to v sekci 8.7.
Maximální odběr 100mA.
