Myslím mezi půlené primáry a sekundár jako u trafa v PC zdroji.
Kam stínící plechy zapojit ? Na střed primáru, nebo na střed sekundáru ?
Trafo SMPS, uspořádání vinutí a můstkový usměrňovač
Moderátor: Moderátoři
Zaky píše:Já tedy nevím, ale do vinutí bych vůbec žádný stínící plech nedával. Pokud je přes trafo plech, tak je přece až venku kolem magnetického obvodu pro omezení vyzařování rušení.
Ten stínící plech mezi primárem a sek vinutím (_nesmí_ tvořit závit nakrátko) snižuje jejich vzájemnou kapacitu a tím šíření EMI z primární strany na sekundár.
Pásek vně přes celé trafo _musí_ tvořit závit na krátko, snižuje rozptylový mag tok trafa a zlepšuje vzájemnou magn. vazbu mezi vinutími.
Zdá se, že se to podařilo vyladit, k jedné diodě u grecu jsem dal 2n2 1600V+10R a zvonění diod zmizelo. Akorát nevím jaktoźe to stačilo k jedné diodě, když se to obvykle dává ke všem, ale asi je to tím, že je v trafu málo závitů a paraziti se málo uplatňují.
Primár 8 závitů 325V, sekundár 2x 3.5zavitu 2x140VDC.
Stínící plechy připojím na střed primaru.
Primár 8 závitů 325V, sekundár 2x 3.5zavitu 2x140VDC.
Stínící plechy připojím na střed primaru.
- Přílohy
-
Prosím o vysvětlení jevu.

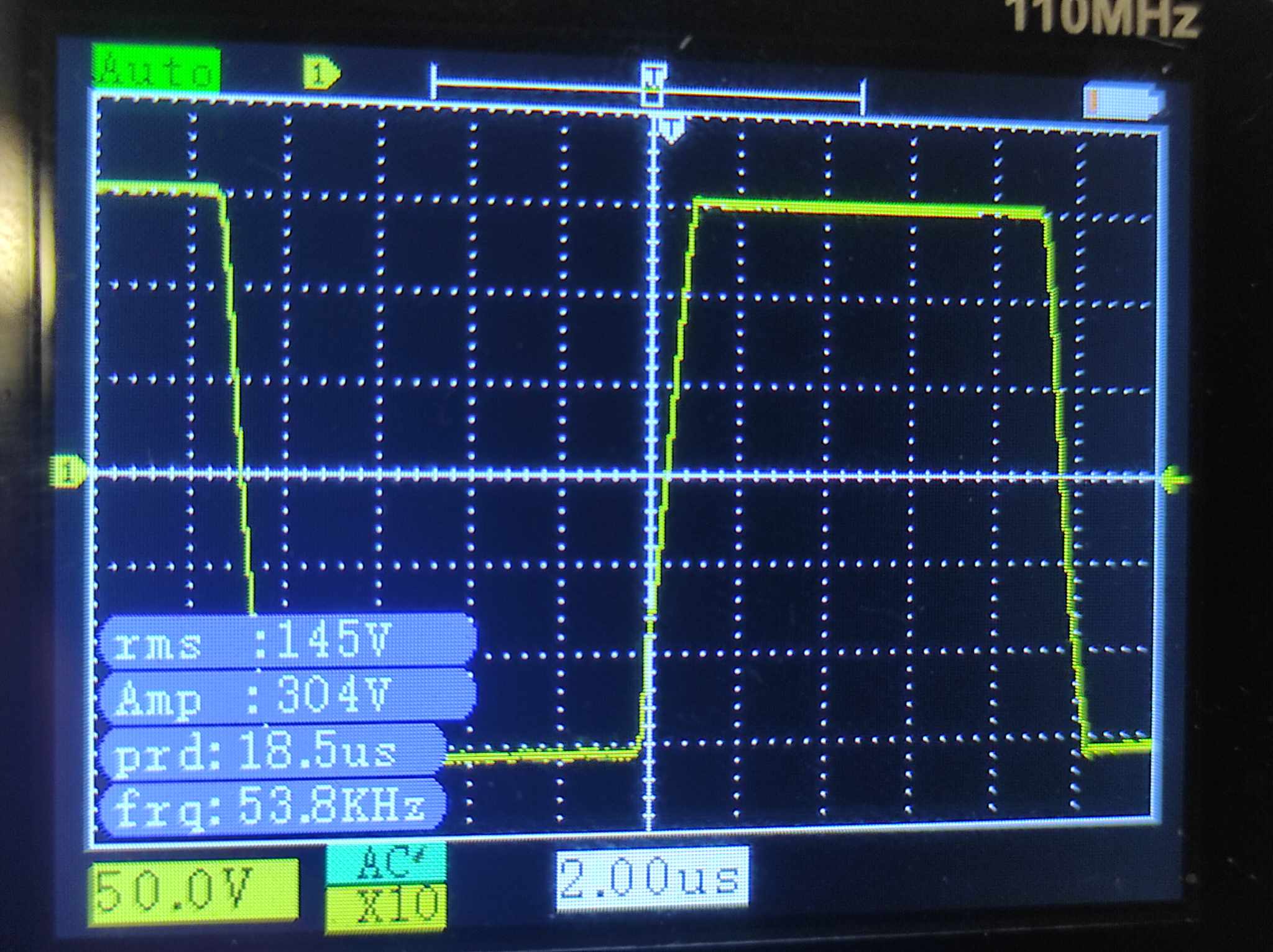

Když dám 2n2 +10R k jedné diodě grecu ( jedno ke které ) nebo na jednu polovinu sekundáru ( je jedno kterou) tak zvonění na sekundární straně zmizí a průběh na vinutí trafa je na obrázku. DC napětí se nezmění, nic se nezahřívá.
Když dám 2n2 +10R paralelně k celému sekundárnímu vinutí, tak se zvonění ještě zvětší, odpor 10R se zahřívá a za grecem na kondenzátorech na zátěži se zvýší DC napětí.
Když dám 2n2 +10R k jedné diodě grecu ( jedno ke které ) nebo na jednu polovinu sekundáru ( je jedno kterou) tak zvonění na sekundární straně zmizí a průběh na vinutí trafa je na obrázku. DC napětí se nezmění, nic se nezahřívá.
Když dám 2n2 +10R paralelně k celému sekundárnímu vinutí, tak se zvonění ještě zvětší, odpor 10R se zahřívá a za grecem na kondenzátorech na zátěži se zvýší DC napětí.
A co takhle vzít také v potaz impedanci toho kondenzátoru při dané frekvenci?
On přes něj poteče docela velký proud při té frekvenci tuším okolo 50kHz (jak je uvedeno někde výše) a tak se ten sériový rezistor bude docela zákonitě hřát, jak mu přikazují zjištění nějakého pana Ohma v předminulém století.
Další věc je ta, že sériově zapojená kombinace kondenzátoru s rezistorem připojená paralelně k tomu celému vinutí se může docela přibližovat rezonanci, a to by se pak děly opravdu zajímavé věci. Zatím to zřejmě drží na uzdě a "brzdí" ten rezistor.
Vašek
On přes něj poteče docela velký proud při té frekvenci tuším okolo 50kHz (jak je uvedeno někde výše) a tak se ten sériový rezistor bude docela zákonitě hřát, jak mu přikazují zjištění nějakého pana Ohma v předminulém století.
Další věc je ta, že sériově zapojená kombinace kondenzátoru s rezistorem připojená paralelně k tomu celému vinutí se může docela přibližovat rezonanci, a to by se pak děly opravdu zajímavé věci. Zatím to zřejmě drží na uzdě a "brzdí" ten rezistor.
Vašek
Která možnost je nelepší ?
Trafo u můstkového spínaného zdroje má vinutí :
1/2 primáru, stínící plech, celý sekundár bifilárně, stínící plech, 1/2 primáru.
Kam připojit stínící plechy
1) na střed sekundáru
2) na střed primáru
3) na plus napájení mostu
4) na mínus napájení mostu
5) přidat dva kondenzátory v sérii mezi plus a mínus npájení mostu a snínění zapojit na jejich střed
Trafo u můstkového spínaného zdroje má vinutí :
1/2 primáru, stínící plech, celý sekundár bifilárně, stínící plech, 1/2 primáru.
Kam připojit stínící plechy
1) na střed sekundáru
2) na střed primáru
3) na plus napájení mostu
4) na mínus napájení mostu
5) přidat dva kondenzátory v sérii mezi plus a mínus npájení mostu a snínění zapojit na jejich střed
