Typ IO v ovladači pro RGB řetěz

[Radek123]

Ahoj, potřebuji zjistit typ IO a vstupní diody.
Jedná se o řetěz s 15 ks RGB LED, napájení 12V, příkon 10W.
(https://www.solight.cz/solight-led-smar ... 00201.aspx)

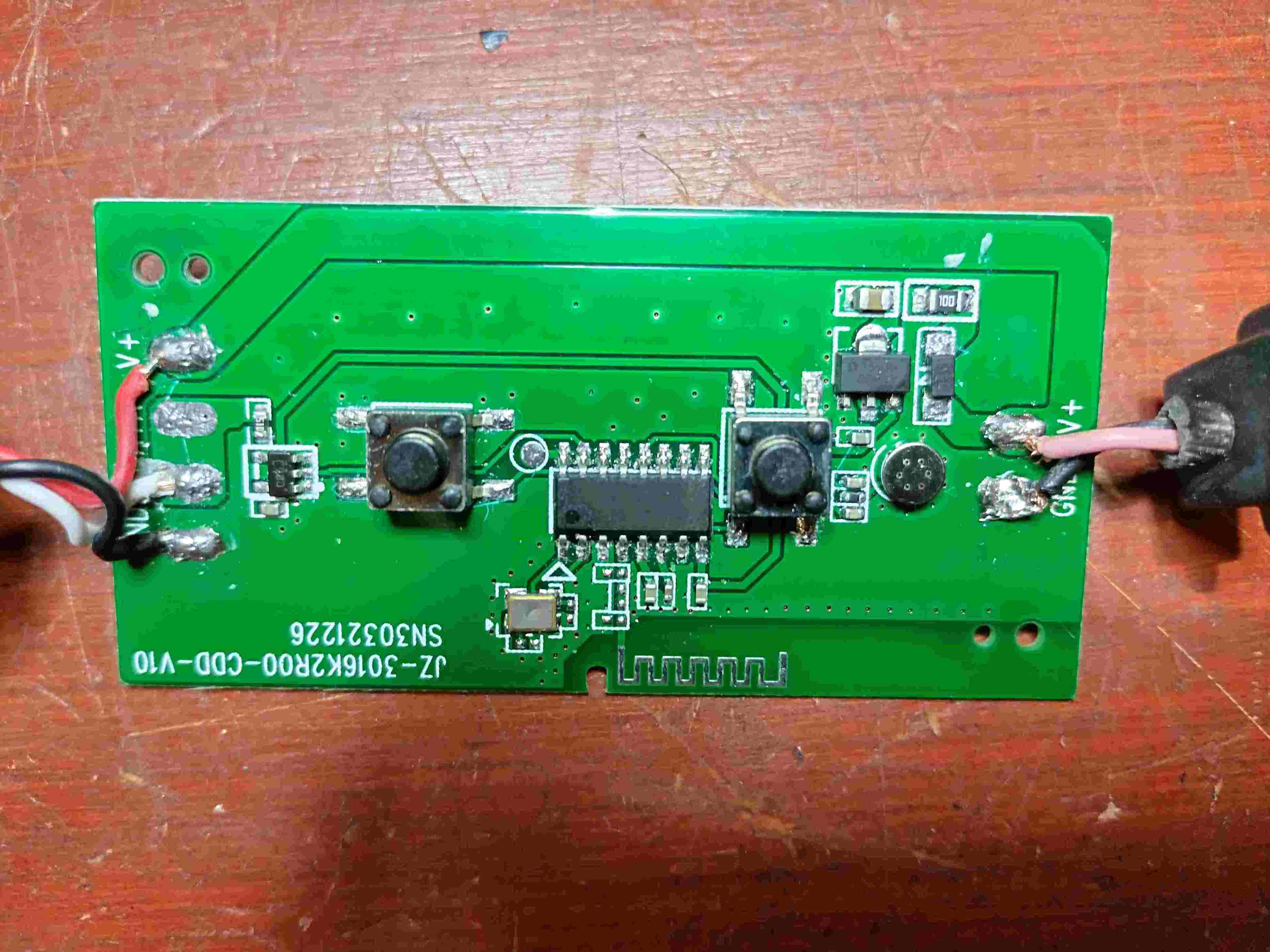

V ovladači deska s označením JZ-3016K2R00-CDD-V10; SN30321226.
Vadná dioda na vstupu do 7550M, po přemostění pár minut fungovalo, ale druhý den už ne, teď po přemostění odběr 0,31A a IO se značně hřeje.
Na diodě je označení SN.
Zdroj 5V (7550M) v pořádku.
Odpory v pořádku, kondenzátory můžu změřit, ale neznám kapacitu.
Na hlavním IO krom zámku žádné označení.
Piny 1 a 2: BT modul.
Pin 3: zem.
Pin 4: anténa.
Piny 5 a 6: přes C na zem.
Pin 7: vstup -12V přes tlačítko VYP/ZAP.
Pin 8: +5V
Pin 9 a 10: nic.
Pin 11 a 12: mikrofon.
Pin 13: nic.
Pin 14: vstup -12V přes tlačítko změna režimů.
Pin 15: výstup na IO s označením C86J nebo CB6J, pod C86J jsem našel nějaké logické obvody, je to výstup do řetězu.
Pin 16: nic.

V žárovkách je deska FT-S1020 s IO WS281120210610; 12V přítomno ve všech žárovkách, prostě nedojde k řízení z ovladače.

Osobně si myslím, že je vadný hlavní IO, protože dost hřeje ale problém může být i jinde.

[Dumitru]

Nejaká čínska odnož tohto ca-6928 ale nemyslím si že presne zistime čo to je

Odstraněna citace předcházejícího příspěvku, viz bod 4f "Pravidel". jimirek

[Ivan_01]

piny 1 a 2 sú zrejme rezonátor, nie blutut, C86J je hradlo XOR, použité ako budič, nazvime to zbernice diód. Hlavný obvod môže byť hocičo zákaznícke, to nemáš šancu zistiť. Nahraď to celé arduinom, aj ako laik nájdeš mrtě hotových knižníc pre RGB diódky. Alebo použi hotový digitálny ovládač priamo pre WS2811. [/url]

[Radek123]

Díky za odpovědi a upřesnění.
Ještě pár dní počkám, jestli někdo nebude vědět a pak se asi vydám cestou nejmenšího odporu a koupím hotový ovladač.
https://www.digitalni-led.cz/product/di ... 1e_-bt/186
