DC zdroj amatérské výroby retro

[ok1hga]

takže když se ta "té šestnáctka" sčudla, stačilo opravdu na vývody přiletovat patřičně orientovanej KC148 nebo 508 nebo cokoliv podobnýho NPN a chodilo to dál ...

a taky bázi T16 (vývod 10) oddělit odporem 1k, aby to nesčudlo znovu při zkratu na výstupu . . .

[MiraSt]

Jsou tam KD503. Splet jsem se. Ta báze na vývodu 10 se dala ošetřit odporem do báze cca 1k. Mám to tak u obou zdrojů a funguje to.

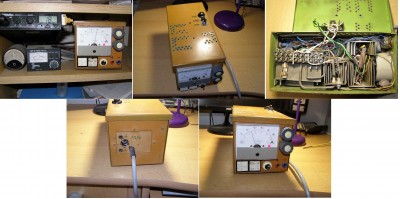

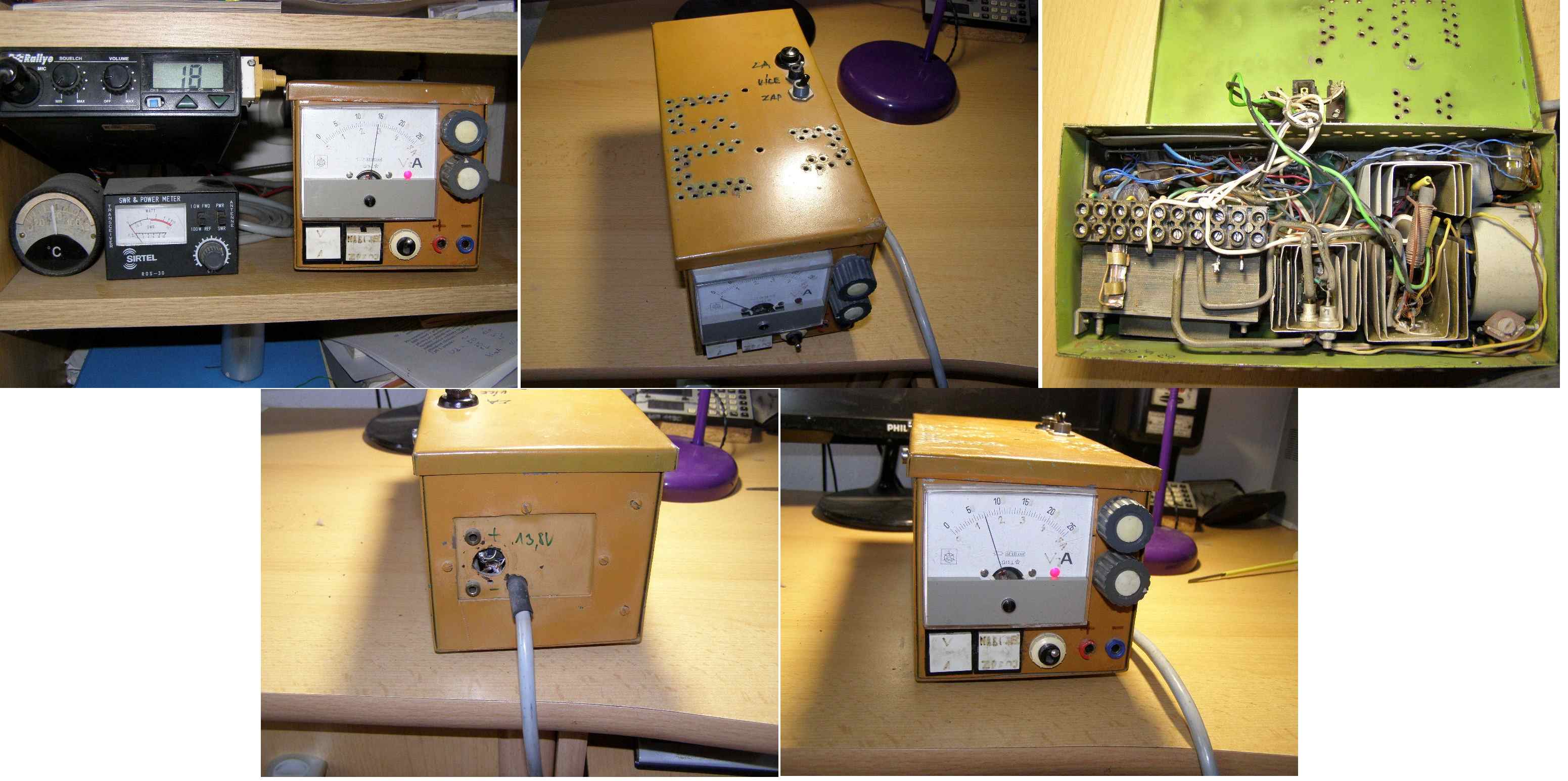

Přikládám foto ještě jednoho zdroje tentokrát pro CB stanici. Zdroj pro stanici tvoří MA7812 s děličem na zemním vývodu aby to dalo 13,8V. Mám taky stanici ručku a tu bylo třeba nabíjet. Tak z napájecího zdroje je rovnou i nabíječ. Topologie stejná jako u předchozího. Dává při 14V 2A. Ten jsem postavil v roce 93.

[Crifodo]

To je skutečně hardware hodný toho jména (ten první zdroj), ale opravovat bych to asi nechtěl ani jako autor, který se v tom hnízdu spíš vyzná.

[ok1hga]

Miro, jakou funkci tam má ten vypínač ?

[MiraSt]

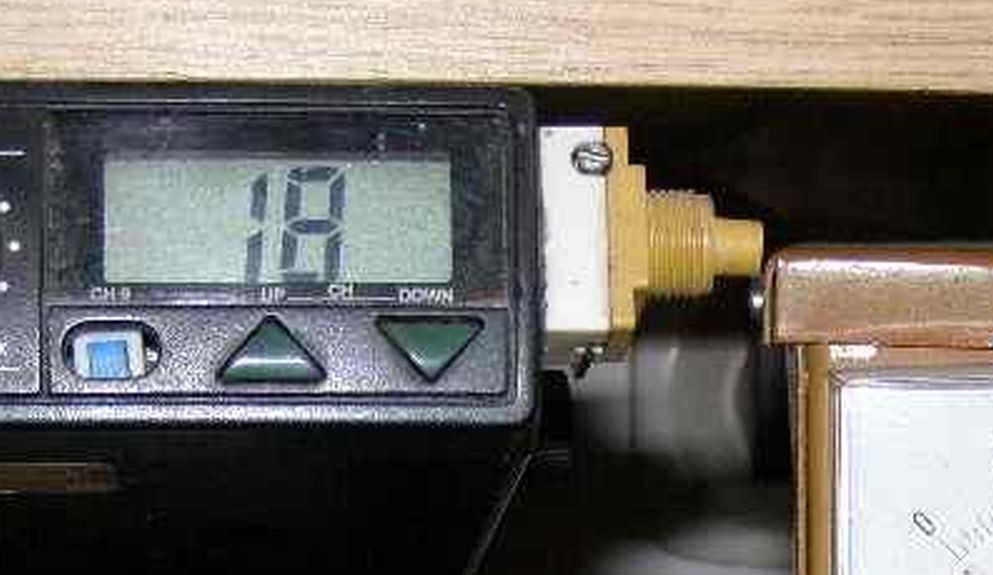

To odpojuje squelch. To je ještě pozůstatek kdy byla stanice trvale zapnutá a bylo takové rušení, že to bylo třeba natvrdo umlčet. Nejprve jsem obětoval tlačítko předvolby CH 9, ale to se brzo rozsypalo. tak to vyřešil externí vypínač.
Ve stanici je namontovaná DTMF volba. Po zadání kódu stanice zazvonila a zapnutím vypínače se otevřela.
My tu byli po revoluci taková parta bláznů kteří si to pořídili a i moje tchýně to měla. A všichni měli selektivku namontovanou. Všichni na CH 18.
No.. Kde jsou ty časy kdy se stanice načerno rozšiřovaly aby se dalo povídat jaký tu byl přetlak. I taxi. Známá hláška... "Pojď bokem. Na B 20. Nebo D 6." Kde jsou ty časy..

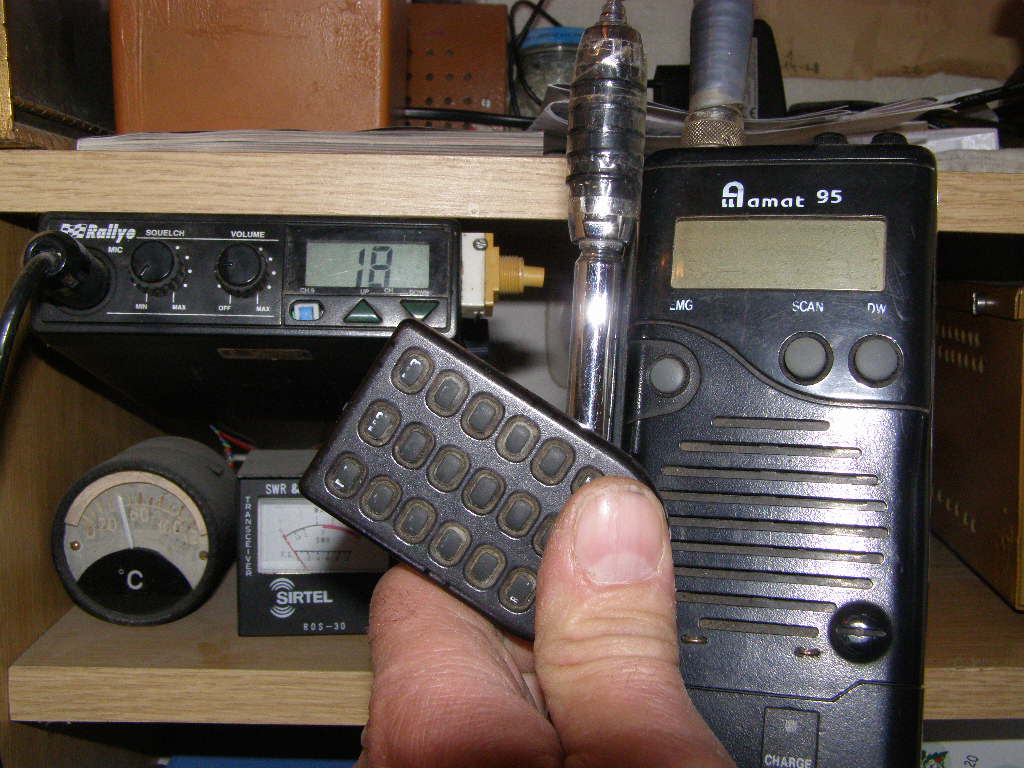

Na obrázku je vlevo dole S metr (původně teploměr z Uazu či kdoví z čeho), vedle SWR (PSV) metr, ruční pípač DTMF kódu (dialer), teleskopická anténa k ručče a ručka. Dneska je ta ručka vystavena mezi rádiama na skříni.

[MiraSt]

To je skutečně hardware hodný toho jména (ten první zdroj), ale opravovat bych to asi nechtěl ani jako autor, který se v tom hnízdu spíš vyzná.

To se neopravuje. To funguje. A když jsem ho poškodil tak odešel MAA 723. Proto je na bambulkách aby se dal lehce vyměnit.

[TAKJAN]

Jo, mám vlastně tři zdroje s 723. Musí se vychytat jak píšete. A vlastně jsem dělal před 25ti? lety zdroj 40A 14V pro automechanika. Topí to hodně. Chodí dodnes, 723 měněna. Tenkrát ještě spínané zdroje moc nebyli.
