5V step down měnič spálená dioda

[Cust]

Ona Schottky totiž generuje poloviční teplo kontinuálním proudem. A mnohonásobně méně při reverzaci. Nemyslím si, že to bude výstupní dioada (ochraná), ale funkční pro DCDC konvertor. Jestli ano, pak jsi tam nic horšího dát nemohl. 4007čka má problém i při usměrňování 50 Hz. Ve spínaných zdrojích pracujících v desítkách kHz až desítkách MHz nemá co dělat.

[MiraSt]

>>....která je na výstupu v serii s GND(nulou)<< Píše, že je na výstupu. Tak až za filtrací. Takže to nebude funkční, ale ochranná. Mohly by to být obyčejné i dvě paralerně.

[HF_Tech]

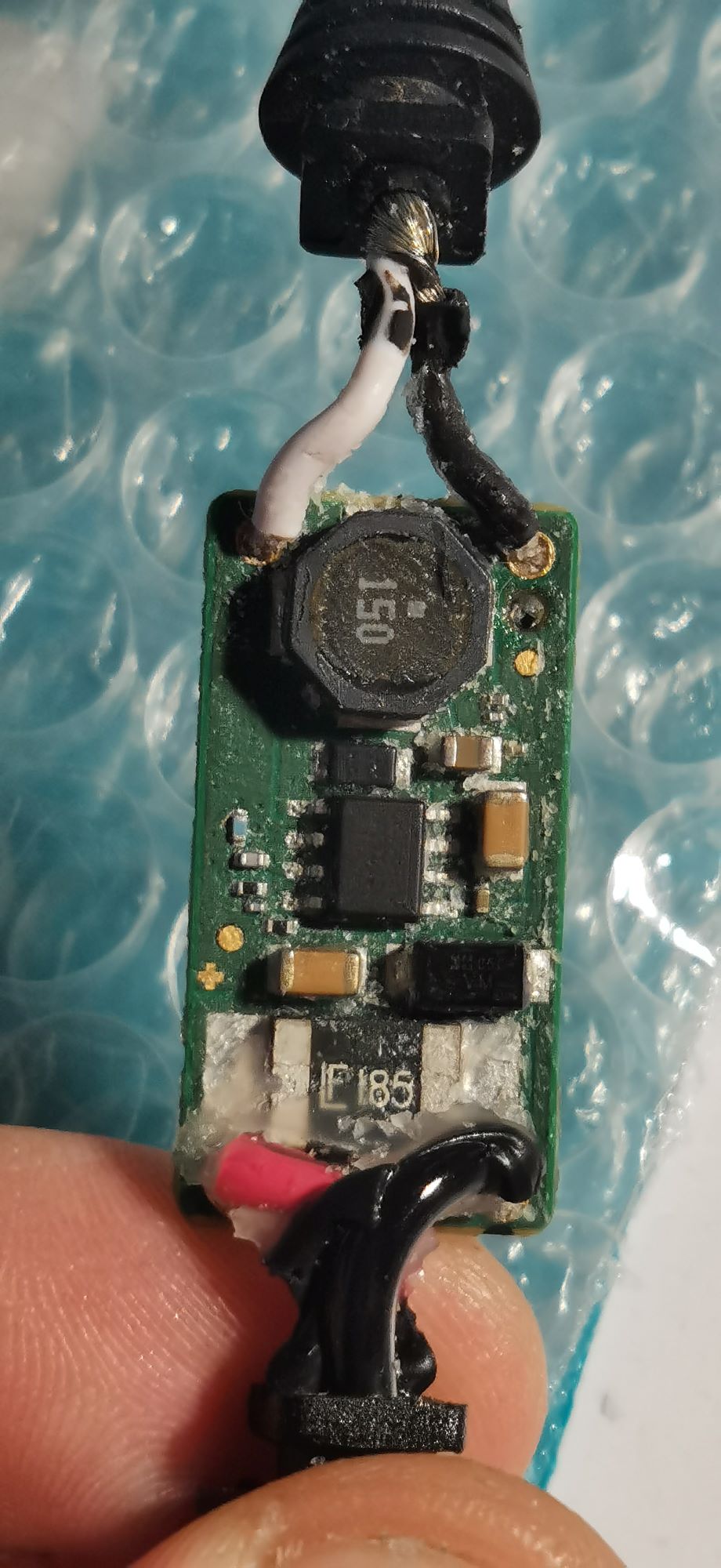

Mňo, kdyby tazatel poslal fotku i druhé strany desky, taxe to mohlo vyřešit hned. Jestli je to stepdown typu buck s výstupem 1A, tak diodou SS24 nic nezkazí.
Na výstupu, ale paraleně k němu, by byl tak maximálně transil s Ubr tak 7-8V.

[drobino]

Pokud je zdroj na 1,5 A, tak by to chtělo zjistit, kde v obvodu je, aby nebyla 1 A dioda (UF4007) přetěžována.

4007 jsem dal jen abych ji vyzkoušel nebyl plán ji tam nechat. Dioda je v serii s mínu takže musí vydržet plné zatížení zdroje. Mrknu co mají na TME a něco vyberu min. 2A. Je tam dost místa tak tam určitě nějaká smd vleze.

[drobino]

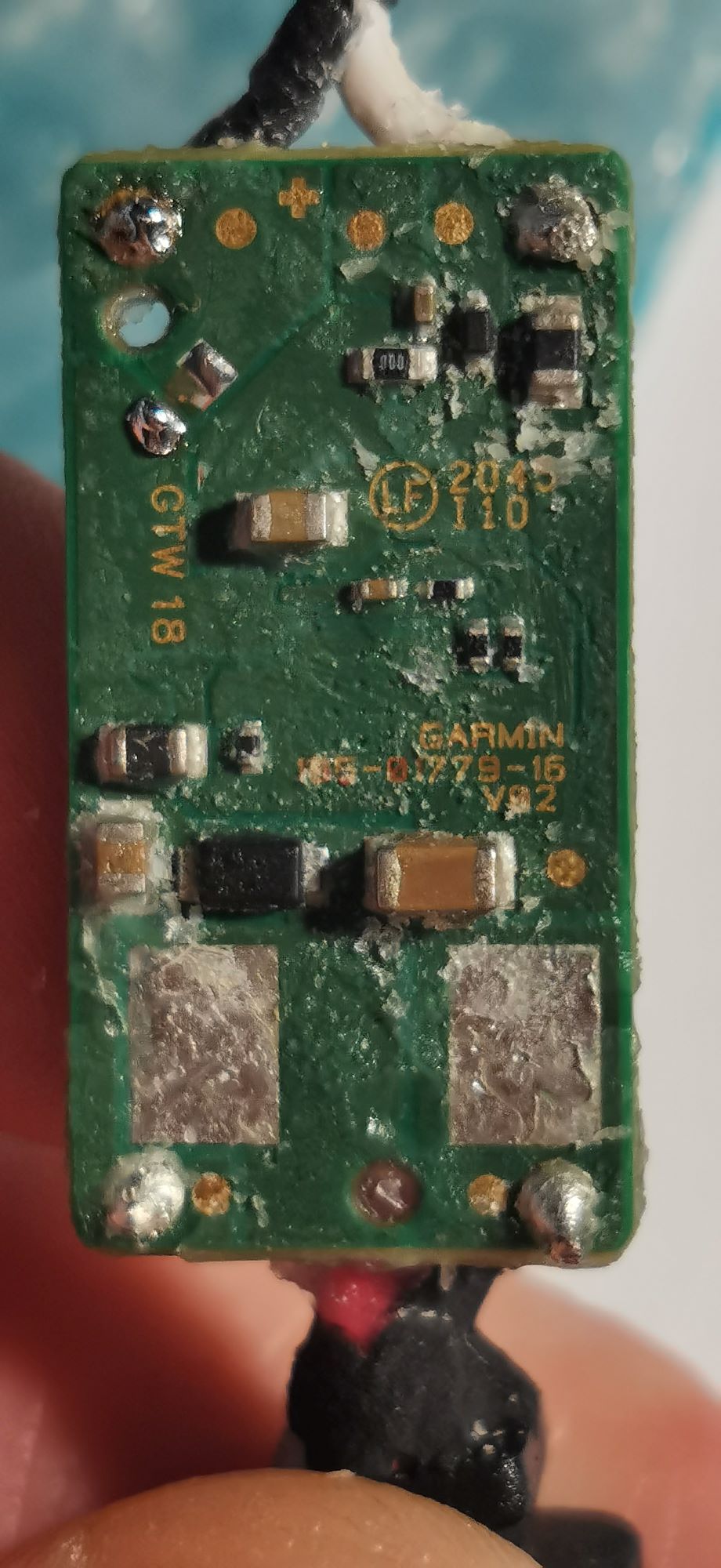

přidávám fotku z druhé strany ale přes silikon co na tom je toho moc nejde vidět.

[samponek]

Vyhoví dioda SS54, má cca trojnásobně menší úbytek než 4007
