STRING - ORCHESTRA Mod.2 Itálie 1976
Popis a fotky zde
Na pohled stejné jsou i nástroje
ELEX K2 String-Orchestra
HOHNER StringVox K2

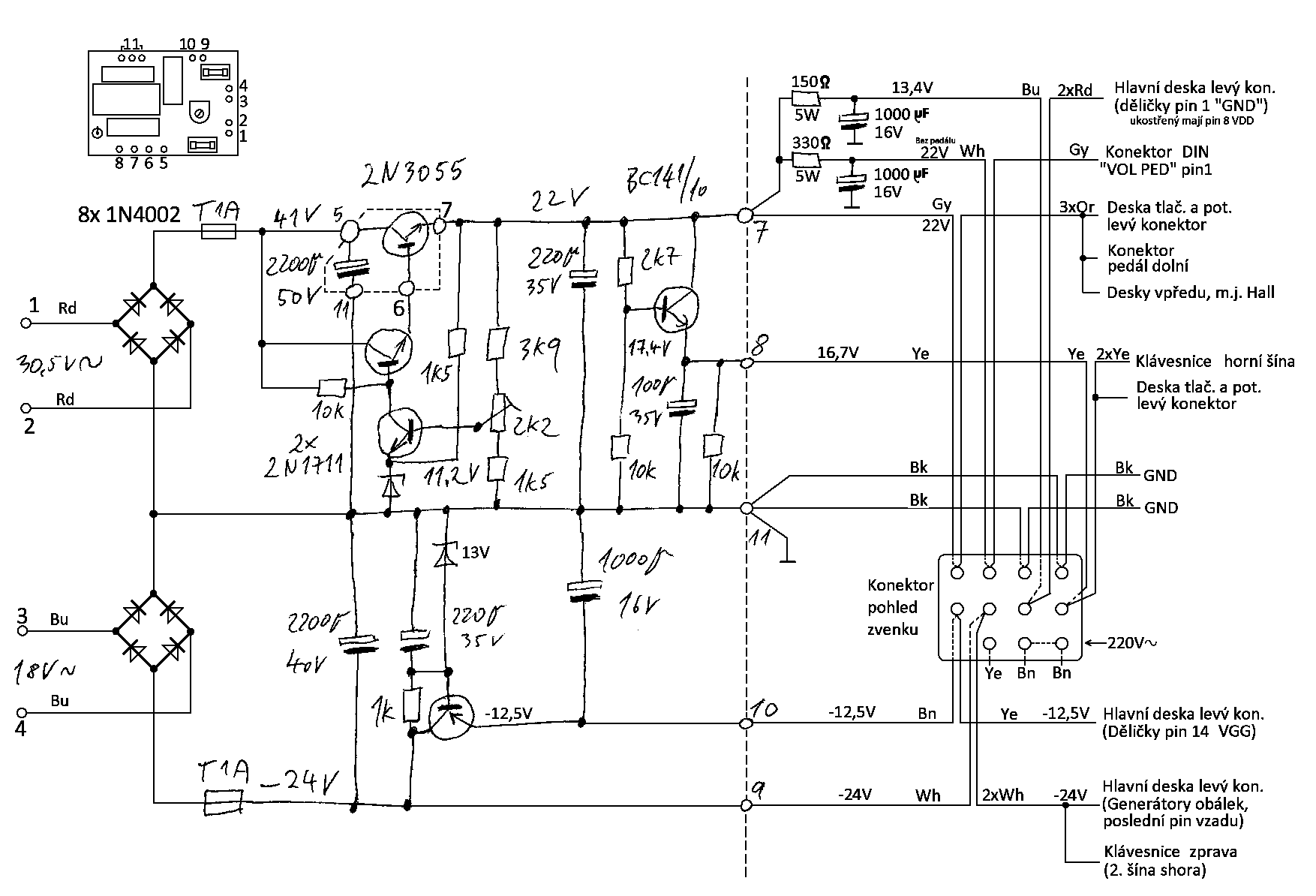

Pro orientaci jsem nakreslil schéma, dávám do placu.
Pájecí špičky jsem čísloval dle značení na desce na straně spojů.

Chybělo napětí 16,7V, vadný BC141/10.

Záporný stabilizátor měl 1N4005 místo ZD, na výstupu -24V.
M.J. napájí děličky TMS3848NC, ekvivalent snad AY-1-5050.
K tomu jsem našel datasheet.
Napájení GND=0, VDD=-13V, VGG=-27V, +/-1V.
V klávesách je ukostřen pin VDD,
takže považuji za správné symetrické napětí +/- 13V.
Osazuji ZD 13V, chtělo by to trochu víc, ale hraje to.

Zdroj má na jedné pájecí liště na střídačku síťové i bezpečné napětí.
Kryt je uzemněný, ale pro jistotu jsem síť zapojil do čokolády.
Tři svorky pro sériové spojení půlek primáru.

Jedna dělička mi chybí, některé mají vakly v objímkách.
Jedna klávesa hraje výš, než má.
Hádám, že některé děličce díky vaklu chybí vstupní signál,
ale MOSFET vystačí i s přeslechem ze souběžného plošného spoje.
