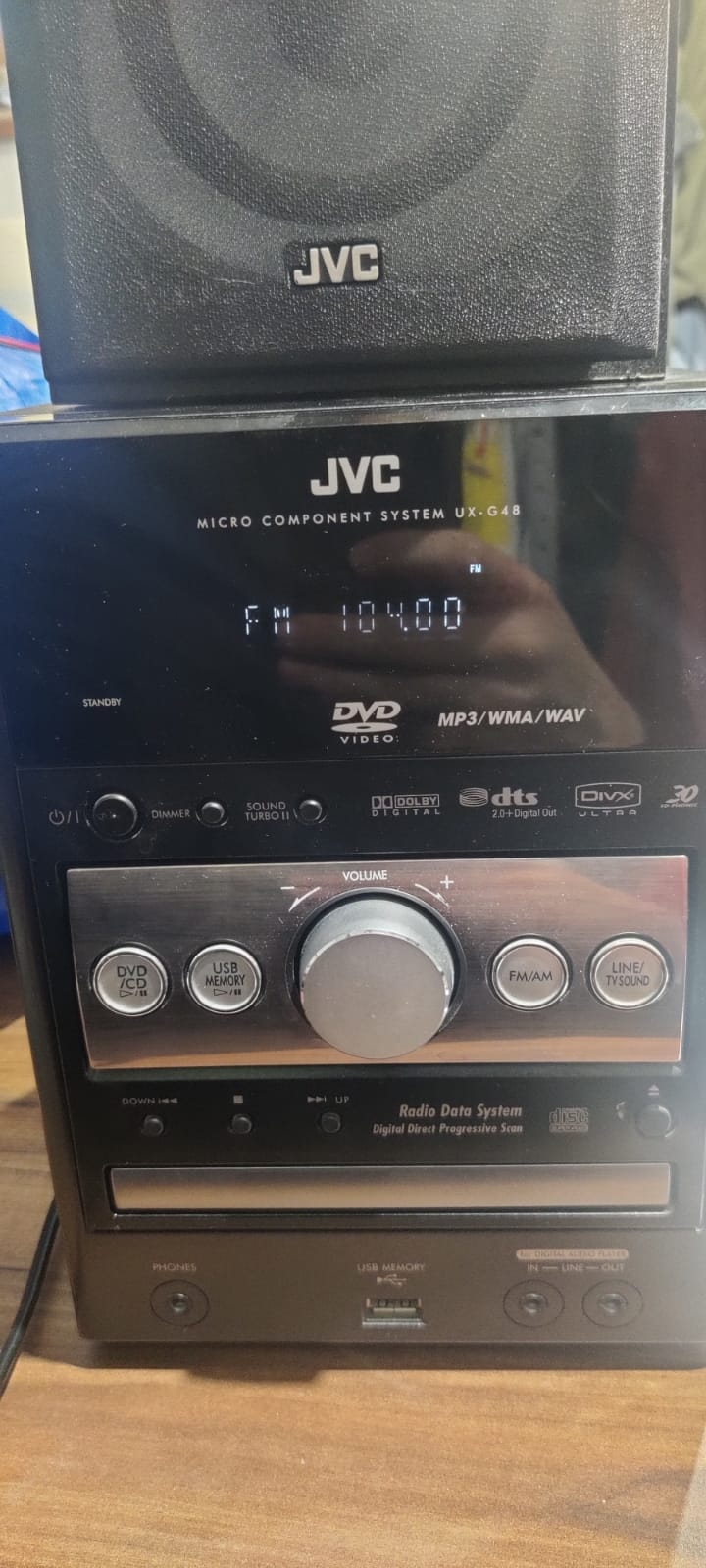

JVC UX-G48 mini system - nefunkcny zdroj
Moderátor: Moderátoři
Nopoznám vnútorné zapojenie MIP4190, (ujo Google nechce poskytnúť datasheet), ale asi- trafo a kondíky C908, C909, R903 a diody tvoria s trafom ladený obvod, ktory sa rozkmitá na nejakej frekvencii. Vútorné zapojenie švabu má nejaký oscilátor PLL, ktorý sa zavesí na frekvenciu ladeného obvodu (trafo a pod.) a cez optočlen je doladovaná frekvencia pulzov aby stabilizovala kmitočet celého primárneho obvodu a tým aj stabilizácie napätia. Ak je jedna časť tohto systemu porušená, tak sa to vlastne vypne. Napájanie ide vlastne cez vývody D(7), a S(4). Vývody trafa 5 a 6, je vlastne sekundár, ktorý vytvára pomocné napätie, pre ďalšiu činnosť švába. Vo vnútri IO sa pravdepodobne odpojí vnútorné napájanie z pinu 7 a celá činnosť IO ide zo sekundáru vývodu trafa 5,6. Funkcia pinu 7 je už len výkonová, na nejaký MOS vo vnútri IO.

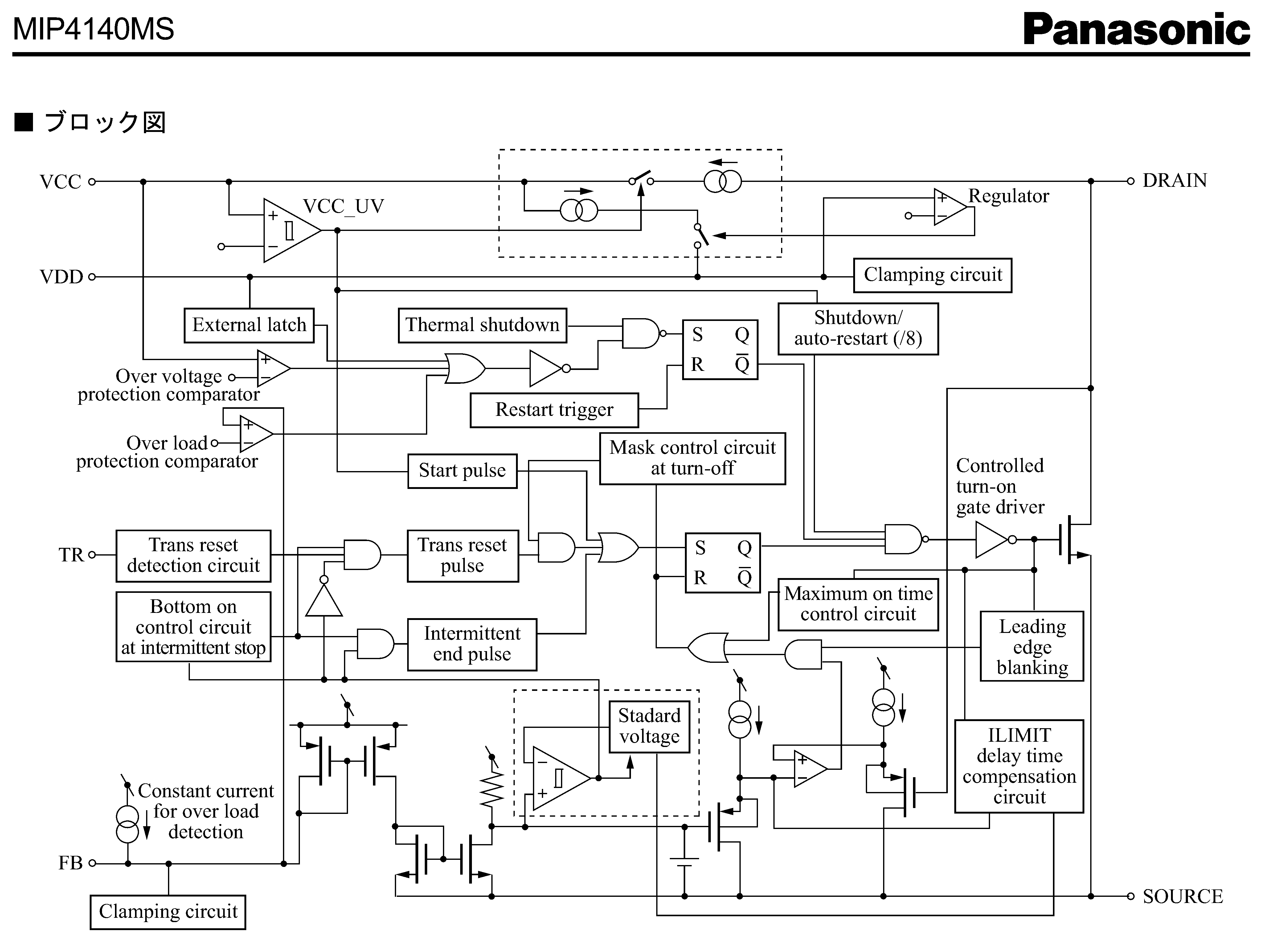

Vnitřní řešení MIP4190 je shodné s MIP4140 (jde o členy téže řady lišící se pouzdry a výkonem) a je v příloze.
Najít se dá takřka cokoliv, jen tomu šmírákovi nesmím říkat ujo (a to ani v žertu) a nesmím se s ním nijak přátelit.
Najít se dá takřka cokoliv, jen tomu šmírákovi nesmím říkat ujo (a to ani v žertu) a nesmím se s ním nijak přátelit.
- Přílohy
-
Kdo chce, hledá způsob;
kdo ne - hledá důvod.
Ze dvou možností často volím tu třetí.
kdo ne - hledá důvod.
Ze dvou možností často volím tu třetí.

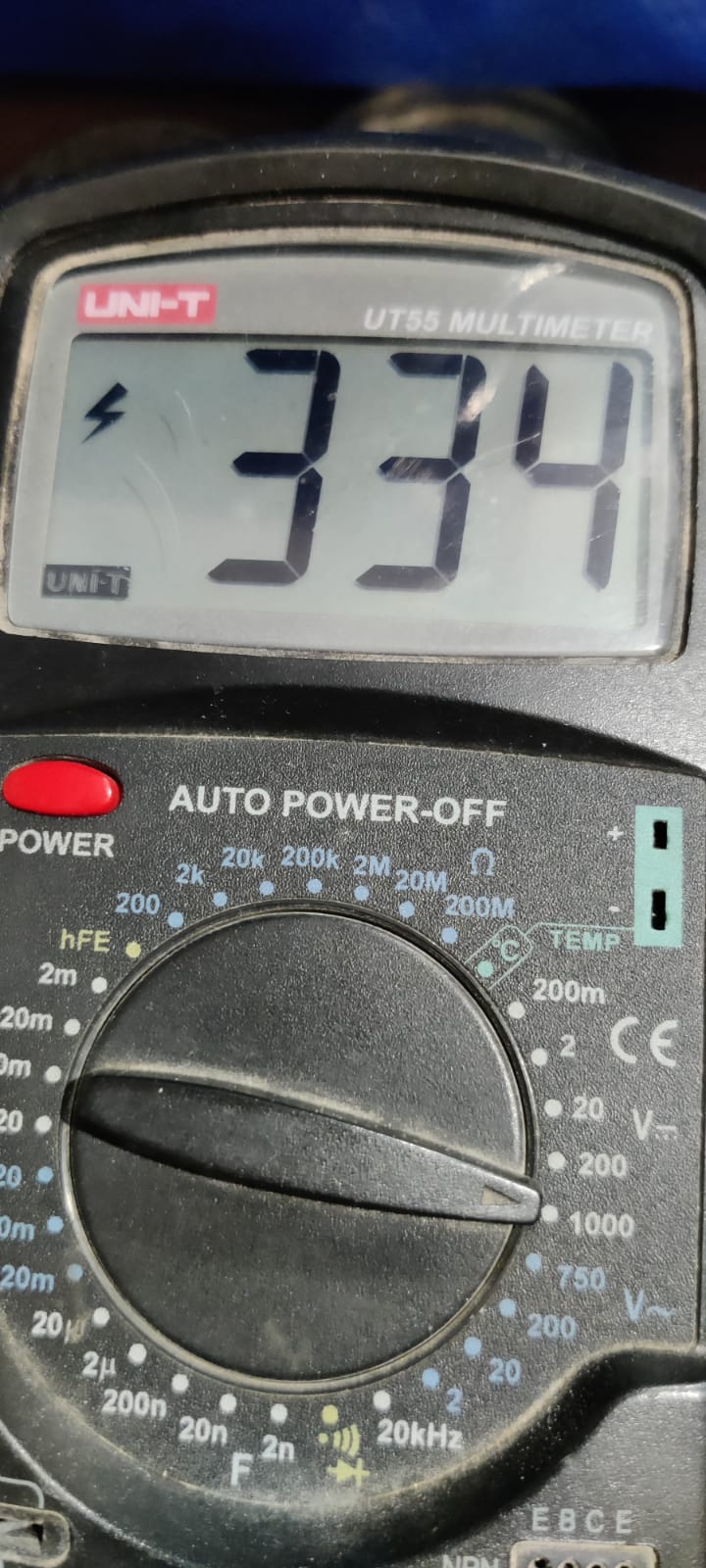

Lipko, ano, napětí pro driver si vlastně vyrábí sám funkcí zdroje. Ale nejprve se ten zdroj musí nastartovat. A to se děje tak, že uvnitř driveru je velký odpor z hlavního +U který pomalu (cca 1 sec) nabije právě ten malý elyt. Když dosáhne asi 12V tak zdroj nastrtuje a pak už běží jak jsi správně pochopil. Pokud na elytu nic není, teoreticky by mohla být ve zkratu dioda z vinutí trafa ale v drtivé většině je svihlý napájení uvnitř systému IO.
..to bude jen ňákej odpůrek
Lipko nespoliehaj sa len na rady o konkretnych súčiastkách, my tu tiež len tápeme, pretože nik nevidí do vnútra tej dosky. Ako som ti poradil ja, najprv pomeraj spoje, aj na plošáku (mikrotrhlina), potom pasívne súčiastky, tie ani nemusíš vypájkovať z DPS, skrat alebo prerušenie nameráš, až potom sa zameraj na polovodiče. Aj tie diody zmeráš orientačne merakom prepnutým na diodove meranie. Hodnoty do 20% ti budú signalizovať, ža sučiastka je pravdepodobne dobrá. I keď aj ja typujem IO, podľa popisu v článkoch a priloženom datashite (inak vďaka-zíde sa).
V příloze je přehled celé série MIP41xx.
- Přílohy
-
MIP41x_series_SMPS_circuit_Panasonic_compressed.pdf- (148.72 KiB) Staženo 78 x
