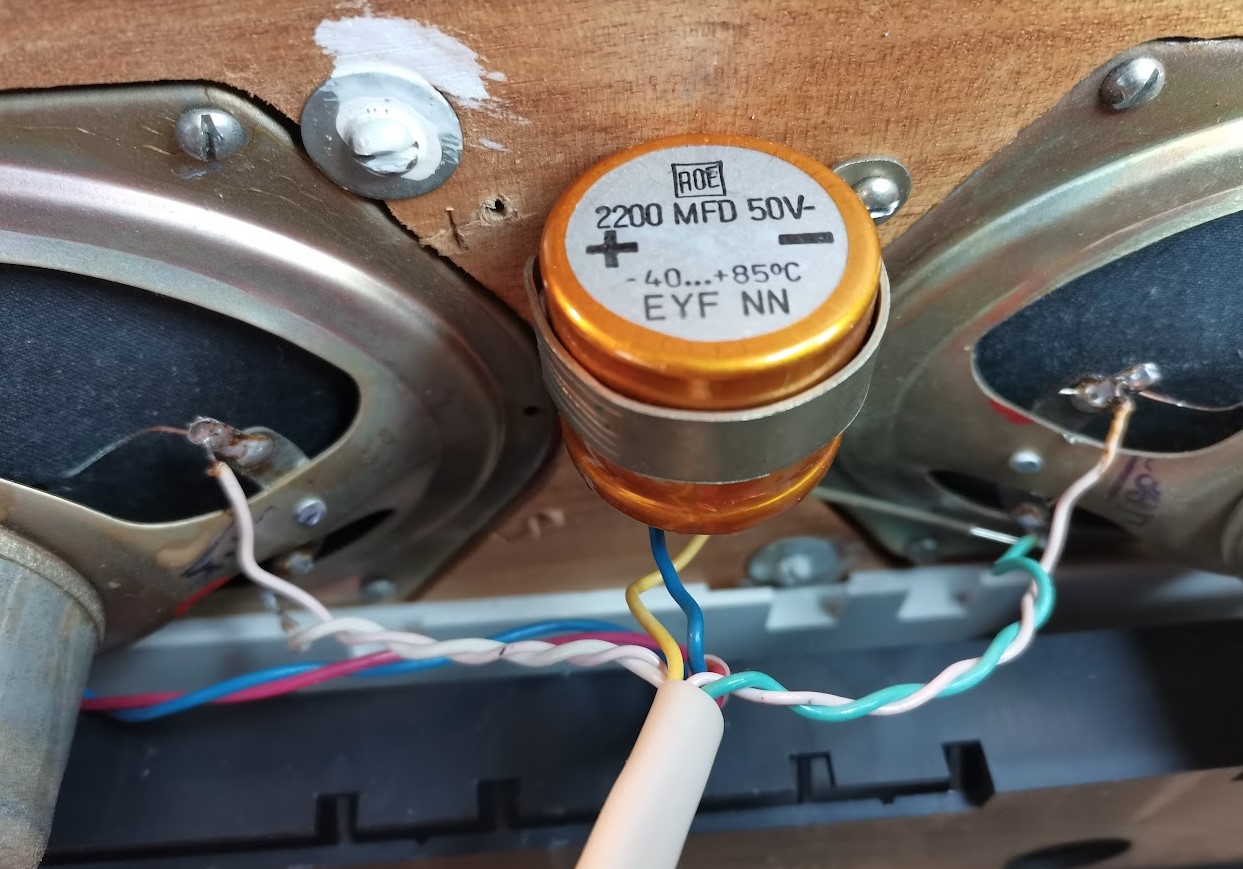

Zná někdo výrobce kondenzátorů ROE? Koupil jsem Rigu 103, už se v ní někdo vrtal a provedl kompletní "recap" a samozřejmě asi ne úplně v pořádku, výstupní zesilovač šumí i při minimální hlasitosti. Hlavní, filtrační kond tam zjevně místo původního, rusáckého nahradil tímto. Rozměrově sedí, ESR v pohodě, akorát kapacita je při měření v zapojení cca o 1000µF větší.
Mimochodem, proč rusáci měli obráceně plus pól na "zem"? I vnitřní zapojení jsou červené vodiče na mínus pól. Málem jsem se nechal nachytat při zapojení napájení.
Kondenzátor značky ROE
Moderátor: Moderátoři
Kondenzátor značky ROE
- Přílohy
-
-
jirka5
- Příspěvky: 768
- Registrován: 27 zář 2014, 00:00
- Bydliště: Very Stupid District, hned vedle okresu Postřižiny
U Rigy 103 je plus pól na kostře, protože v ní jsou použity pnp tranzistory, u kterých je v zapojení SE na emitoru plus, čili je tomu konstrukce přizpůsobena. Dříve se to tak dělalo, i některá bratislavská rádia i rádia západní provenience to tak měla. Nf zesilovač šumí proto, že signál má v cestě 7 germaniových klobouků, které víc šumí než zesilují. Proti novějšímu typu 104 to ovšem není nic, ten "vaří" opravdu vydatně.
Ona ta zapojení tranzistorových stupňů se kreslila podobně, jako zapojení s triodami, vycházela z už zažitých zvyklostí. Kdo s tím dělal, byl zvyklý vidět dole zem (buď jako symbol kostry, nebo jako propojení tlustší čárou), nahoře signál, vztahující se k té "zemi", zatímco napájení se mohlo vést jak "nad zemí", tak "pod ní".
Jenomže PNP tranzistory měly "nad zemí" signál, ale napájení záporné. Někde si zvykli mít na kostře vždy mínus, i když bylo zařízení osazené výhradně PNP tranzistory, jinde si z toho těžkou hlavu nedělali a kostra byla kladná.
Jenomže PNP tranzistory měly "nad zemí" signál, ale napájení záporné. Někde si zvykli mít na kostře vždy mínus, i když bylo zařízení osazené výhradně PNP tranzistory, jinde si z toho těžkou hlavu nedělali a kostra byla kladná.
Jo, třeba teslácký Akcent, nebo všechny ty Moniky, Dolly a spol jsou PNP, ale kostra je záporná. Zato třeba Sázava, která je z větší části NPN křemík, má ve schématu atypicky rozdělenou kostru a plusem na zemi v té NPN vf části.Hill píše:Jenomže PNP tranzistory měly "nad zemí" signál, ale napájení záporné. Někde si zvykli mít na kostře vždy mínus, i když bylo zařízení osazené výhradně PNP tranzistory, jinde si z toho těžkou hlavu nedělali a kostra byla kladná.
