DJX700 - porucha VU metru

[Yenki]

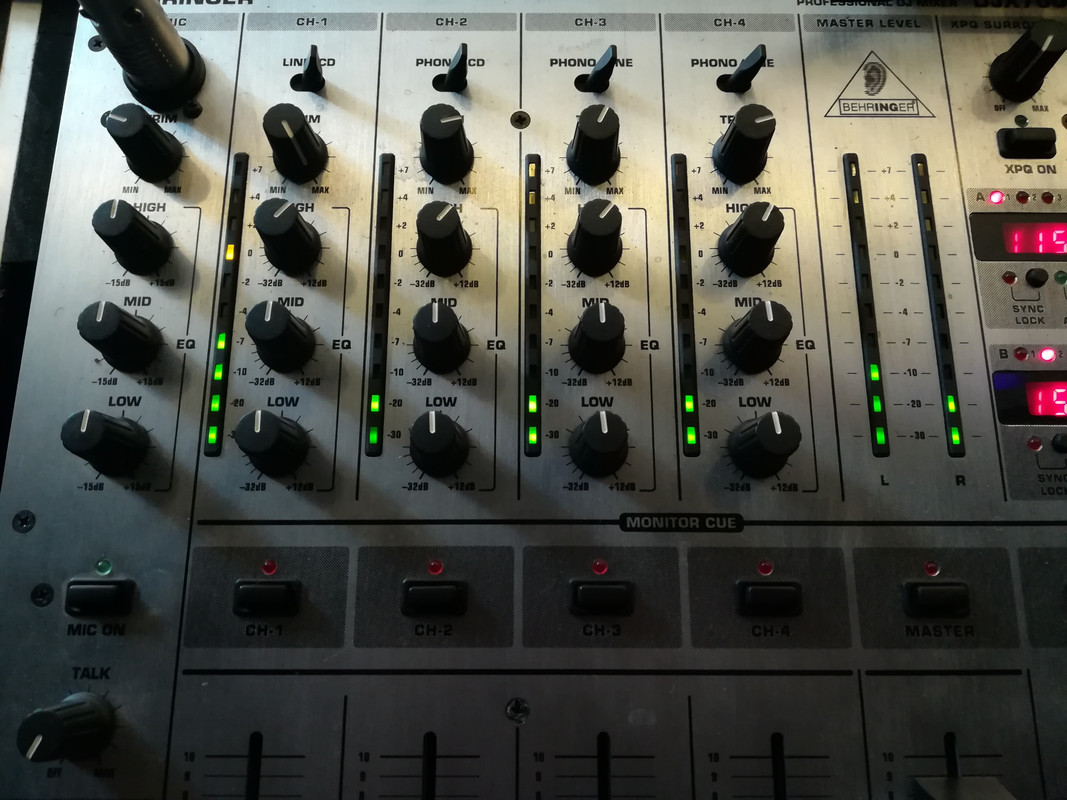

Zdar technici, mám dotaz ohledně mixu DJX700, který po zapnutí (a vlastně stále) ukazuje na všech VU metrech úroveň signálu -20dB (svítí stále dvě spodní LEDky), někdy i -10dB, viz obr. Všechny vstupy hrají normálně, bez šumu, prskání (s ohledem na kvalitu mixu, prostě dobře). Jako by tam byla nějaká ss složka.
Co to prosím je? Popřípadě, jak to odstranit?

Díky za rady.
Jirka

[rnbw]

VU metre budu mat asi spolocne napajanie. Zacal by som tam.

[masar]

Taky bych podezíral nejdříve zvlnění napájecího napětí pro VU-metry. Je to napájecí větev +5V - viz schema ke stažení zde.
ALE nemusí tomu tak být, příčina může být i vadný (studený) zemnící spoj. Osciloskopem by to mělo jít snadno odhalit.

[ok1hga]

když dáš na všech kanálech "LEVEL" a "TRIM" na minimum, je to tam také ???

[Yenki]

Ano, i když není nic na vstupech. Logicky mě napadl ten zdroj, ale mix jinak funguje dobře i efekty, takže jsem to ještě nechtěl kuchat. Čekal bych právě i poruchu efektů, kdyby bylo chyceno napětí 5V.
Ale občas se stane, že na VU metrech není nic, žádná anomálie. Ale to je zřídka.

[ok1hga]

tipnul bych si na závadu kolem IC28, IC29
jsou společné pro všechny VU metry, pracují v nějakém multiplexu . . .
pokud jsou načnuté některé výstupy, bude to dělat na všech VUmetrech současně.

ale stejně by to chtělo vyloučit přítomnost nějakého parazitního signálu na vstupech VU metrů.
MTRIN1 až MTRIN6 na IC26 (asi to bude nějaký zákaznický PIC)

[masar]

MTRIN1 až MTRIN6 na IC26 (asi to bude nějaký zákaznický PIC)

Ne, je to "zákaznický" MB89193A (Fujitsu)
Spojení kteréhokoliv z těchto analogových vstupů (MTRIN) s GND by prozradilo, "kde kopat", t.j. jest-li před procesorem nebo za ním.

[Yenki]

Konečně jsem se dostal to rozdělat. Zdroj prakticky bez zvlnění. Zarazilo mě , že zem stabilizátoru 7805 není, jak je ve schématu, spojená se zemí +- stabilizátoru 7815 a 7915. Po složení se už chyba na signalizaci zatím neprojevuje. To co nemám rád: Závada odstraněna, ale příčina nezjištěna.
