Eagle brd to BMP ( strana a + strana b)

[elnovy]

Návrh dvojstranné desky s exportem na gerber tak aby to bylo vyrobitelné
v továrně v cz nebo jinde mám to umím . Viz příloha .
...

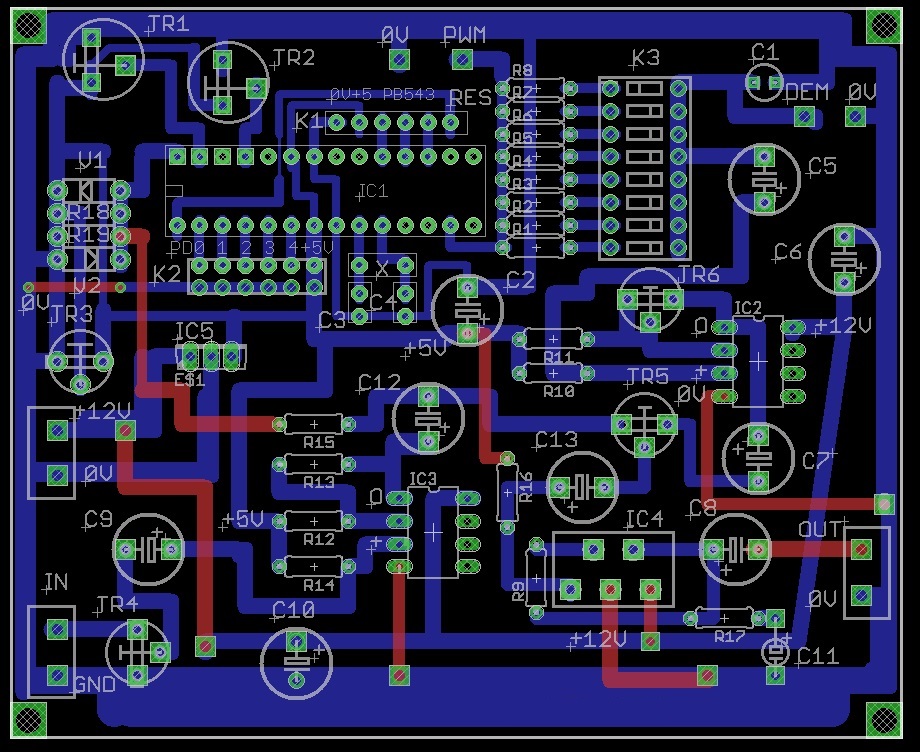

1.Chci ale mít i bmp obrázek strany spojů s otvory ...//gerber vievr on line je jen pro kontrolu
malá rozlišitelnost ?
---
2.Chci ale mít i bmp obrázek strany součástek s otvory ...gerber vievr on line je jen pro kontrolu
malá rozlišitelnost ?
....
Nevím jak na to aby se dalo foto cestou snadno vyrobit dvoustranný dps a ručně vyvrtat .
...
Děkuji za pomoc jak na to.

[dj_Paul]

nechej zobrazené jen vrstvy které chceš a dej tisk...

Nebo ten dotaz blbě chápu

[elnovy]

ja tiskárnu nemam .....v autocadu chci tisknout na obrazovku jen modrou vrstvu s dirama a druhy print screen rudou vrstvu s dirama

[GeorgeB]

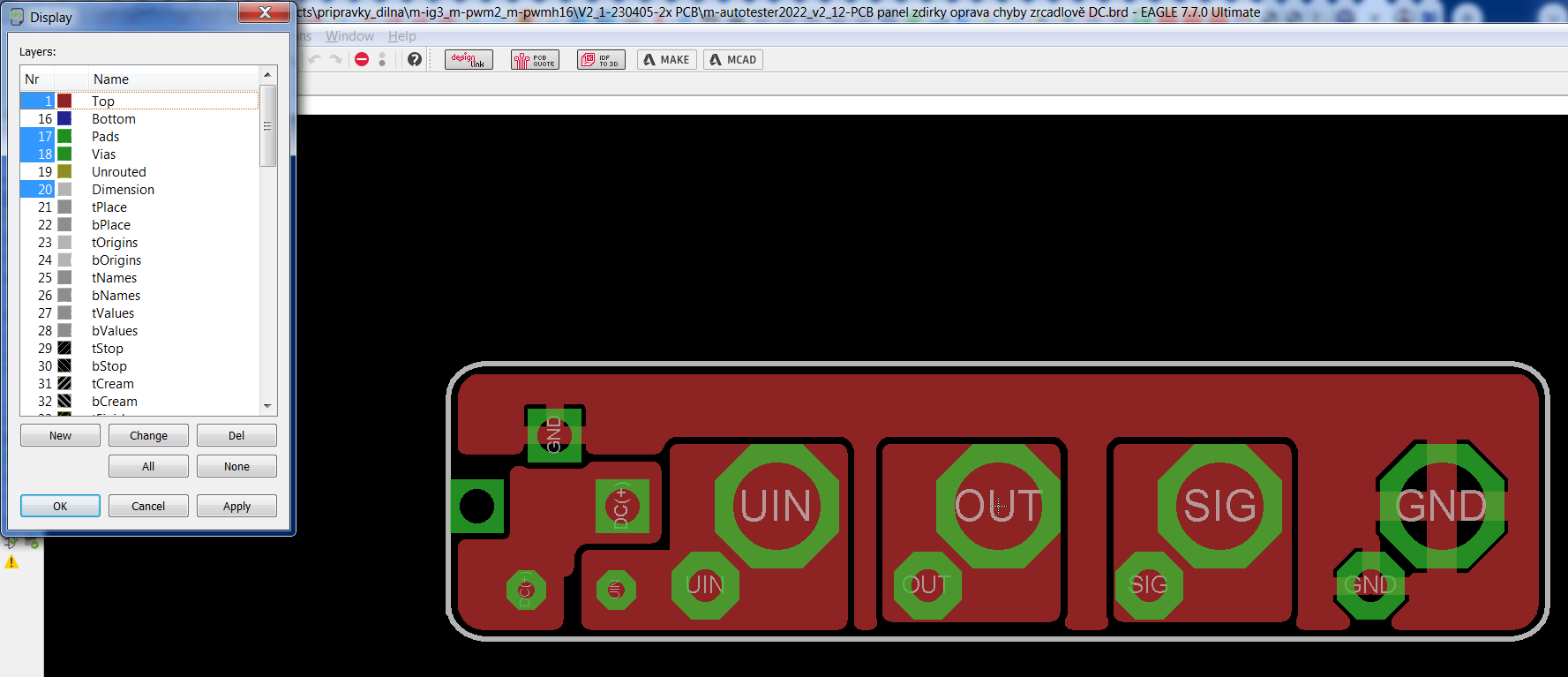

1) zapnu zobrazení hladin: TOP, PADS, VIAS, DIMENSION

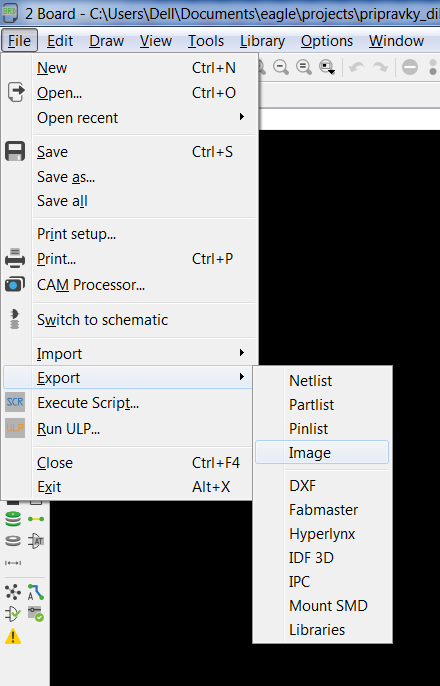

2) File-Export-Image

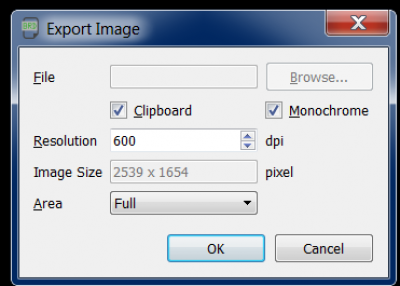

3) Monochrome, alespoň 600DPI

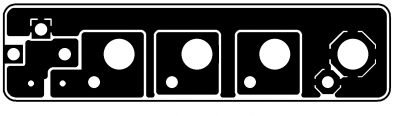

4) Výsledný obrázek invertovat barvu a případně zrcadlit BOT

[dj_Paul]

ja tiskárnu nemam .....v autocadu chci tisknout na obrazovku jen modrou vrstvu s dirama a druhy print screen rudou vrstvu s dirama

Můžeš tisknout do PDF, třeba

[elnovy]

do bmp uz to facha a jak do pdf ???
moc děkuji !!!!

[GeorgeB]

Export do PDF:

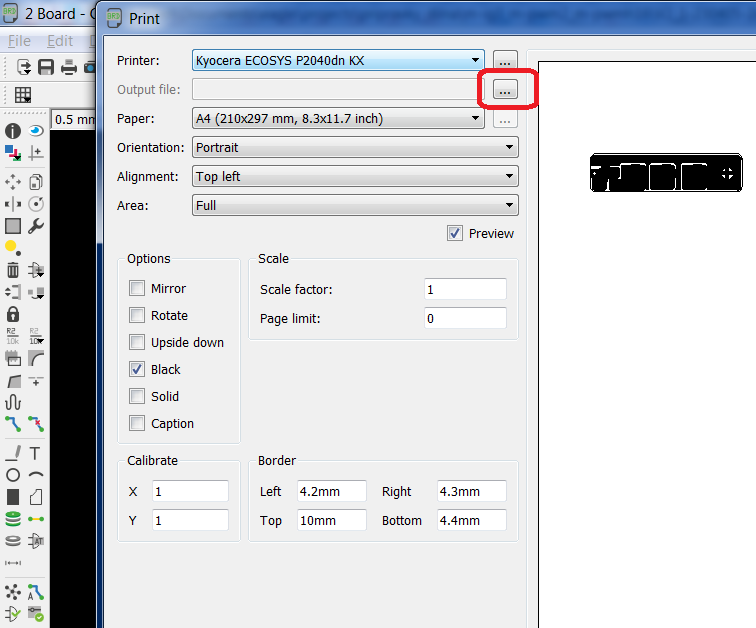

Print- Output file...

[elnovy]

SUPER UZ PDF FACHA DIK !!!

[Celeron]

Bacha na měřítko PDF. Namaluj si třeba na jedný hraně desky kótu a nebo jen rozměr a pak si to přeměř. Mě se stalo, že vytištěný PDF-ko bylo v obou osách na 100 mm o cca 2 mm větší. Dodnes nevím proč.

[elnovy]

dík
