Signalova trafa Tesla CN 157 xx a podobna

[eleferner]

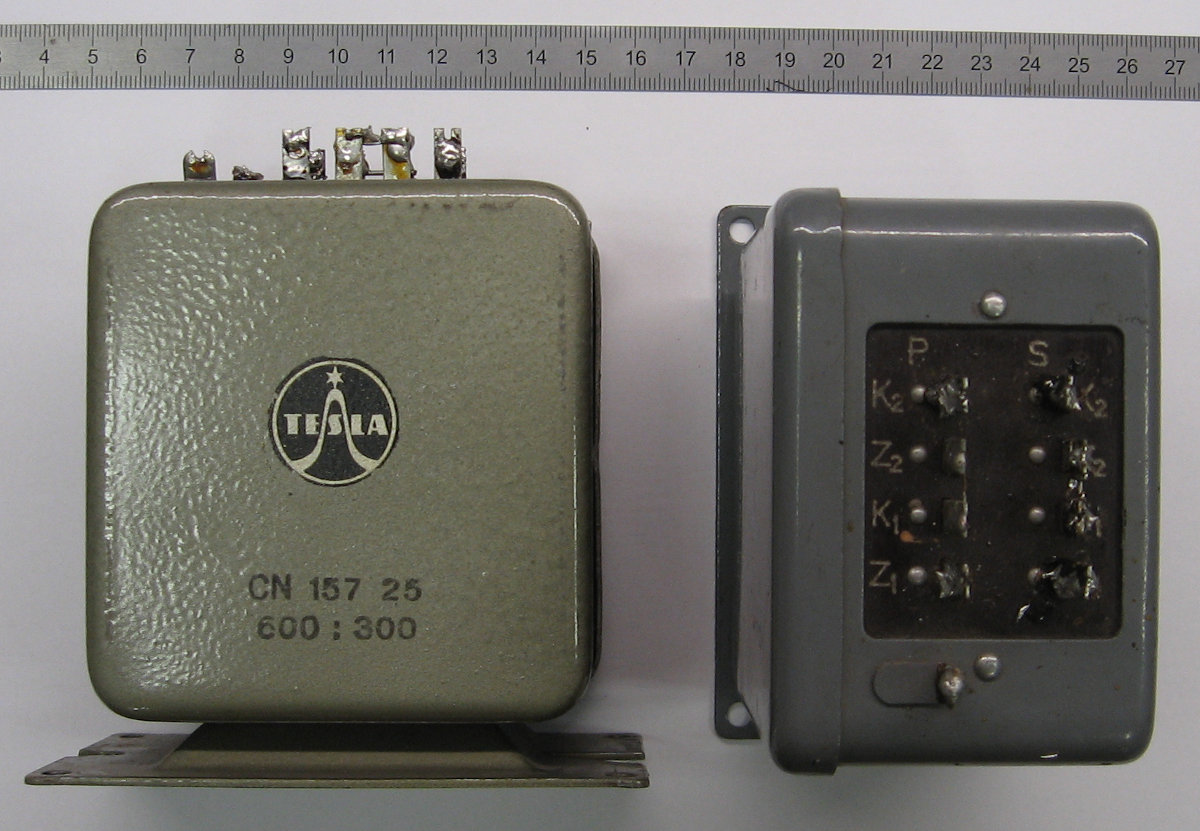

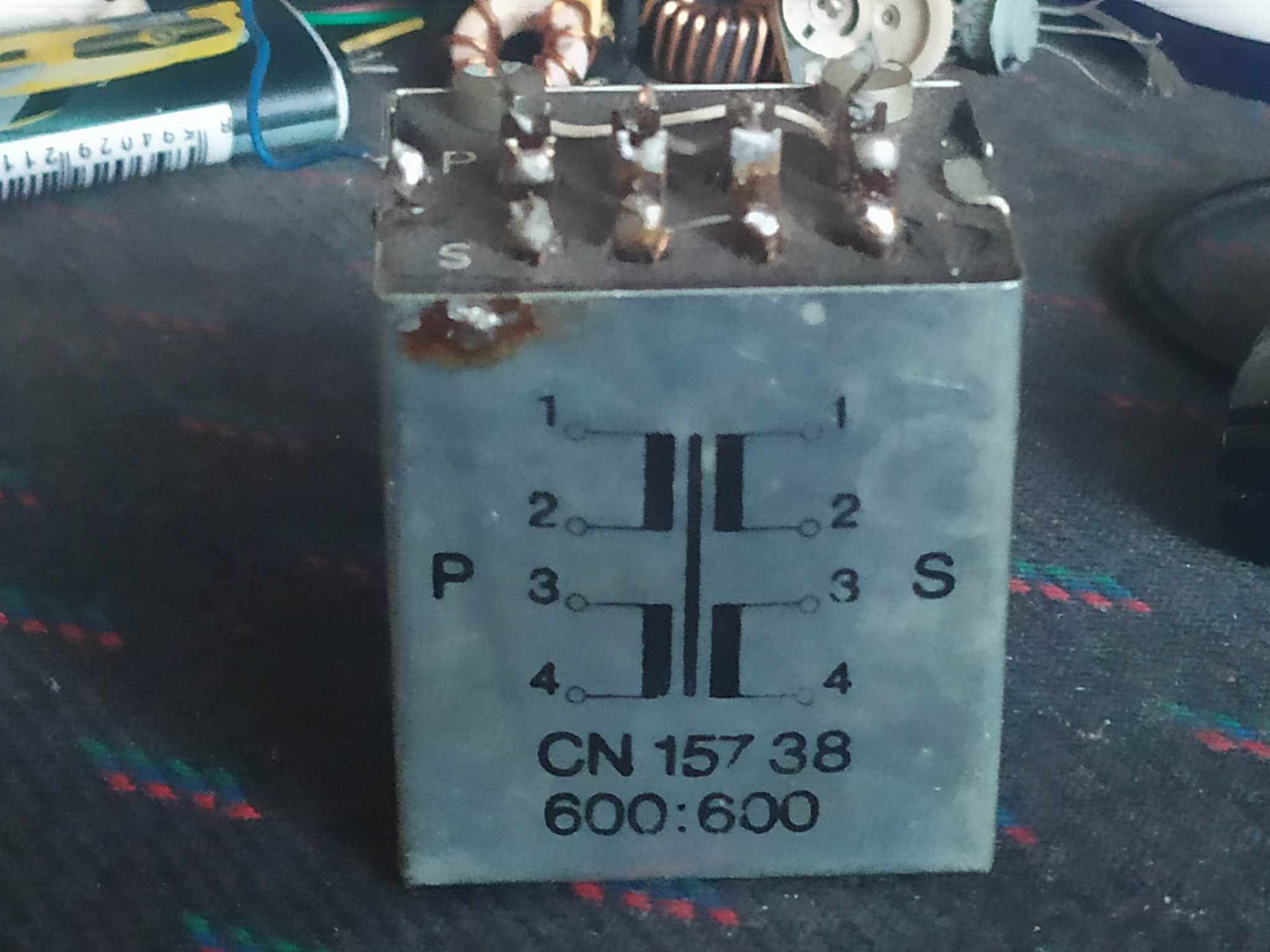

Dostaly se mi do rukou bytelne kovove krabicky s logem Tesla, ktere maji typove oznaceni CN 157 25, CN 157 50 a K 36 E 446 77. Maji rozmery cca 10x10x6 cm a podle hmotnosti soudim, ze uvnitr jsou transformatory. Asi to budou signalove transformatory, protoze na nekterych kusech je 600:600 ohm nebo 600:300 ohm. Nevite k cemu presne slouzily? Nenajdete k nim nejake udaje? Diky.

Edit: pridal jsem fotku

[ok1hga]

dej sem pár kloudných fotek . . .

[samec]

Přehled transformátorů
http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=80010

[ok1hga]

aha . . .

Tesla Kolín :
CN157 38 1:1 Translátor pro telekomunikace a DR, jádro M12/0,17, používaný také jako nízkoimpedanční
izolační a symetrizační trafo pro rozhlasové modulační linky 1,55V – 3,1V. 4 samostatná vinutí,
možnost středu vinutí /fantom/, nebo sym. odbočení signálu, nastavitelný převod 1:4 až 4:1
/150:600:150Ω/. Do vnitřního prostředí bez elmg. rušení 50Hz.
CN157 25 1:2 Translátor/transformátor pro telekomunikace a DR
K36E42694 1:1 Translátor velký pro telekomunikace, toroidní jádro, používaný i jako nízkoimpedanční izolační a
symetrizační trafo pro rozhlasové modulační linky 1,55V – 6,2V. 4 samostatná vinutí,
možnost středu vinutí /fantom/, nebo sym. odbočení signálu, nastavitelný převod 1:4 až 4:1
/150:600:150Ω/, 2x elmg. stíněný, impregnovaný a zalévaný, izolace 2kV/50Hz, do vlhka i
vnějšího prostředí, zarušeného 50Hz, impulsně, nebo vf.

[eleferner]

Aha, ja jsem to predtim googlil s mezerami, proto mi to nic nenaslo. Co znamena DR? Dratovy rozhlas?

Az budu mit chvili, tak zkusim zmerit jejich prenosovou charakteristiku, jestli by sly pouzit jako oddelovaci trafa pro linkove audio. Nebo nedal by se k nim najit dobovy datasheet?

[ok1hga]

to pédéefko je i tady . . .

Tesla Kolín :
CN157 38 1:1 Translátor pro telekomunikace a DR, jádro M12/0,17, používaný také jako nízkoimpedanční
izolační a symetrizační trafo pro rozhlasové modulační linky 1,55V – 3,1V. 4 samostatná vinutí,
možnost středu vinutí /fantom/, nebo sym. odbočení signálu, nastavitelný převod 1:4 až 4:1
/150:600:150 ohm/. Do vnitřního prostředí bez elmg. rušení 50Hz.

[Sendyx]

Některá trafa z těch CN... jsem před časem měřil, něco měřil myslím i Petr Vinš a HM a další. Vzhledem k omezené dostupnosti je to už dost nezajímavé. Těch translátorů se vyhazovaly mraky v 90. letech, dnes je to spíš rarita.

[eleferner]

Nasel bys, jak ti ta mereni vysla?

[Sendyx]

Zkusím najít, ale příležitostně... Ono je celkem blbé, že se použily nejméně 2 odlišné metodiky měření, v jednom případě buzení z nízké impedance + definovaná zátěž, v druhém případě asi loop z A1 nebo Melissy, takže trochu neporovnatelné.
Co já jsem tyhle kostky měřil, tak to na kvalitní audio nebylo, taky to pocházelo z telekomunikací a asi z modulačních tras DR a Civilní obrany.

Něco málo z tuzemských traf je tady :
https://mereni.prodance.cz/?category=2

[Lukas-Peca]

Na dráze se to dodnes používá jako oddělovací trafo pro telefonní linky. Chodí přes to i digitální komunikace v tzv. nadhovorovém pásmu. Vžitý název je translátor a vyrábí se to ve skoro stejné podobě dodnes.

[eleferner]

Proc se na draze ta trafa do tech tel. linek davaji? Ochrana pred zavlecenym cizim napetim? Preruseni zemnich smycek? Neznas tam nekoho, kdo by si je vzal? Celkem jich mam 6 kusu.

A co znamena ta zkratka DR?

[Lukas-Peca]

Na dráze jich máme dostatečnou zásobu Důvody jsou takové, jak říkáš, většinou jsou přímo na translátoru umístěny i bleskojistky (viděl jsem případ, kdy po bouřce bleskojistky i translátor lehly plamenem, ale přívodní ranžírový drát byl netknutý).

DR je zkratka pro rozhlas po drátě. Občas se nesprávně používá zkratka RPD.

[eleferner]

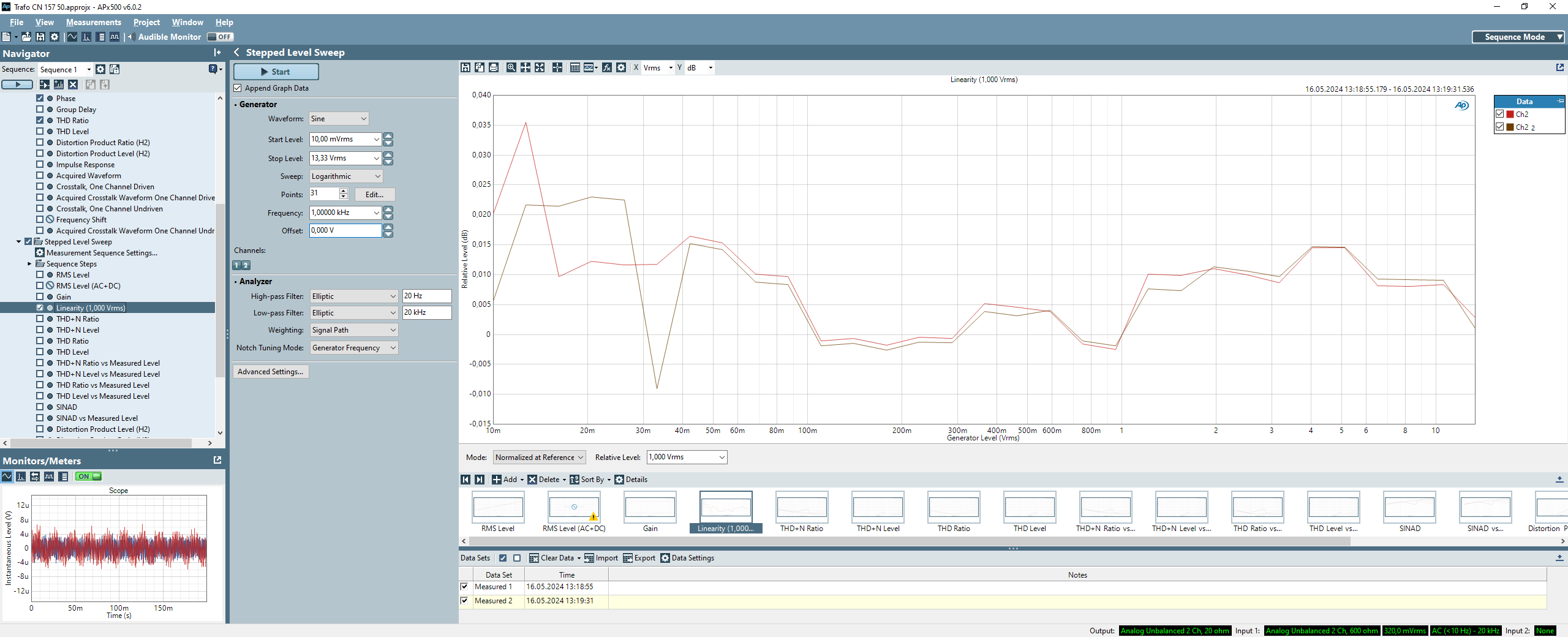

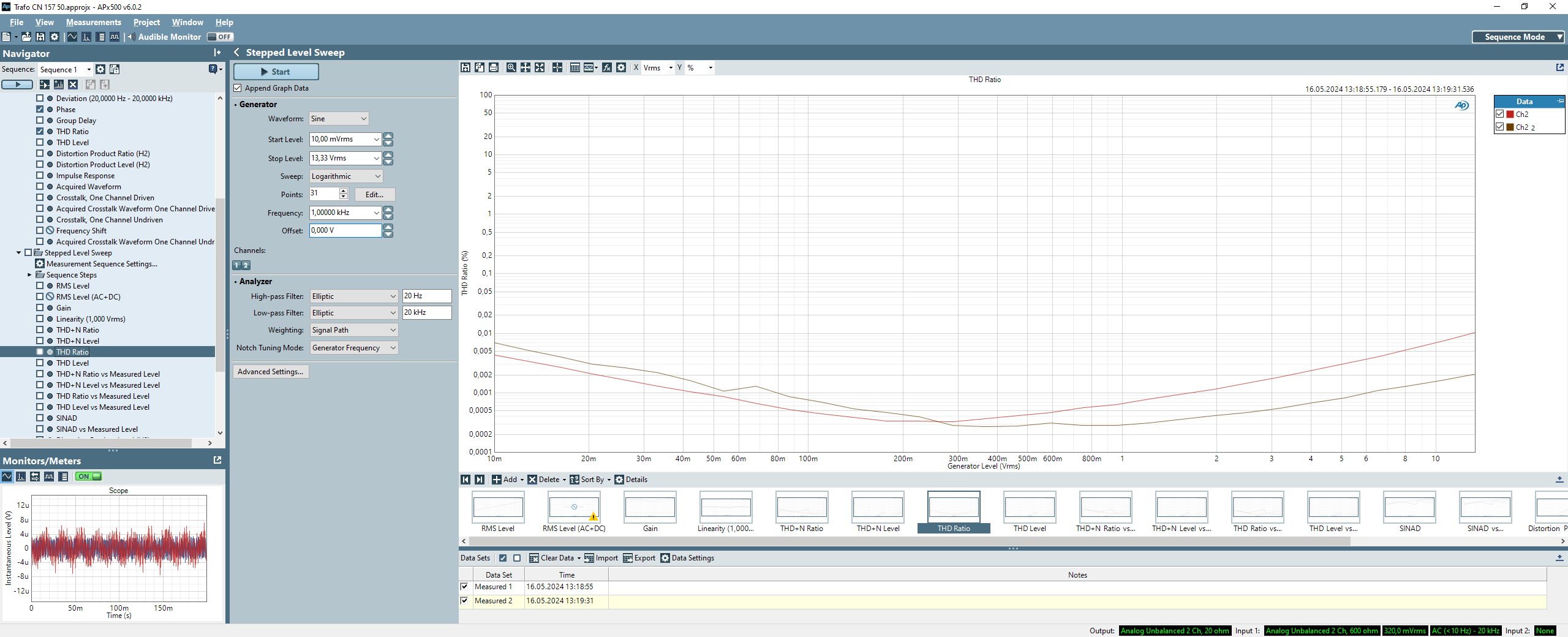

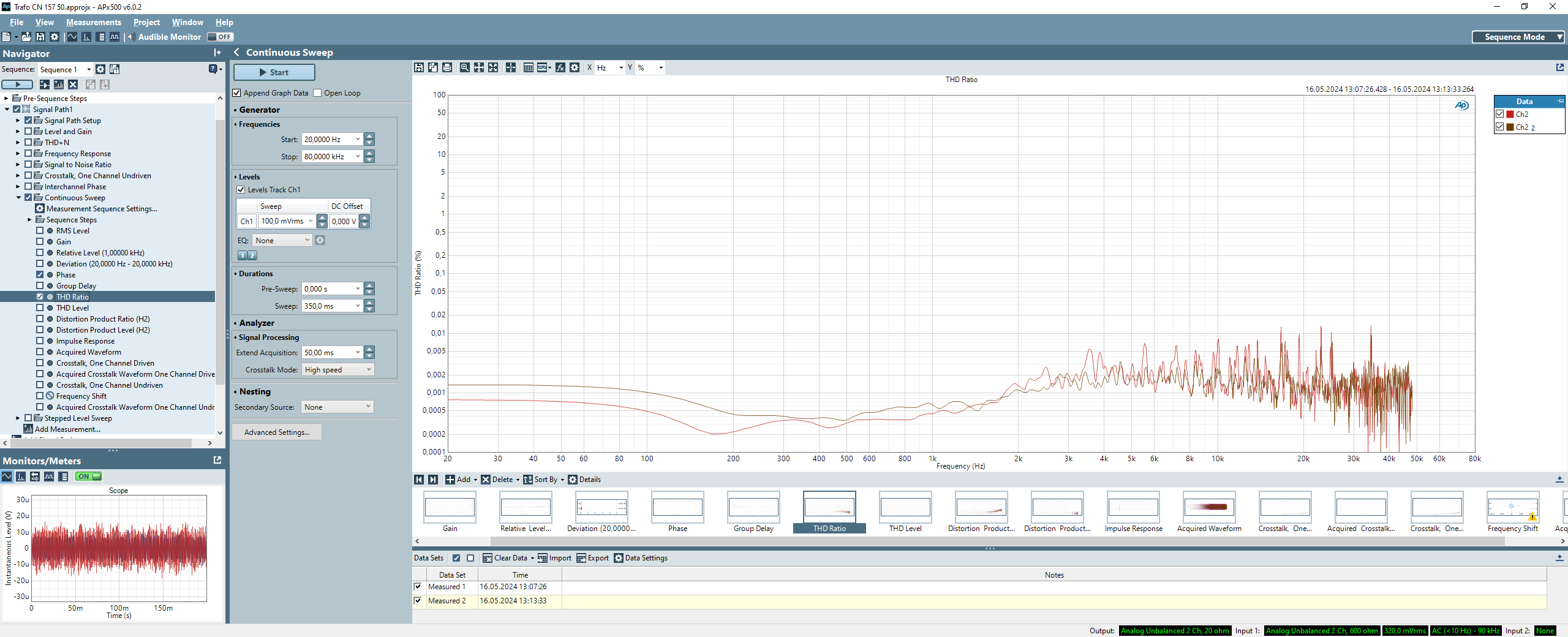

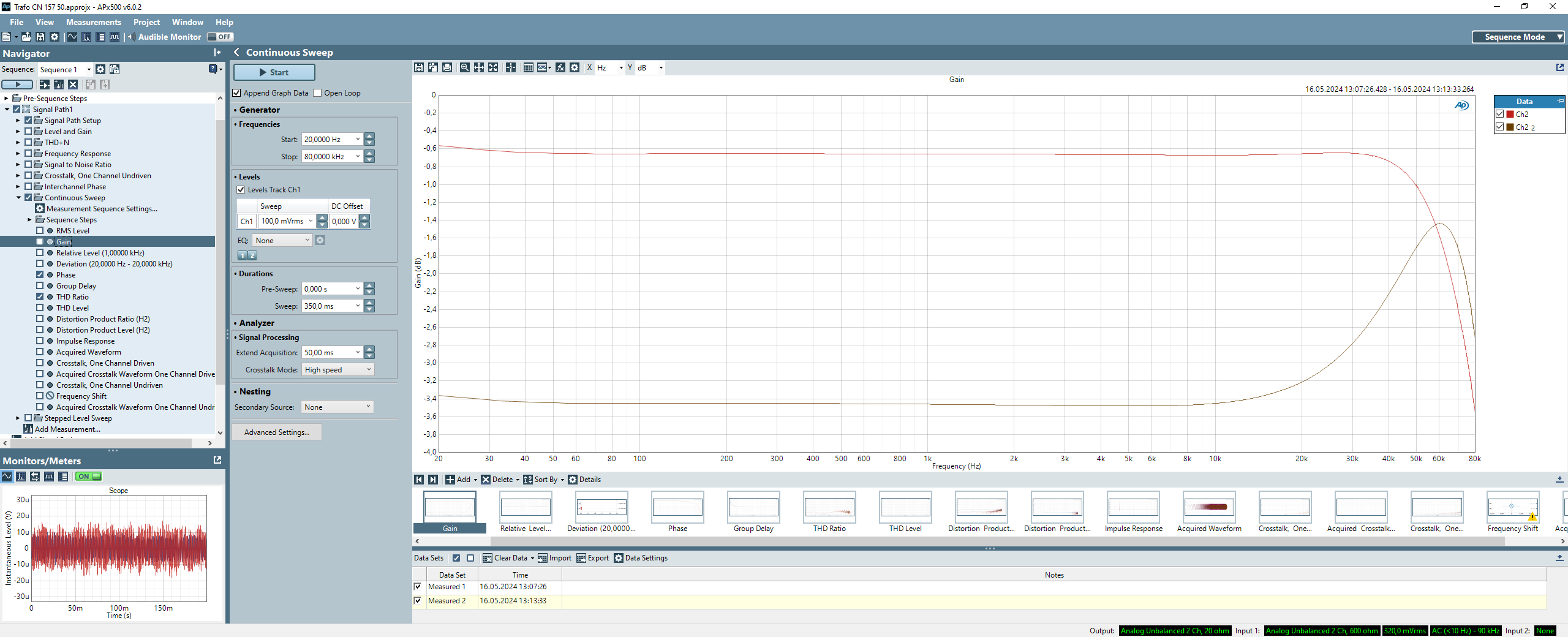

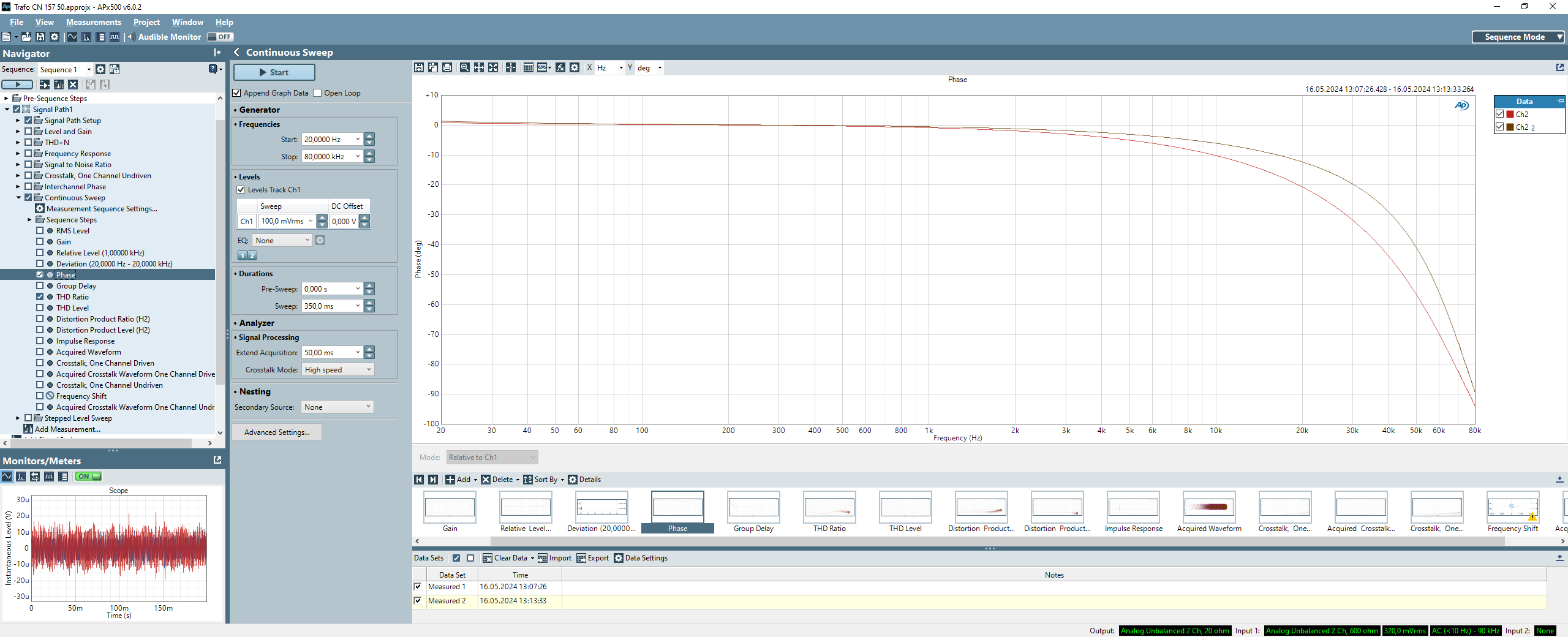

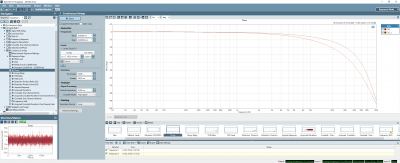

Konecne jsem mel volnou chvili na Audio Precision APX525, takze jsem zmeril ta trafa. Prvni bylo CN 157 50 (600:600 ohm, cervene krivky), druhe CN 157 25 (600:300 ohm, hnede krivky). Prikladam vysledky mereni, primar byl buzen primo generatorem, na sekundaru byla 600 ohm zatez. Ale i bez zateze byly vysledky podobne.

Vysledky mne docela sokovaly, trafa jsou linearni az do 13 Vef (vic APX525 neda). Kontroloval jsem to 2x, ale opravdu je to tak. CN 157 50 by bez problemu sla pouzit do hifi audio techniky, akorat na to jsou moc velka a tezka. Neni divu, ze to soudruzi s telekomunikacemi daleko nedotahnuli, kdyz takto kvalitnimi trafy plytvali na blbe telefonni linky...
