Zenerka 1N4742A ( 12V)

Zpráva

HF_Tech · #16 Příspěvek od **HF_Tech** » 08 črc 2024, 09:31

A nebude lepší odstranit příčinu vzniku těch špiček?
V 4kW střídači jsou také SiC tranzistory a nějakých TVS nebo transilů jsem si nevšiml.

samponek · #17 Příspěvek od **samponek** » 08 črc 2024, 19:09

To právě nevím jak, s mosfety první generace se nic neděje a u SiC se po nějaké době prorazí gs horního mosfet. :roll:

Vše ostatní zůstane nepoškozené . Prorazí se jenom gs. DS se nezkratuje a dioda uvnitř funguje.

#18 Příspěvek od **Cust** » 08 črc 2024, 20:18

samponek píše:Aha, co bude nejlepší pro ochranu gate- source u SiC mosfet před špičkami.
transil SMBJ12A nebo ESD dioda ESD5Z12T1G ?

Rozdíl mezi transilem (TVS diodou) a ESD diodou bude ten, že pokud nezvládne transil výkonovou ztrátu, jde do zkratu a ochrání mosfet a dost možná popraví budič. Zatímco běžná dioda, když nezvládne výkonovou ztrátu, tak se přeruší, čímž pravděpodobně dojde ke zničení MOSFETu.
Další rozdíl mezi těmi konkrétními součástkami je třeba ten, že ESD zvládne 250 W a ten transil 600 W. Navíc transil je optimalizovaný na velmi nízke trr. Tedy pokud vypínáš MOSFET záporným napětím, bude lepší asi transil.

#19 Příspěvek od **Cust** » 08 črc 2024, 20:24

HF_Tech píše:A nebude lepší odstranit příčinu vzniku těch špiček?
V 4kW střídači jsou také SiC tranzistory a nějakých TVS nebo transilů jsem si nevšiml.

Když jsem dělal velmi rychlé spínače s galvanicky izolovaným MOSFET od driveru, používal jsem pro přenos signálů trafo, kde jsem jel na dvojnásobek napětí než je dovoleno na gate mosfetu a to "přepětí" jsem řezal transilem. Energeticky to není nejúčinější, ale dosáhl jsem obrovské rychlosti sepnutí MOSFETu. Tedy u mě byly špičky záměrné - bez nich by to nefungovalo.
Ale pokud je to prostý driver + MOSFET, tak to samozřejmě jde, s přihlédnutím k Millerově efektu, navrhnout bez ochranných diod. Nebo třeba jen s vybíjecí diodou...

samponek · #20 Příspěvek od **samponek** » 08 črc 2024, 20:28

Díky, ještě se podívám jak veliké se objevuje napětí na GS a tuším, že ještě někde bude potřeba přidat tlumivku.
Budiče se zkratem výstupu neodprásknou, protože když zkratuju gs horního, nebo spodního, oscilátor se zastaví vždycky v poloze jako sepnutého horního a ten nemá napětí pokud to stojí a spodní je taky zavřený.

Proto když dojde ke zkratu gs horního, zastaví se to a nic dalšího se neděje.

#21 Příspěvek od **Cust** » 08 črc 2024, 20:49

Tlumivku k DC zdroji - v signálové cestě s tipnu, že nadělá více škody než užitku.

samponek · #22 Příspěvek od **samponek** » 08 črc 2024, 21:46

Jenom v DC zdrojích, v signálové cestě by to nadělalo paseku

samponek · #23 Příspěvek od **samponek** » 10 črc 2024, 10:44

Kolik se odhadem protopilo na transilech při řezání ?
Snese protopit 1W když je připájený za pásky ?

#24 Příspěvek od **Cust** » 10 črc 2024, 15:28

5 W zvládne při ideálním (nekonečně dobrém) chlazení
klasicky zapájený max 1W (bude mít okolo 120 °C)

Kolik se mi protopilo na transilech nevím (neměřil jsem ani nepočítal). Měl jsem problém uchladit tranzistory, transily mě netrápili. Stejně to skončilo v olejové vaně s nuceným oběhem přes chlaďák. Testy nad 100 kHz bez chlazení jsem provedl jako crashtest - půl hodinky to jelo do umělé kapacitní zátěže a žilo to. Na tranzistorech šli dělat welldown stejky. :-)

samponek · #25 Příspěvek od **samponek** » 11 črc 2024, 10:06

No jo, kapacitní zátěž zahřívá. CD4070 při 600khz 12V a 47pF se taky žhaví.
Asi dám do zpětné vazby integrátoru RC škrtič, který bude posouvat fázi a neumožní oscilátoru chod na víc jak 300khz.

Jak vyřešil těsnění vany, trubek a přívodních drátů, aby neunikal trafoolej ? Je na výdechu koš se silikagelem ? Je to atmosferický, nebo je to celý uzavřený s balónkovým regulátorem tlaku.

danhard · #26 Příspěvek od **danhard** » 11 črc 2024, 11:22

samponku a to ty MOSFETy budíš přímo z CD4070 ?

samponek · #27 Příspěvek od **samponek** » 11 črc 2024, 13:53

Za 4070 je IR2110 a potom budiče UCC37322 pro každý mosfet zvlášť.
Před 4070 je komparátor a před ním integrátor druhého řádu a z jeho vstupu je to zacyklený odporem na výstup mezi mosfet, aby z toho byla dolní propust a kmitalo to.

Zjistil jsem, že parazitní indukčnost ( drát k source spodního mosfet) způsoboval přepětí na kondenzátoru nábojové pumpy a tím zvýšení napětí na horním gatedriveru. Source tím viděl nižšíí napětí než -Vcc když se otevřel asi o -10V.

#28 Příspěvek od **Cust** » 11 črc 2024, 17:22

samponek píše:Jak vyřešil těsnění vany, trubek a přívodních drátů, aby neunikal trafoolej ? Je na výdechu koš se silikagelem ? Je to atmosferický, nebo je to celý uzavřený s balónkovým regulátorem tlaku.

Vana je nerezový svařenec seshora otevřený na vzduch, odtok je přepadem. Hadice jsou na nátrubku/hadičníku - nic extra. Čerpadlo žene olej do vany přes trysky zespodu na jednotlivé PCB a výkonové bezindukční 50 Ohm odpory (přizpůsobení ke koaxům).

danhard · #29 Příspěvek od **danhard** » 12 črc 2024, 12:59

A kam sereš samponku nějakou zenerku ?

samponek · #30 Příspěvek od **samponek** » 12 črc 2024, 13:27

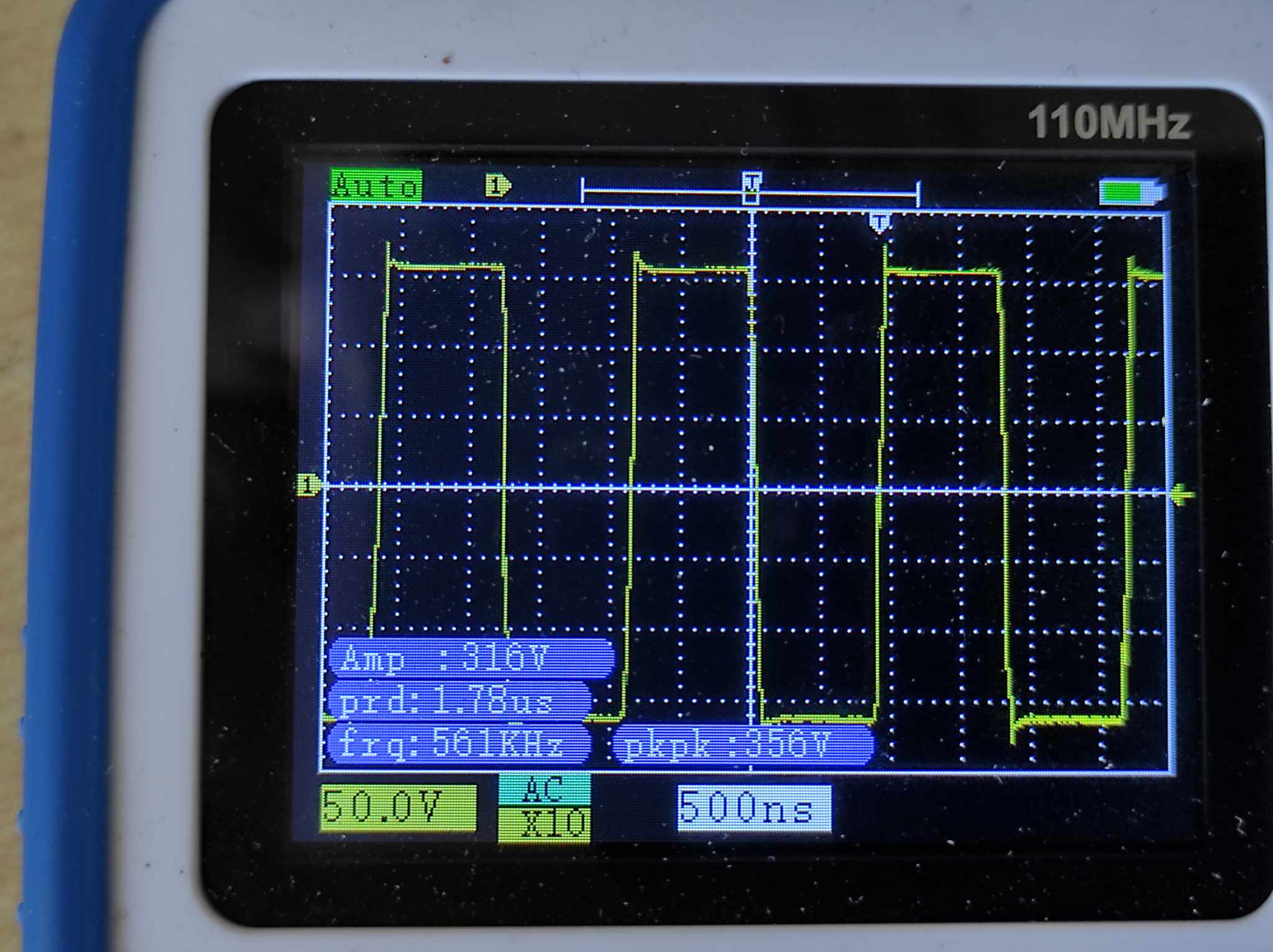

Už je to zamítnuto, zenerka se na 600khz žhaví a svojí kapacitou zatěžuje zdroj, přepětí na zaváděcím kondenzátoru odstranil zrušením parazitní indukčnosti přívodu zdroje ke spodnímu tranzistoru a zašpuntoval je 70uH velkou DC tlumivkou dole i nahoře

A pro jistotu dal do série se zaváděcím kondenzátorem ještě odpor 10R, aby se to společně s diodou nechovalo jako špičkový detektor.
Důvod přepětí byl tady
