Nabijacka 6V olovenych aku

[jandu]

Nabíjačka s automatickým ukončením nabíjania nie je jednoduchá. Ako inšpirácia ti môže poslúžiť schéma ruskej nabíjačky NA01, samozrejme je treba uspôsobiť na 6V /ona je na 12V/. Ale ja by som sa uspokojil s jednoduchým trafom s dvojcestným usmerňovačom, krorý dáva špičkové napätie 7,5V a prúdom 400mA a nabíjanie ukončíš pri vybitej baterke cca o 10 hod.

[EKKAR]

To Puma - u takové minibaterčičky to neřeš - ta zpětná desulfatace elektrod se týká hlavně startovacích a trakčních akumulátorů s kapacitami desítek-stovek Ah, které trvale cyklují mezi stavy téměř vybito x plně nabito a vybíjejí se značným proudem - ne malých zálohovacích, které jsou nabíjeny stálým napětím s omezeným počátečním proudem a 99% svého života drženy ve stavu téměř úplného nabití. Ve Tvém případě je trafo 10V/250-400mA, 4 diody 1N4001, elyt 1000uF/16V a L200 s několika odpory pro nastavení výstupních parametrů tím nejlepším, co můžeš svému záložnímu akumulátorku dopřát.

[Puma17]

Chcem si k tej nabijacke s L200 dorobit aj signalizaciu nabitia. Poradte nejaku schemu.

[lukasek]

Podívej se do KE č.6/2007-modré tam najdeš přesně vše co potřebuješ!

[Puma17]

Lukasek, mas to vydanie v elektronickej forme ?

[Devo70]

No dobre, ked nastavim zdroj na 7V a prud na 200mA, ako zistim, ze ten aku je nabity ?

Tak, že nabíjací prúd bude skoro 0. V skutočnosti asi 20 mA. Ak nemáš istotu nechaj ho nabíjať tak 12 hodín. Keď sa prúd nebude meniť je nabitá.

[Jenys]

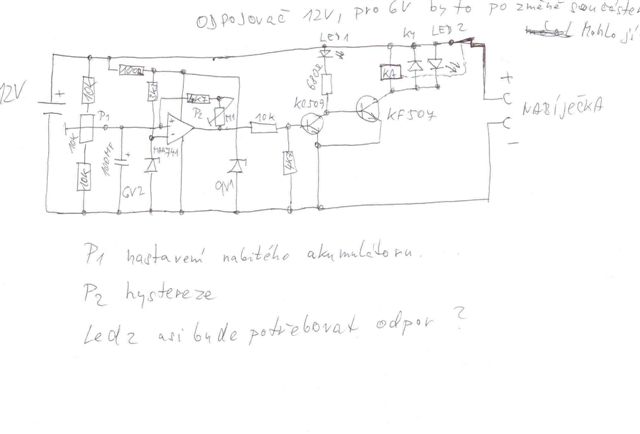

Ahoj, jen tak v rychlosti jsem načrtnul schéma odpojovače je sice na 12V, ale po změně součástek by to neměl být problém na 6V. Jinak to chodilo spolehlivě. Celé tohle zařízení se dá dát k jakékoli nabíječce a po dosažení požadovaného napětí odpojí a pak po poklesu zase zapne, tedy funguje jako cyklická nabíječka a nedovolí přebíjet.

[Puma17]

Ja som nechcel odpojovac, ale iba signalizaciu nabitia.

[Jenys]

Ale tohle je právě dobré v tom, že když je to nabito, tak se to vypne a podle toho poznáš, že je nabitá. Až dosáhne svého napětí, to je 7,2 V, vypne a co chceš víc. Jinak by jsi mohl využít, právě toho nulového proudu pro vypnutí a signalizaci nabití. Těch možností je celá řada, jen si vybrat.

[Jenys]

Nebo tam nedávej to relé a jen nech tu kontrolku jako signalizaci, že už je nabito. Nebo i to je špatně????

[Puma17]

Není to trochu divné, napájet nabíječku s L200 laboratorním zdrojem? Nastav ten laboratorní zdroj na 7V a omez proud na 200mA a nemusíš nic vyrábět.

Ked napojim baterku na lab. zdroj, dam 7V a obmedzenie na 200mA, ked sa bude baterka nabijat, tak prud by mal klesnut na cca 1/10 ?

[EKKAR]

Prostě tím nabíjením postupně stoupá napětí na baterii, takže se zmenšuje rozdíl mezi napětím nabíjecího zdroje (klidně i laboratorního) a právě tím akumulátorem. Tím také klesá nabíjecí proud, určený právě tím rozdílem napětí a celkovým součtem všech odporů zařazených v nabíjecím okruhu - vnitřní odpor transformátoru, usměrňovače, případné regulace, spojovacích vodičů i vnitřního odporu samotného akumulátoru podle starého dobrého Ohmova zákona. Protože součet vnitřních odporů se při nabíjení Pb akumulátoru nemění, ale klesá už zmíněný rozdíl napětí, nabíjecí proud se také postupně zmenšuje. Když se napětí na nabíjeném akumulátoru (téměř) vyrovná s napětím nabíječe neboli když je akumulátor nabit, nabíjecí proud se sám zmenší na pouhý zlomek předchozí hodnoty - na tzv. UDRŽOVACÍ proud, který pouze vyrovnává samovybíjení a další trvalé ztráty. Když zjistíš, že i když máš na zdroji nastaveno 200mA, do aku teče nějakých 20-30mA a napětí je v blízkosti Tebou nastavené meze (zde tedy 7V), můžeš aku považovat za nabitý a nabíjení ukončit.

[Puma17]

Mam zdroj BK127 a ten ma elektronicku poistku, ked je skrat, rozsvieti sa dioda. Ked dam 7V a 200mA na baterku, tak sa mi ta dioda rozsvieti, ale prud neklesne na 0mA cize baterka sa nabija ?

[EKKAR]

Proudová pojistka omezí proud buď na nastavenou hodnotu (těch 200mA), nebo podle zapojení omezí proud úplně - což je asi případ toho BK127. Odhaduju - neznám jeho přesné zapojení. Fakt je, že ani při omezení proudu se výstup nesníží na úplnou nulu - ale zhruba na 2-50mA podle nastavení pojistky a konstrukce zdroje. Baterie se tím proudem dobíjí - ale tak málo, že to nestojí ani za řeč.
Obecně - laboratorní zdroje nejsou dobré nabíječe, protože právě z důvodu ochrany před zkratem a přetížením konstruktér raději úplně omezí proud, než aby nechal zdroj přejít do režimu "zdroj proudu" - což by měl být schopný udělat dobrý nabíječ.

[DolfiG]

Zdá sa, že zdroj Tesla BK127 je klasický zdroj 20V/ 1 A so spojitým obmedzením prúdu. (Možno s IO MAA723).

Preto, ak nastavíte na zdroji trebárs tých 7,0 V, zdroj vyskratujete a nastavíte skratový prúd 0,2 A a pripojíte baterku, tak sa začne proces nabíjania.

Podľa stavu nabitia akumulátora, (ale aj "hniloby" u starších bateriek), môžu nastať dva stavy:

- baterka je vybitá, nabíja sa prúdom 200 mA a na baterke je nižšie napätie ako 7,0 V
- baterka je nabitá, zdroj dáva 7,0 V, prúdová poistka, (obmedzenie), nie je aktívna a prúd postupne klesá po exponenciále až do momentu, kedy sa nabíjací prúd vyrovná so samovybíjacím prúdom akumulátora. Tento stav môže trvať nekonečne dlho, baterke sa neublíži.

Priebeh nabíjacieho prúdu môžete sledovať na vstavanom ampérmetri zdroja.
