já použil několikrát SI4831 jako náhradu tuneru VKV do historických autorádií. Abych zachoval původnost . někdy jsem dodal i zesilovač. Jediný zásah byl vlepení trnu pro trimr na konec hřídele ladícího kondenzátoru.

[xsc]

Jak jsem psal, Ukrajinci, Rusové dělají něco obdobného, ale jednodušší. Nebere se signál z oscilátoru, ale bere se jen samotný ladící kondenzátor a přes převodník C/U se ladí varikapy FM tuneru. Využije se třeba přepnutí na DV, kde už kromě Varšavy nic není.

[Artaban001]

Nebo si může spáchat modulátor na východní normu a pouštět do něj už může cokoli. Možná by šlo nějak "uhnout" i s továrním transmitterem.

[stredni-vlny]

Jak jsem psal, Ukrajinci, Rusové dělají něco obdobného, ale jednodušší. Nebere se signál z oscilátoru, ale bere se jen samotný ladící kondenzátor a přes převodník C/U se ladí varikapy FM tuneru. Využije se třeba přepnutí na DV, kde už kromě Varšavy nic není.

Nepodceňujme rozhlasové dlouhé vlny:⁠-⁠) na 252 kHz plánují Finové nový 1 kW vysílač, na stejném kmitočtu je Alžírsko, dále se dá chytat třeba Brašov 153 kHz, potom Island, Maroko, při dobrých podmínkách je jako DX slyšet třeba i Mongolsko, na 198 kHz je stále ještě BBC. :⁠,⁠-⁠)

[Lukas-Peca]

Kamarád si postavil 100W spínaný vysílač na 270 kHz, ale narazil na to, že to v domácích podmínkách nemá jak vyzářit. Na anténě několik kV a vysílá to jen tak po městě.

[stredni-vlny]

Na anteně, zemi, přizpůsobení atd. samozřejmě hodně záleží..... Ještě nedávno bylo v Dánsku 100 mW do velkého stožáru a ta nosná byla na spektru v ČR normalně viditelná. Než vypli Topolnou, tak jsem v jižních Čechách pozoroval měření impedance a nastavování při námraze na anteně (v zimě v noci). Ten generátor v můstku na Topolné měl také jen pár wattů a vidět to na spektru také bylo. Podobně je to s NDB majáky. Jeden z Kanady jsem dokonce objevil pravě přímo na 270 kHz, při jednom pozorování ladění Topolné :⁠-⁠D
I dlouhé vlny jsou stále živé :⁠,⁠-⁠) ale to jsme odbočili od původního tématu :⁠-⁠D

[Hill]

...Naštěstí majitel Filharmonie chce poslouchat zrovna stanice, které jde chytat s přiloženým krystalem 27 MHz.

Přehrabal jsem zásoby, protože pro přeladění celého pásma by se hodilo přepínat krystaly 22 MHz, 27 MHz a 32 MHz (plus mínus dejme tomu 500 kHz, ty rozsahy se překrývají), ale ani jeden krystal vhodný pro ty krajní frekvence nemám, a ten prostřední Flajzar dodává.

Napadlo mě, že by pro takové případy bylo fajn mít konvertor, kde by místo krystalu byl LC oscilátor. Místo přepínání krystalů by si obsluha žádaný rozsah naladila kondíkem, ideálně tím plastovým ladičákem z asijských tranzistoráků. Nevíte o funkčním návrhu takové konstrukce? Díky.

Našel jsem ten, který sloužil dlouho s rádiem 542A Nora. Rozměr desky byl téměř přesně oprásknutý z toho Amára, jen střed byl posunutý doleva, bylo třeba celý obrazec vstupního obvodu rozměrově zmenšit asi na 90 % v obou osách, výstupní se naopak o 10 % rozšířil (zbytek šel doladit kapacitou), aby to konvertovalo z CCIR do OIRT.

[Lukas-Peca]

Super, díky. Líbí se mi ten s tím varikapem.

[Hill]

Ještě jednou připomenu, že ten konvertor s plošnými cívkami je určený pro konverzi OIRT - CCIR, takže pro opačný směr konverze nesouhlasí rozměr obrazců především vstupního obvodu, výstupní obvod se dá celkem úspěšně naladit na část pásma OIRT zvětšením kapacity C8 asi 1,8x.
A ladicí napětí na varikapy taky neškodí různá - ono se s indukčností plošné cívky dost blbě hýbe, někde není kam vyvrtat 3,2 mm díru, do ní M4 závit a do toho pak třeba hliníkový šroub na snížení indukčnosti, leda si hrát s propájením části závitu, prostě dostat to do souběhu není žádná holá tento.
Naštěstí na VKV není přesnost souběhu tak kritická, jako přijímačů na AM, a lze ji obejít tím, že se každý z varikapů bude pohybovat v jinak strmé části charakteristiky C/U.

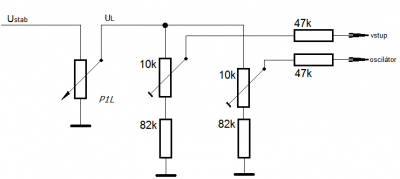

Osvědčilo se použít pro každý varikap trimr, kterým lze nastavit ladicí napětí až o asi 11 % nižší, než na druhém, jen si už nepamatuji, který z nich se pak vyhodil jako zbytečný. Řekl bych, že varikap vstupu měl plné ladicí napětí, a oscilátoru snížené, ale to lze snadno přehodit, když podle GDO zjistíš, že je to blbě. Jde taky o to, dostat tam celý rozsah do 108 MHz.
V době, kdy vyšla konstrukce tohoto konvertoru, neměly ani přijímače z NDR rozsah přes 102 MHz, a naopak - ještě v roce 1988 ani u hranic nebyl dostupný vysílač, který by vysílal na 100 MHz a výše.

[Lukas-Peca]

Jaké jsou u těch varikapů nároky na stabilitu ladicího zdroje? Stačí např. 7812? V Tesle 632A jsou dvě zenerky v sérii a drží to, ale nevím, jestli nejsou vybírané.

[xsc]

Většinou stačí, ale taky záleží na varikapech. Ty staré teslácké KB 109G používaly k ladění 3-30V, ale jsou i varikapy, kterým pro stejné přeladění stačí 1-5V. Ty pak vyžadují vyšší stabilitu, ale viděl jsem, že i tak používají 75L05 s tím, že to AFC dotáhne.

[Hill]

Jenže to je konvertor pro rádio, které AFC nemá, takže ta 7812 je dobrá volba.

[xsc]

7812 nebo 78L05 na tom se stabilitou asi budou stejně.

[Hill]

Až na to, že přeladit pásmo 87,5 - 108 MHz, na to asi 5 V stačit nebude. leda by ladicí napětí začínalo někde u 0,4 V (pro varikap KB105). Ladicí napětí je potřeba alespoň 20x vyšší, než je amplituda signálu nakmitanému na laděném obvodu, jinak ten signál bude měnit kapacitu varikapu natolik, že budeš hledat zkreslení, které nedokážeš identifikovat. A bude jen na blízkých stanicích třeba v dolní čtvrtině rozsahu.
Jdi radši do těch 12 V, nebo použij místo kombinace varikap / kondík dva varikapy katodami proti sobě a na ně přiveď ladicí napětí. To pak může být už od asi 0,2 V, nelinearity se navzájem do značné míry kompenzují.

[vaclavpe]

Co se týče konvertorů, Tesla Eltos kdysi dělala stavebnice, např. C18 byl zesilovač Sinclair a C28 byl OIRT-CCIR konvertor. Máte někdo schéma, co bylo uvnitř ?
