SONY TA-F445R

[jardafiala]

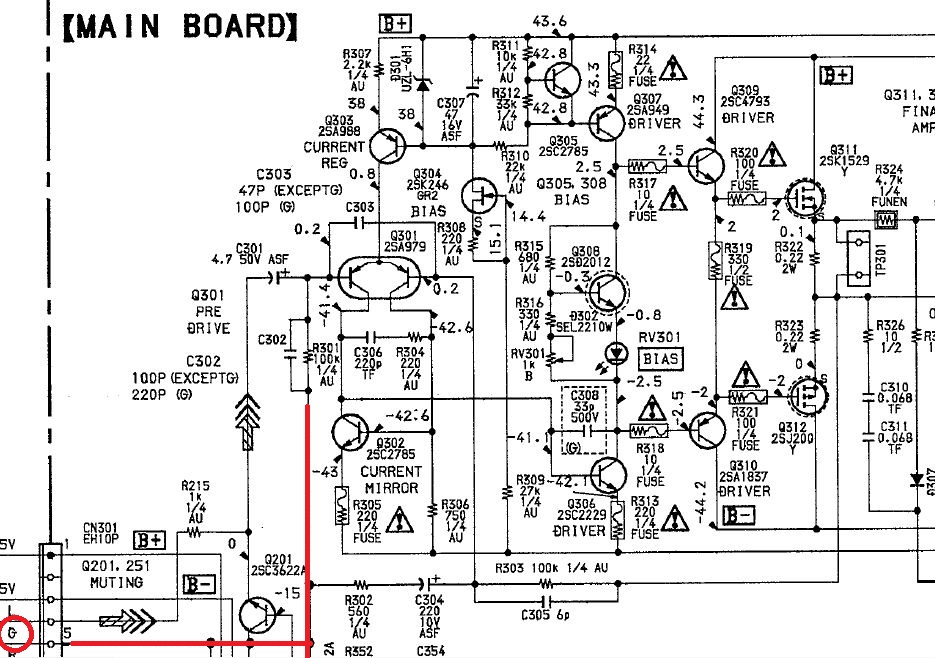

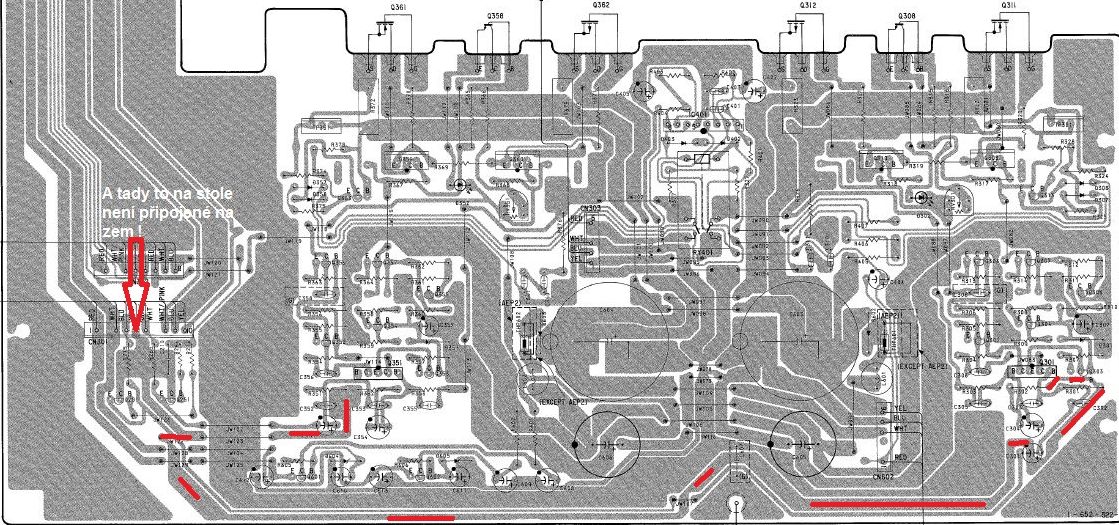

Dostal jsem na opravu zesilovač, jeden konec prostřelený skrnaskrz. Potíže s tranzistory jsem popsal jinde, koupil jsem náhodou na aukru jeden stejný zesik s tím, že v něm aspoň jeden pár tranzistorů bude živý. Vyndány obě hlavní desky a připojeny na stabilizovaný zdroj ± 36V s omezením proudu. Odběry tak nějak míň než jsem čekal, cvaknutí relé připojující repro se neozvalo. Na desce s mrtvým koncem (mrtvé tranzistory vypájeny) na živém offset cca 4V. Stejná zkouška s druhou deskou konců ukázala offset u obou konců 35V, už to je divné a trochu mě postrčilo, že závada je pro oba konce společná a stejná. Změřil jsem všechna napájecí napětí, O.K., pak měřil na tranzistorech, stále bez nějakého valného výsledku, jen při změně napětí (ze cca 30 na 36V) na konci s vadnými tranzistory relé repro na chvíli cvaklo. V tu chvíli mě napadlo, (už jsem to zjistil i jindy na jiném zesilovači), že by mohla někde chybět země. Prozkoumal jsem schema a desku plošného spoje a bylo jasno, viz obrázky. Teď mám jeden živý zesilovač a další stále s jedním vadným koncem a problémem kde koupit tranzistory (něco budu mít od DENKLa tak se uvidí)....

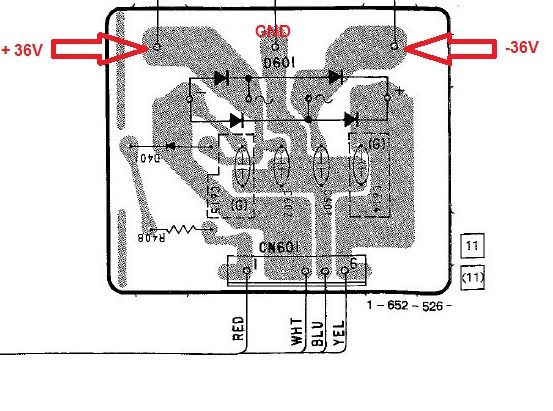

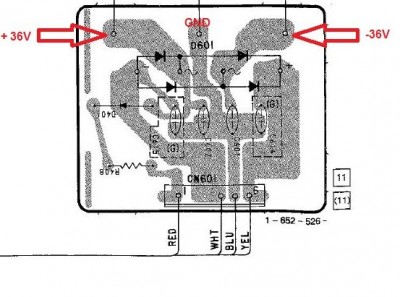

POZNÁMKA: Pro správnou funkci ochrany výstupu je napájení připojeno podle třetího obrázku. Pokud jsou na výstupu trafa pojistky pro každou větev napájení tak se destička s můstkem nemusí vyndavat a většinou je jedno kam se + a - ze zdroje připojí. Tady to jedno není.

[masar]

Tady to jedno není.

Čím si to vysvětluješ?

[jardafiala]

Vysvětlení je jednoduché, pro ty co nechtějí studovat servisní manuál: od + jde dioda a rezistor na RED drát pro obvod ochrany reproduktorů. Pokud není žádáno poslechnout si cvaknutí relé tak je to jedno.

[masar]

Omlouvám se za dotaz.

[jardafiala]

Není zač se omlouvat, jedno čínské přísloví říká "když se zeptáš, můžeš být za hlupáka chvíli, když se nezeptáš budeš jím celý život".

[ransom]

Přivedení signálové země na desku koncového stupně zvenčí je starý trik proti zemním smyčkám, rušení a podobným jevům.
Pro příklad netřeba chodit daleko. Každý, kdo si vymontoval konec z AZS-101 (NZC150, NZC160, NZK150...) a nepodíval se pořádně do schématu, taky se divil. Tam to tedy aspoň je pájené, bez konektoru.
U svých konstrukcí to občas dělám též.

[jardafiala]

Ještě doplním, ten druhý zesilovač koupený původně na ND měl závadu, která mi chvilku unikala. Po demontáži a rekonstrukci přepálených plošných spojů to na stole to chodilo, jakmile jsem to smontoval tak mi (klika že mám laboratorní zdroj s omezením proudu) kladná větev ukazovala zkrat. Po výměně tranzistoru pod něj můj předchůdce nedal izolační podložku takže tvrdý síťový zdroj použil některé části plošného spoje jako tavnou pojistku.
RANSOM - ono jak píšeš to není až taková rarita, setkal jsme ses tím už víckrát ale opakování matka moudrosti, třeba až bude někdo váhat a řešit podobnou záhadu tak si vzpomene, že to někde četl.
