BC Acoustique EX-214

Zpráva

Caban · #1 Příspěvek od **Caban** » 18 lis 2024, 09:01

Zháňam servisný manuál alebo schému na BC Acoustique EX-214. Nemá ju náhodou niekto ? Na Elektrotanya nie je.

#2 Příspěvek od **ok1hga** » 18 lis 2024, 09:22

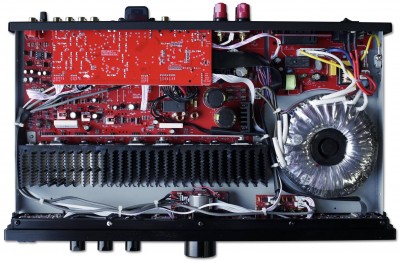

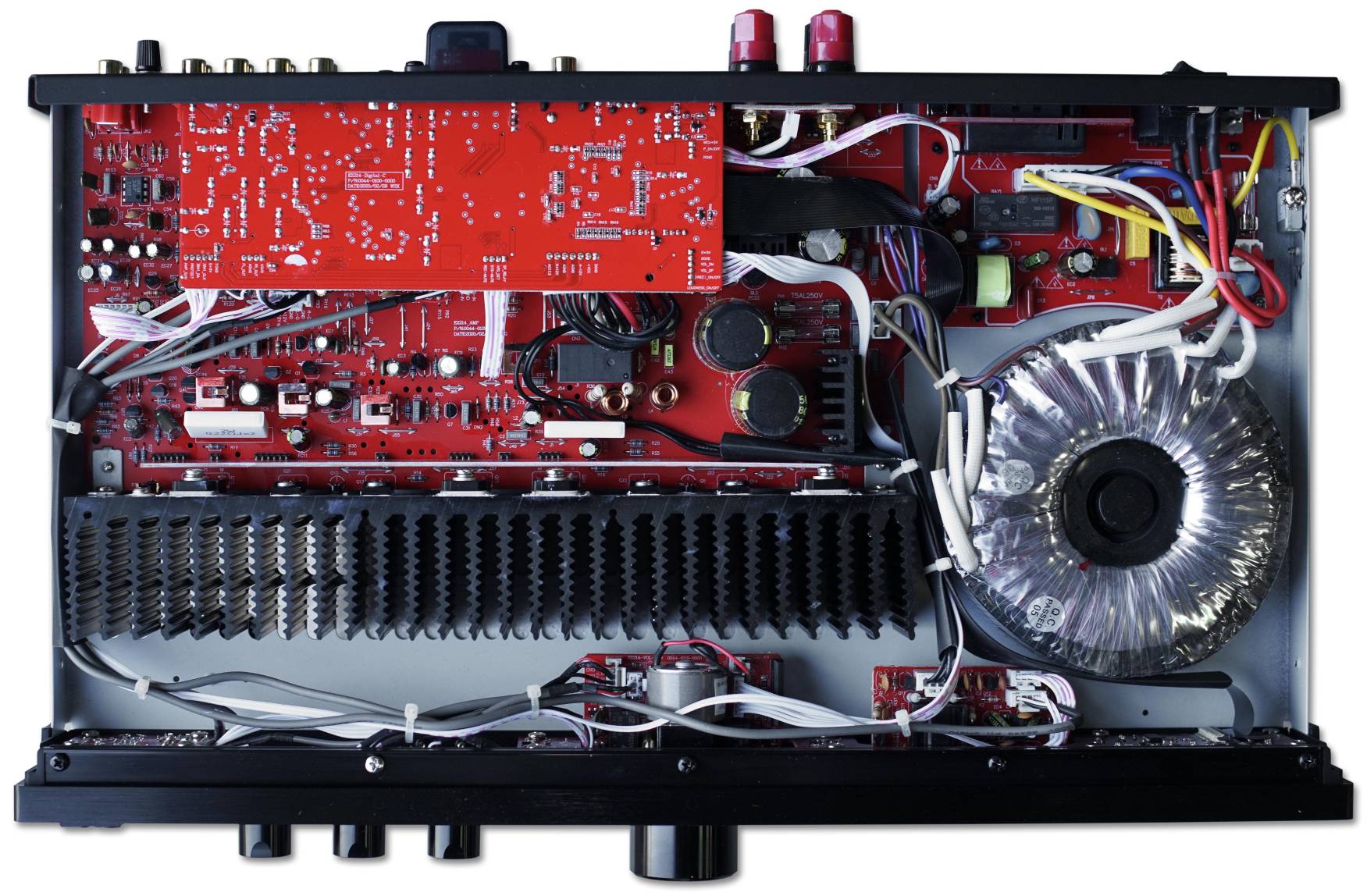

tady jsou pěkné fotky, ale schéma, nebo celý servisák zadarmo nejspíš nebude . . .

Caban · #3 Příspěvek od **Caban** » 18 lis 2024, 12:35

Fotky sú pekné, mám ho na opravu doma. Problém je, že keď chcem niečo merať, tak sa musí celý rozobrať. Problém je ešte aj prečítať označenie koncových tranzistorov. Pred nimi je totižto kolmo doska plošných spojov s prepojmi z jednej strany na druhú. Bohužiaľ mi nezostane nič iné, len to celé rozhodiť.

#4 Příspěvek od **ok1hga** » 18 lis 2024, 14:38

co to dělá a nedělá ?
stejně to budeš muset celé opatrně rozhodit . . .

Caban · #5 Příspěvek od **Caban** » 18 lis 2024, 17:39

Priniesol mi ho priateľ. Má už druhý kus. Prvý odišiel hneď ako ho priniesol - zadymil a skončil. Tak ho vrátil a dali mu nový. Ten vydržal celú záruku, potom ho zapol a ešte ani nebol vybudený a zacítil dym a koniec. Zosilňovač nehrá, LED sa po zapnutí rozsvieti, ale je ticho. Jediné čo som stihol zatiaľ pozrieť boli poistky, ale tie sú v poriadku. Musím si na to nájsť čas, rozobrať to a uvidíme.

Caban · #6 Příspěvek od **Caban** » 19 lis 2024, 10:24

Tak už mám prvého pacienta na základnej doske - elektrolytický kondenzátor 3300uF/25V. Musel som odskrutkovať tú hornú dosku až potom som to uvidel. Zakrýval ho čierny plochý kábel.

#7 Příspěvek od **masar** » 19 lis 2024, 10:54

Kondenzátor není pacient, ale mrtvolka. Zkratovaná?

Caban · #8 Příspěvek od **Caban** » 19 lis 2024, 14:44

Základnú dosku som ešte nevybral, musím najprv objednať kondenzátory. Pôvodne sú tam 2x3300uF/25V/105st.C (symetrika). Mám doma len na 85 st.C a už keď to rozoberiem, tak tam chcem dať niečo seriózne. Počítam, že až vo štvrtok alebo piatok. Ozvem sa ako som dopadol.

#9 Příspěvek od **masar** » 19 lis 2024, 17:27

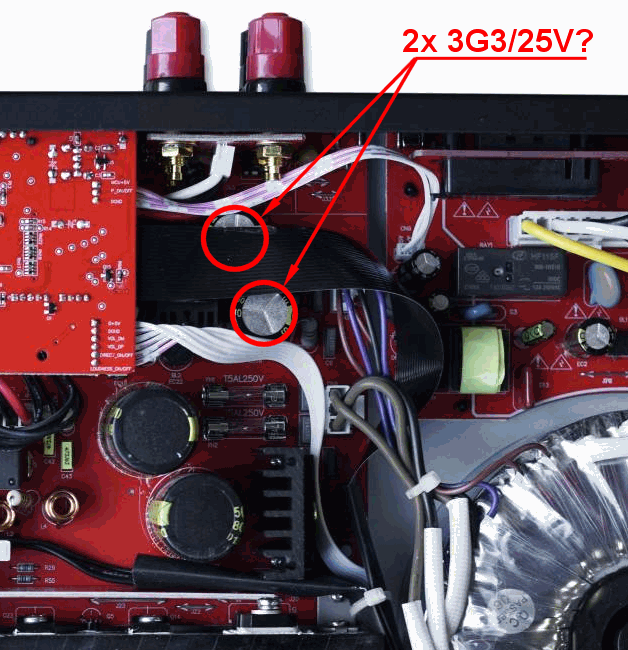

To jsou ony?
O dotyčné topologii nic nevím, ale viděl jsem i vazební kondenzátory v nesymetrickém napájení. A tyhle jsou dost blízko výstupním svorkám...

Caban · #10 Příspěvek od **Caban** » 20 lis 2024, 06:53

Áno, to sú oni. Ale tam sú aj privedené pomocné napájania z trafa + usmerňovač (+/- 12V a pod.) Koncový má symetrické napájanie, takže podľa mňa nemá výstupné kondenzátory.

Caban · #11 Příspěvek od **Caban** » 20 lis 2024, 10:21

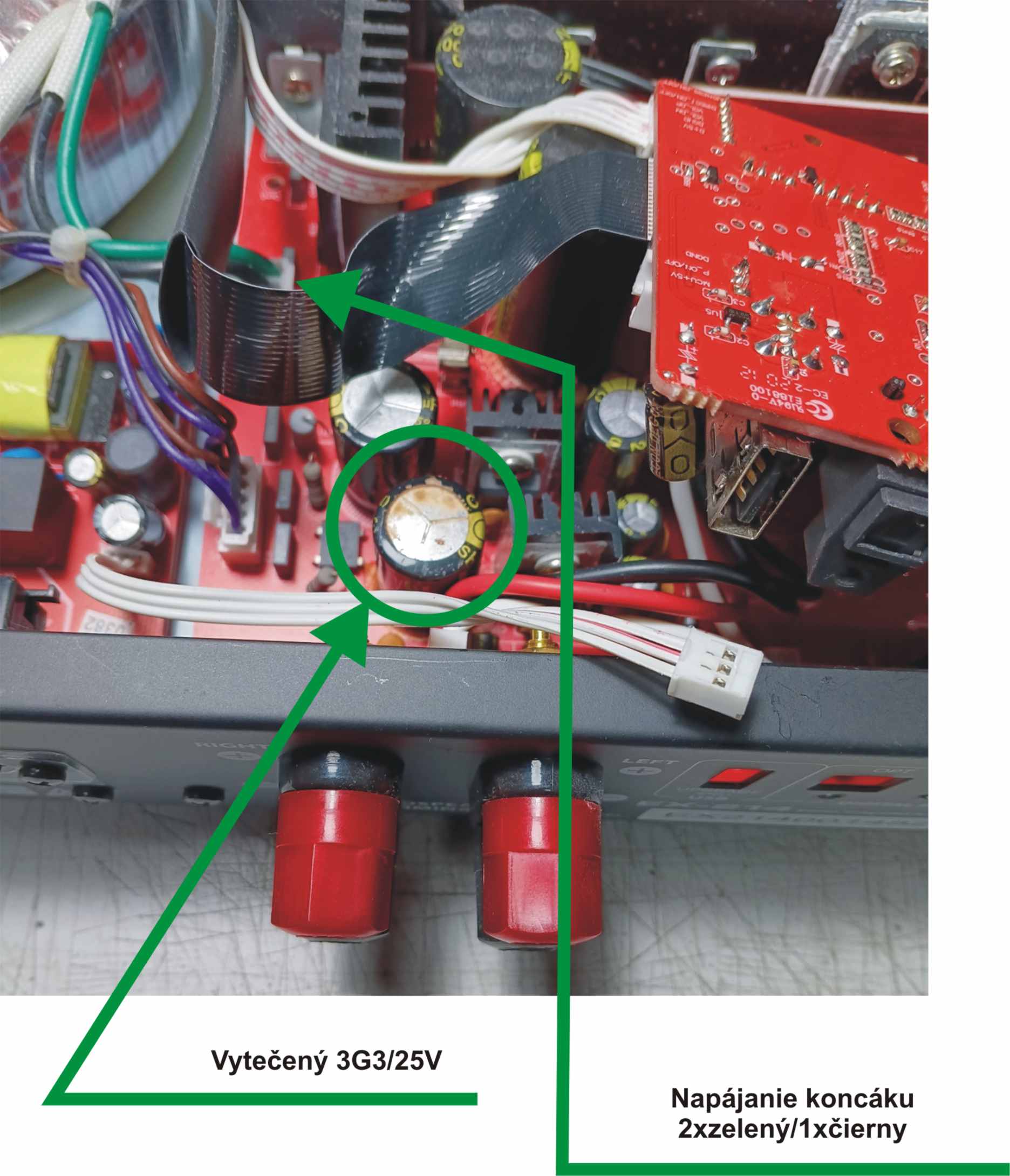

Takto to vyzerá u mňa...

#12 Příspěvek od **masar** » 20 lis 2024, 10:29

Ano, ten je nutné vyměnit (a desku vyčistit od zbytků elektrolytu). Potom je třeba provést "zpětný inženýring" směrem od koncových stupňů pro zjištění topologie, aby další měření byla smysluplná a dostat se tak k závadě, pokud jí není pouze ten elyt.

Caban · #13 Příspěvek od **Caban** » 22 lis 2024, 16:56

Tak finito - opravené. Odišlo v podstate pomocné napájanie +/- 12V. Ako odišiel ten kondenzátor 3G3/25V tak odišli aj ochranné odpory (hodnotu neviem, tak som tam dal 2x10R/1W) a usmerňovací mostík (DB107). Kondíky som vymenil za Panasonic 3G3/35V. Všetko ostatné bolo OK. V podstate klasické zapojenie koncov, v preampe použité operáky JRC2068D (o nich som ešte nepočul, tak sa musím na ne pozrieť, lebo to hrá veľmí dobre). Ďakujem všetkým za spoluprácu....

rudolf02 · #14 Příspěvek od **rudolf02** » 22 lis 2024, 17:53

No, já nevím, nejsou ty ochranné odpory spíše použity jako pojistky?

Caban · #15 Příspěvek od **Caban** » 23 lis 2024, 11:46

Určite áno, ale keď 10 ohmový odpor potečie viac ako 100mA, tak prehorí.
