SANYO MCD-S925F nejde zapnout

Zpráva

vzduchonic · #1 Příspěvek od **vzduchonic** » 21 dub 2025, 22:11

Mám problém s touto mimivěží. Po přepnutí přepínače do polohy rádio nebo CD jen lechce louone v reprobednách a nic, ani na didpleji se nic neukáže na tlačítka nereaguje. Přepínač i napájecí napětí jsou OK stejně tak i ovládací tlačítka. Je zajímaví že na C417 zůstává napájecí napětí 5V i několik hodin po vyzažení mimivěžě ze sítě, i když je filtrační kondenzátor ve zdroji už dávno vybitý. Žeby mě ten procesor tak malou spotřebu? Nevíte někdo kde by mohl být problém?

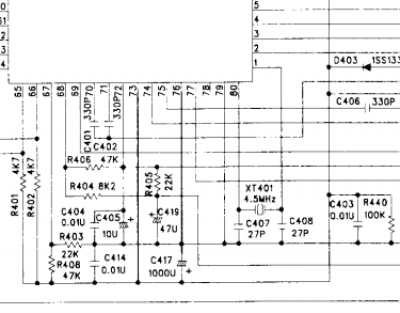

Zde odkaz na SM https://elektrotanya.com/sanyo_cwm-460_ ... nload.html

#2 Příspěvek od **rnbw** » 21 dub 2025, 22:19

Ten procesor asi nebezi. Skontrolovat krystal a RESET.

vzduchonic · #3 Příspěvek od **vzduchonic** » 21 dub 2025, 22:48

Tak podle SM má být na pinu 1 napětí 2.24V, naměřil jsem 5 a na osciloskopu se to ani nehne. Takže zítra zkusím vyměnit krystal, možná že vyměním i ty keramiky 27pF. Reset vstup na procesiru není. Resetuje se vypnutím napájecího napětí.

#4 Příspěvek od **masar** » 21 dub 2025, 23:34

vzduchonic píše:Je zajímaví že na C417 zůstává napájecí napětí 5V i několik hodin po vyzažení mimivěžě ze sítě, i když je filtrační kondenzátor ve zdroji už dávno vybitý...

K tomu C417 je paralelně R440, R403+408... RC<50s.
Hodina má 3600s....

#5 Příspěvek od **ok1hga** » 22 dub 2025, 12:36

vzduchonic píše:Tak podle SM má být na pinu 1 napětí 2.24V, naměřil jsem 5 a na osciloskopu se to ani nehne.

a jaké napětí jsi naměřil na pinu č.80 ??

jardafiala · #6 Příspěvek od **jardafiala** » 22 dub 2025, 13:03

Když je 5V na C417 jaké je napětí na pinu 67? Ono to asi není tak důležité, pokud osciloskop nic neukazuje na oscilátoru, je třeba se o něco pokoušet kolem krystalu.

feliz_navidad · #7 Příspěvek od **feliz_navidad** » 22 dub 2025, 13:33

masar píše:
vzduchonic píše:Je zajímaví že na C417 zůstává napájecí napětí 5V i několik hodin po vyzažení mimivěžě ze sítě, i když je filtrační kondenzátor ve zdroji už dávno vybitý...
K tomu C417 je paralelně R440, R403+408... RC<50s.
Hodina má 3600s....

Správná poznámka.

#8 Příspěvek od **rnbw** » 22 dub 2025, 13:39

Potom to vyzera na preruseny spoj (napr. prasknuty plosak).

#9 Příspěvek od **ok1hga** » 22 dub 2025, 14:27

jardafiala píše:Když je 5V na C417 jaké je napětí na pinu 67? Ono to asi není tak důležité

samozřejmě, že to je důležité . . .
. . . ale hlavně propojení všech zemních spojů, jestli není prasklý tišťák jak je napsáno výše . . . piny 2, 37, 76, 79.

vzduchonic · #10 Příspěvek od **vzduchonic** » 23 dub 2025, 22:17

Děkuji všem za rady.
Všechno je ale jinak, schéma neodpovídá skutečmosti. C417 je nabýjen přes D403 následně je napětí přivedeno na piny 74, 31 a R401 přes něj je přivedeno napětí na tlačítka a pin 65. K C417 není paralelně připojený žádný odpor. Na pinu 67 je 1,5V to přibližně odpovídá danýmu odporovímu děliči (vypočítáno 1,59V) v SM není popsáno. Nakonec to byl studeňák na CNP7 přívod napájecího napětí 8V (napětí jsem měříl na hlavní desce na stabilizátoru a ne u přepínače, to byla chyba). Procesor to samozřejmě poznal protože si pomocí R307, R308 a diod D320, D321, D322 hlídá zvolenou funkci (rádio/CD/magnetofon). A pokud některou z uvedených diod neprotéká proud, tak nekmitá oscilátor procesoru

. Až se stydím za to že mě vypekla taková blbost.

#11 Příspěvek od **masar** » 24 dub 2025, 00:34

Asi máš na mysli pin 73. Pin 74 je měřící vstup fm-oscilátoru. A ano, pokud chybí napětí na výstupu toho diodového součtového členu, nepustí Q303 napětí 5V na pin 69 (HOLD) a procesor je ve stavu clock-stop.
Tak hlavně, že se zadařilo, ne?
