TLC555 výstupní průběh

Zpráva

lesana87 · #31 Příspěvek od **lesana87** » 19 kvě 2025, 20:59

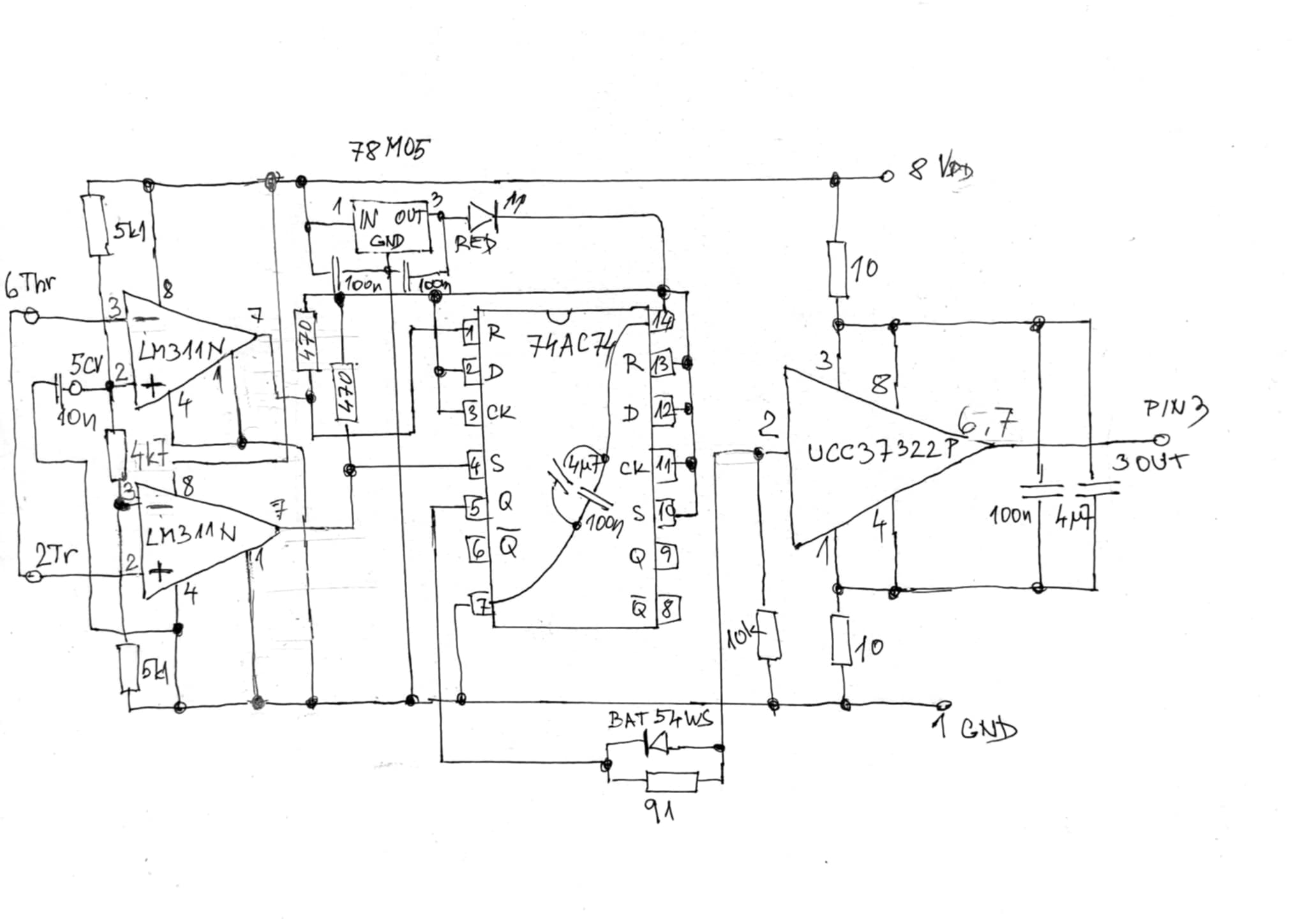

Jo, až na ty čísla pinů LM311 to vypadá dobře. Proč je tam ta LED v napájení 74AC74? Při 5V napájení je rychlejší.

samponek · #32 Příspěvek od **samponek** » 20 kvě 2025, 12:23

Děkuji, na čísla pinů jsem zapomněl a přehlídl je, opraveno.
Ledka v sérii snižuje na 3.2V, protože 74AC74 nemá žádnou zátěž, jede jenom přes odpor 91R do kapacity 10p a Ipeak v době nárustu a pádu je 1.6mA.
Při 5V se výrazně zkracuje doba náběhu a pádu u 74AC74 a tento proud násobně roste. To ale není všechno, vlivem rychlého přepínání dochází ke křížovému vedení uvnitř 74AC74 a ke zvonění, kterého je těžší se zbavit, protože kostra napájení je spojená s kostrou komparátorů.
Pro naspídování na 4ns tam mám gatedriver.
