BM215A - výroba kariet

[Pomaranc]

Zdravím, prečítal som manuál + rozne témy a fóra no nemám úplne jasno v tom ako správne vyrobiť karty pre BM215A.

Chcem testovať a porovnávať hlavne historické a teda celkom vzácne elektrónky s 5-pinovou paticou z 20.-30. rokov typu E438, C443, B405 a pod, takže aj zničenie jednej elektrónky by bolo docela drahé. Podotýkam že elektrónkam sa venujem pomenej.

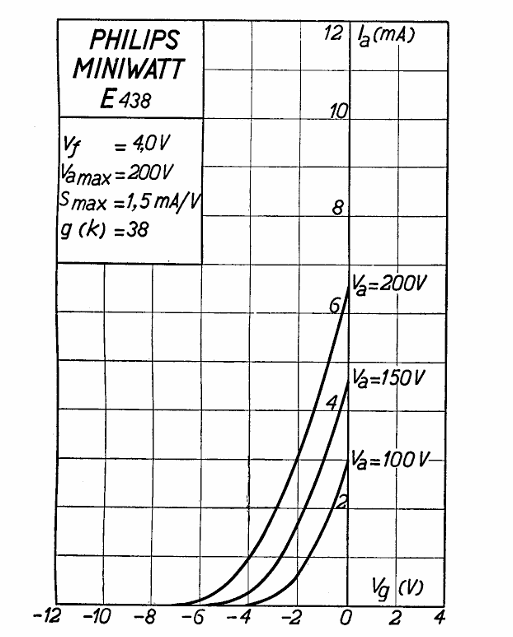

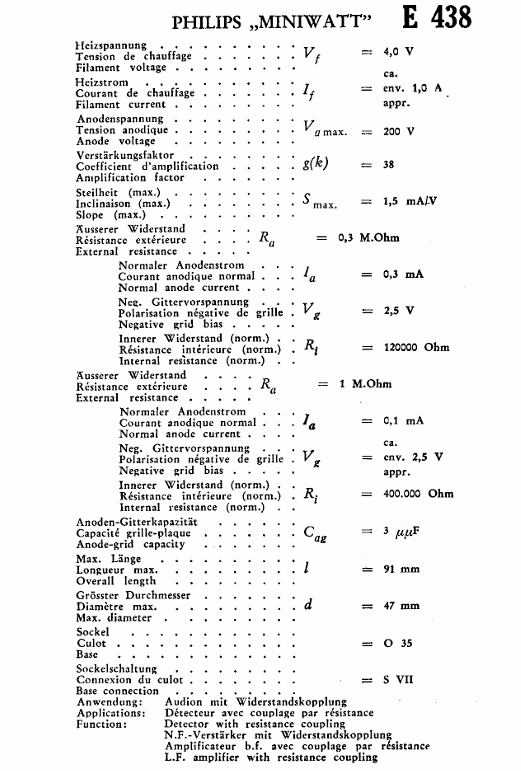

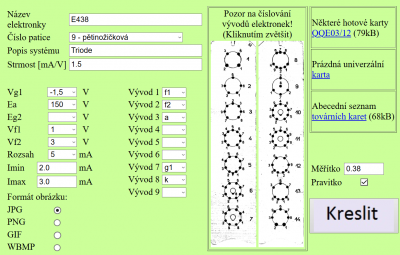

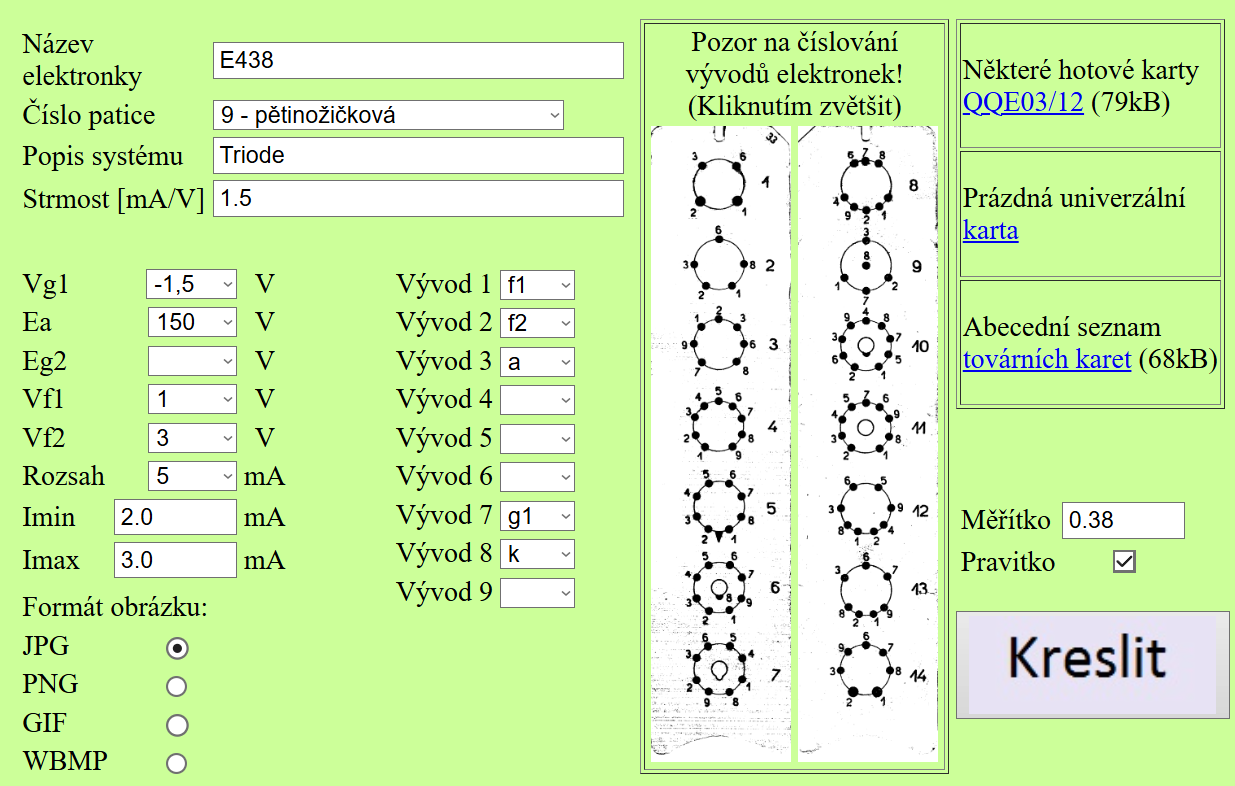

Momentálne vyrábam na začiatok kartu pre E438 - našiel som len 1 datasheet kde som z grafu vyčítal približné hodnoty, elektrónka má max. napatie 200V, takže v karte som zvolil anódové napatie 150V, žeravenie 4V - takže som zvolil 1+3V (je to OK ?), mriežkové prepatie podľa grafu pre 150V, rozsah merania 5mA a hodnoty od-do od oka 2-3mA (je to správne ? ako nastaviť tento rozsah hodnoty ?)


Pridávam aj obrázky pre kontrolu.

[Lukas-Peca]

Ano, máš to správně. Pokud si nejseš jistý správností zvolených hodnot, tak je rozumné při prvním měření nastavit menší Ua. Taky je potřeba mít osazenou opravdu anodovou pojistku 200 mA a ne silnější, jak často bývá.

[Pomaranc]

OK, vytvoril som kartu, odskúšal svoju zbierkovú E438 a parametrovo je nad zadané údaje - pásmo OK na meradle mám nastavené na 2-3mA no elektrónka dáva prúd 4mA a S=2mA, takže má hodnoty nad "katalógové".
Elektrónka by mala byť NOS - no po takmer 100 rokoch nikto netuší čo zažila.

To ma práve zaujímalo, ako nastaviť OK pásmo na meradle, či "od oka" alebo je na to nejaký postup, a či sa napatia žeravenia sčítajú - t.j. 3V+1V=4V.

[Lukas-Peca]

Žhavení se sčítá a pásmo na měřidle si můžeš cucat z prstu, stejně jako to dělali v Tesle. Z katalogu žádné pásmo neurčíš, leda nějakou konkrétní hodnotu, ale ne toleranci. Navíc obzvlášť u těchto starých elektronek jsou rozdíly mezi různými kusy dost značné, aniž by to mělo vliv na funkci. Já se u signálových elektronek zajímám leda o strmost, absolutní hodnota anodového proudu má význam jen u koncových lamp.

Kdybys měřil nějaké lampy pro universální přístroje, tj. s velkým žhavicím napětím (řada C, V, U apod.), tak žhavicí napětí nenastavuj rovnou plné, ale zapínej elektronku s cca polovičním žhavením a teprve po pár vteřinách dej plné. Jinak ji můžeš spálit. Obzvlášť u vzácnějších typů by bylo hloupé je takto zničit.

[Pomaranc]

Dobre, dík, aj tak chcem tieto elektrónky len "triediť" - t.j. porovnať ich medzi sebou, určiť do akej pozície v rádiu pojdu, alebo pojdu už len do vitrínky.

Mám elektrónky rady U z talizmanov a aj V radu - napr. VCL11 s orlicou
Dávnejšie mi napadlo pri žhavení od studena prepnúť prepinač "doladenia sieťového napatia" na -12% a potom ho dať po miernom nažhavení na 0%, ale prepnúť ho priamo kolíkami je asi lepší postup.

Myslíš že je takéto postupné žhavenie potrebné len u rád C, V, U a pod s vyšším napatím, alebo aj u starých 4V elektrónok ?

[Lukas-Peca]

U 4V to není potřeba, ty jsou na to dělané, ale staré elektronky pro sériové žhavení bych nepokoušel.
