Osciloskop PH ED2 VYŘEŠENO !

[EKKAR]

V Duklách a pozdějších byla nejdřív vakuová dioda a pak ji nahradili vn sloupkem v keramický trubičce - v ní ale byly sériově seřazený diody KY myslím řady 132, vybíraný na vysokej závěr při malý zotavovací době. Označení KX20, KX30 a nějaký podobný.

[xsc]

Ale kdepak. V Duklách už elektronka nebyla. Nejdřív tam byl bílý selénový sloupek, pak černá a kratší KYX20.

[EKKAR]

Hele, kuchal jsem několik mnohů TV, který už měly tuhletu "modulární" konstrukci - a v některejch na split-trafu byla tuším novalová keramická objímka s miniaturní celoskleněnou elkou - a v bezprostředně vedle ní ležící TV stejnýho typu už na tý patici byla kovová vložka a do ní zastrčená KX20 s nasazenou čepičkou s vyvedeným vn káblíkem.

[jardafiala]

Nekuchal jsem to ale vsadil bych boty, že je to zmíněný selenový sloupek. Podle podivného chování v závěrném směru i podle vzhledu.

[jezevec]

V Duklách a pozdějších byla nejdřív vakuová dioda a pak ji nahradili vn sloupkem v keramický trubičce ...

V TV řady Dukla nikdy nebyla jako VN usměrňovač elektronka DY87 (DY86), ale jen VN sloupek.

[jardafiala]

Ještě k věci - oscilátor chodí na 100 kHz. Trochu mě znepokojuje, že po výměně diod se nejdřív rozkmitá v řádu MHz a až po nějaké chvíli kmitočet měniče spadne na těch 100kHz a osciloskop naběhne. Mezi kolektory jsou pájecí body a místo pro nějakou součástku ale ve schematu ani ve skutečnosti tam nic není.

[sis2]

Jestli třeba nejsou "načatý" diody 801 - 804 ve zdvojovačích +2kV a - 2kV. Asi by bylo lepší je taky nahradit novějšíma..
Mezi kolektory tranzistorů měniče se mohlo počítat s kondenzátorem na nastavení pracovního kmitočtu. Možná půjde najít kapacita, při které bude startovat na těch 100 kHz.

[xsc]

Je dost možné, že ty staré diody měly mnohem větší kapacitu a tím to tlumily. Teď to nejspíš zatlumí až zátěž.

[jardafiala]

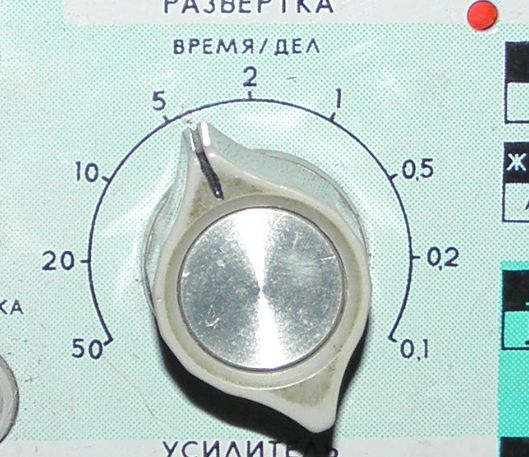

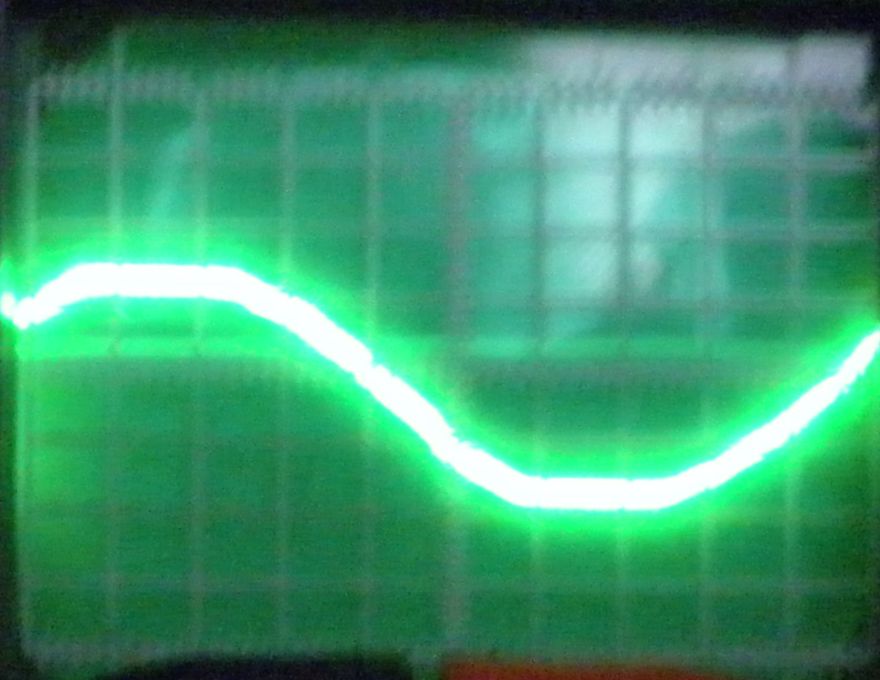

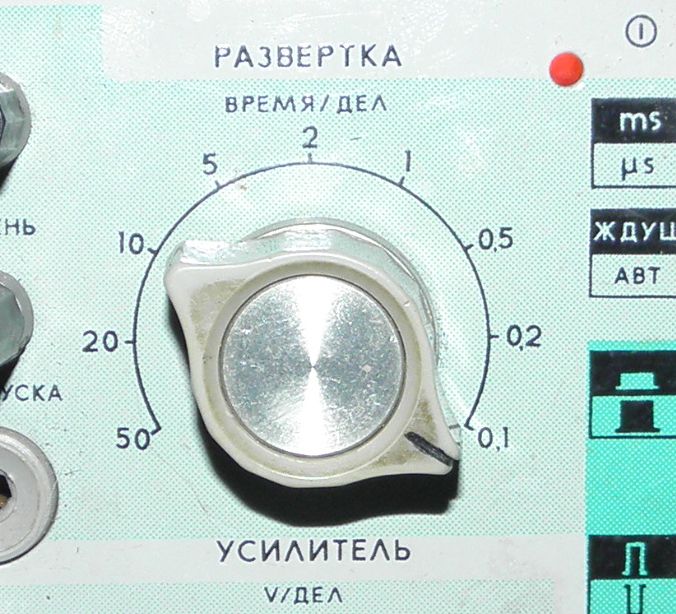

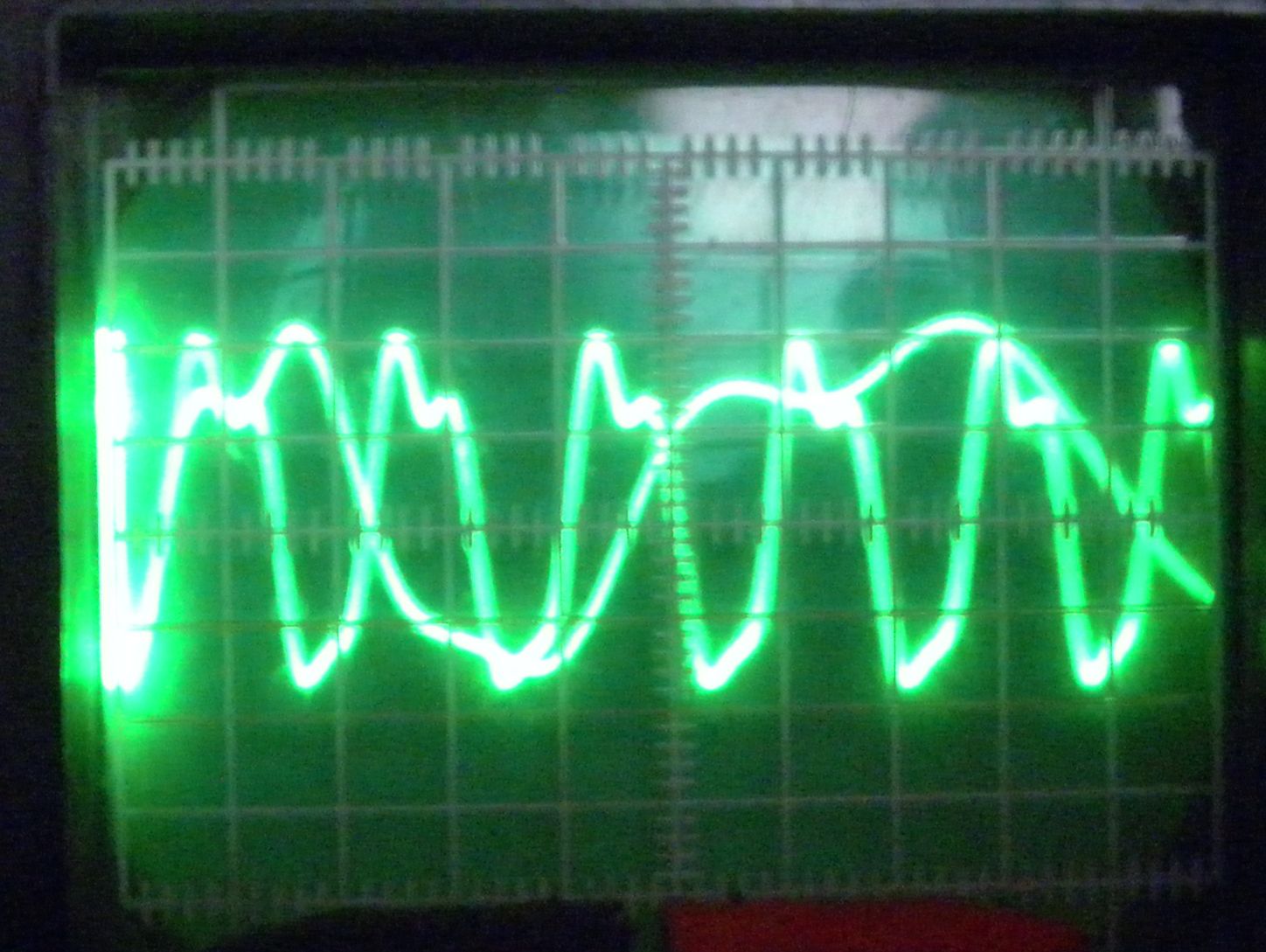

Taky si myslím, mám někde hluboko zaorané sloupky z VN TV KX20 či podobné, nebo najdu diody (stačí na 1kV? - podle schematu tam jsou na toto napětí) případně číňan má za 45 Kč VN diody do mikrovlnky. Přidávám průběhy i s nastavením časovky tak nějak mi to připadá, že každý z tranzistorů kmitá jinde, měřeno na kolektoru jednoho z nich. První dva obrázky když to nechodí, druhé dva při normální funkci. Časovka v µs, šš cca 20V.

[sis2]

Budou tam stačit ty samé diody, jak jsem uvedl u zdvojovače pro obvod řízení jasu, jsou vesměs se závěrným napětím přes 1000V.
V měniči je asi něco špatně. Ty tranzistory musí běžet oba stejně, je to normální dvojčinný konec se zpětnou vazbou přes vinutí III a IV v bázích.

[jardafiala]

Jasně že je v měniči něco špatně ale proč jen chvilku? Po cca 1 - 2 minutách to začne chodit správně. A proč to, i když ne úplně správně, chodilo před výměnou diod bez zaváhání? Zaváháním myslím to že teď to chvíli tvá než se to rozběhne správně. Nechal bych to tak ale nedá mi to...

[jardafiala]

Tak jsem ještě vyměnil diody ve VN části pro obrazovku za KYX20. Vrátil se problém s regulací jasu, tentokrát snadno vyřešen nastavením W803. Rozběh řeším, dal jsem mezi kolektory na místo pro nějakou součástku kondik 6n8 a testuju. Ono se to blbě zkouší protože první náběh trvá nějakou chvíli a po vypnutí je nutno taky nějaký čas čekat abych viděl výsledek.

[jardafiala]

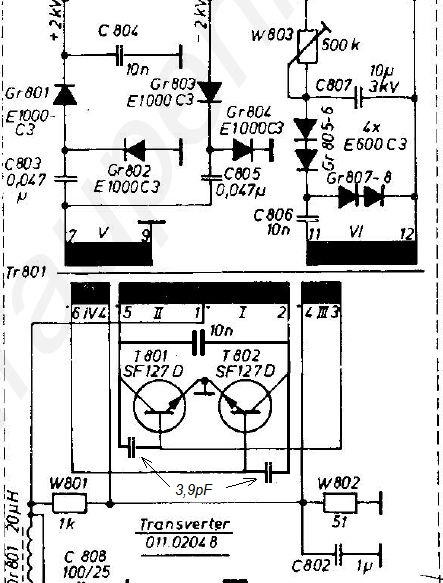

Konečné a definitivní řešení spočívá v připojení kondenzátorů podel připojeného obrázku. Kondenzátor 10nF to trochu vylepšil ale úplně to přestalo po připojení kondenzátorů mezi bázi a kolektor obou tranzistorů.

[danhard]

Ten měnič je v podstatě laděnej kapacitou sekundárního vinutí a kapacitou těch diod.
Jestli to jelo o řád rychleji a nebylo to laděné na primáru, tak to oscilovalo na rozptylových indukčnostech.
Tím, že jsi to zpomalil, nejsou splněny podmínky oscilací na té vyšší frekvenci.

Jak je velký to trafo ? asi něco udělám z tráfka na podsvícení LCD obrazovek, to je vhodný díl na těžbu šrotu

Mám obrazovky na -2kV, nebo +2kV/-2kV, nebo +10kV/-2kV

[jardafiala]

Trafo je tak 4x4x2cm, hodně hrubý odhad. Není k němu přímo přístup, je pod plechovým krytem.
