Průtokový ohřívač Dražice PTO-T 8: co je to za součástku?

[eleferner]

Jednomu kolegovi se zacoudilo z tohoto 8 kW prutokoveho ohrivace:

https://www.dzd.cz/ohrivace-a-zasobniky ... /pto-pto-t

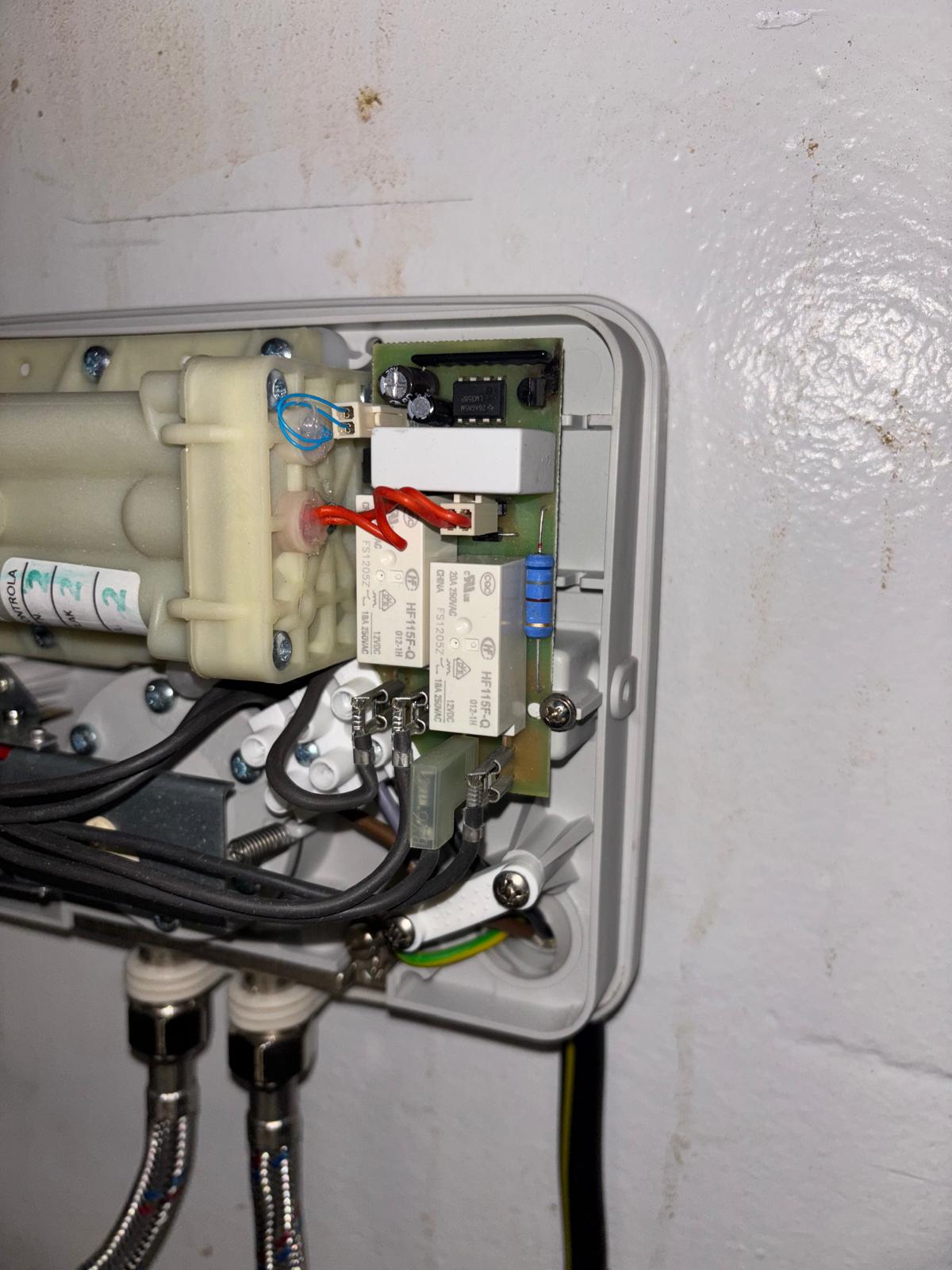

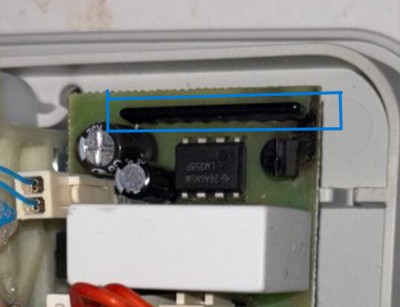

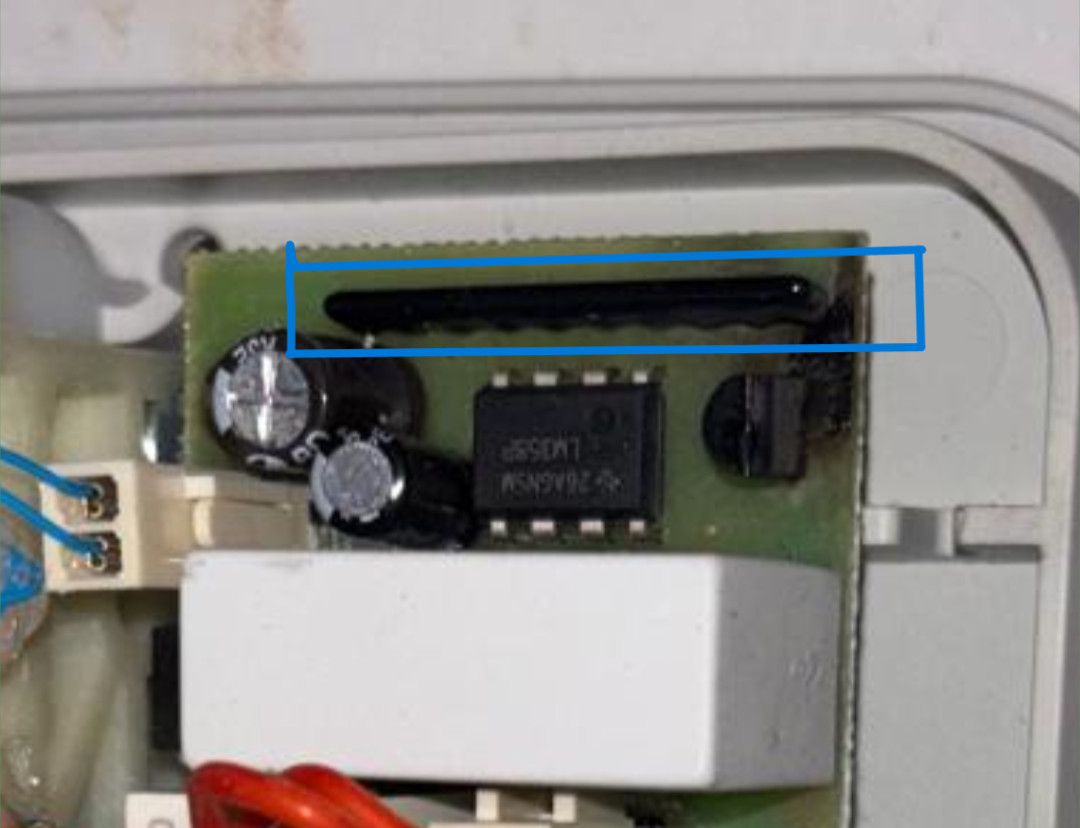

Je spaleny tranzistor BC337 a jeste nejaka podlouhla cerna soucastka. Nevite, co to je? Na netu jsem zadne schema ci jine informace nenasel. Zatim od nej mam jen dost nekvalitni fotky, ale v pripade potreby udela lepsi.

Mimochodem, jak v nem vlaste ohrev probiha? Topne spiraly nebo hole uhlikove elektrody primo do vody?

[rnbw]

Vyzera to ako odporova siet.

[EKKAR]

Souhlas, vícenásobný odporový pole. Bez fotky popisu zapojení ani hodnoty nedohledáš, variant je bambilión. Troufnul bych si tipovat, že to má něco společnýho s klávesnicí, kde spojováním různejch vývodů buď mezi sebou, nebo na zem/Unap to po vyhodnocení buď řadou komparátorů, nebo A/D převodníkem ovládá nějakou další elektroniku.

[rnbw]

Prietokovy ohrievac s klavesnicou som este nevidel.

[ondraN]

Má to 10 vývodů, odhaduji že tam je 5 rezistorů pro ten komparátor, který asi hlídá ohřev nebo průtok. Ale viděl jse v zařízeních i rezistorové sítě, které měly každý rezistor jiný, asi zakázková výroba. Asi bych to vypájel a změřil nepostižené oblasti. Možná tam shořel jen jeden rezistor k tomu vadnému tranzistoru. A rozhodně bych hledal příčinu, proč ten trand shořel.

[samec]

...který asi hlídá ohřev nebo průtok.

Čo som videl hentaký prietokový ohrievač, tak tam bol tlakový spínač.

[EKKAR]

Prietokovy ohrievac s klavesnicou som este nevidel.

Já jo - nebylo to v tuzemsku, ale ve Švajcu, značka "ABB" - a nastavovala se tím teplota přímo ve °C na konci sprchový hadice. Panel byl vestavěnej do stěny sprchovýho koutu a kromě číslic tam byla volba výtoku sprchy - ruční sprcha na hadici, několik "masážních" trysek a centrální vrchní výtok na "déšť" a ovládání průtoku v 10 stupních. Zařízení si pamatovalo poslední nastavení a při vstupu do sprchy to rozsvítilo poslední použitý hodnoty - teplotu, průtok i výstup. Pak stačilo zmáčknout START a mašinka se rozjela. Možnost RESET znamenala "všecko zrušit" a nastavovat znovu hodnotu po hodnotě, ADJUST dávalo možnost jen posunout nastavení jednotlivejch položek. Tak nějak bych si představoval sprchovej kout budoucnosti.

[Ivan_01]

ja by som sa stavil, že tá odporová sieť bude len očudená od prsklého tranzistora

[vicious]

Mimochodem, jak v nem vlaste ohrev probiha? Topne spiraly nebo hole uhlikove elektrody primo do vody?
Holý odporový drôt priamo vo vode.
EDIT: a ten tranzistor tipujem, že spína relátka.

[eleferner]

Diky vsem za tipy, odporova sit by davala smysl pro usetreni mista.

Dotycny zkusi vymenit ten tranzistor a dal se uvidi.
