cavte.
potreboval by som poradit ako navrhnut podporny obvod pre zapojenie ultrazvukovych senzorov, tak aby som na vystupe prijimaca dosiahol analogovy alebo digitalny signal s ktorym by vedel pracovat a detekovat ho mikroradic PIC16F877
ide o ultrazvukovy prijimac typu ( R4016 = UST 40 R)
a ultrazvukovy vysielac typu ( T4016 = UST 40 T )

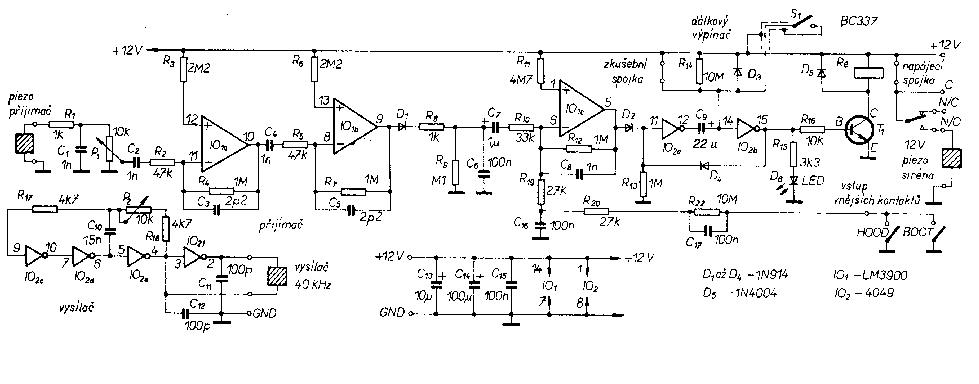

..nejaky tip pre riesenie by som mal ale potreboval by som poradit ci sa da pouzit cast obvodu zo schemy v prilohe po cast ktora vytvara nizkofrekvencny signal???
..privitam aj nove riesenie, ktore bude fungovat
dakujem
utlazvukovy senzor - podporny obvod
Moderátor: Moderátoři
Odhaduju, že to zapojení je z nějakého AR. Jestli jsem to správně pochopil, tak ti na výstupu předběžně stačí analogový signál, který umíš dále zpracovat. Návrh obvodu záleží na tom, o co to jde. Někdy jsou potřeba filtry, jindy je to úkol zralý na elementární návrh obvodů s operačními zesilovači, komparátorem, tvarovačem - viz obrázek
Na vstupu se obvykle používá zesilovač s paralelní vazbou (možno realizovat OZ), potom komparátor pro porovnávání úrovně (třeba zase OZ), následuje tvarovač (tranzistory nebo např. CMOS 4093) a popř. omezovač na vhodnou úroveň pro MCU.
