Dotykový vypínač

[Tomas3206]

Zdravím, chtěl bych vás požádat o pomoc. V bytě ovládám osvětlení přes stykač, tzn. místo klasických vypínačů zap/vyp mám tlačítkové, které se po uvolnění vrátí (jako třeba u zvonku). Jedním stiskem se světla zapnou a dalším vypnou, při držení se stmívají.
Chtěl bych je ovládat ne stiskem, ale dotykem. Háček je v tom, že aby to fungovalo, musí zůstat zachovaná funkce tlačítka, tzn. že proud do stykače prochází jen v okamžiku dotyku. Všechno co jsem na netu našel funguje tak, že při prvním dotyku se obvod sepne a zůstane sepnutý do dalšího dotyku.
Potřeboval bych takový obvod od někoho navrhnout. Věřím že pro někoho kdo tomu rozumí je to hračka. Součástky bych si sehnal a napájel je na malou destičku, kterou bych schoval do instalační krabičky.
Tady je odkaz na video, jak bych si to v principu představoval. Místo té baterie a diody
by vedly dva dráty ze stykače pod napětím 230V a já bych je spínal dotykem pod nějakým nižším napětím. https://youtube.com/shorts/fWFfhfVLJ2o? ... -jyILOqiS1
Ten dotyk bych v ideálním případě chtěl vyřešit tak, že nějaký senzor - třeba TTP223, bude ukrytý pod plastovou krytkou. Takže ve finále se to celé bude tvářit jako klasický vypínač, ale bude to jen obal který bude reagovat na dotyk.
Budu vážně rád, když mi s tím někdo pomůže, díky!

[ferdislav]

Ahoj
Asi bych si koupil něco hotového a nedával bastl do domu - pojištění atd..
To stálé sepnutí přepínače stykači vadí?
Přepoj stykač z pomocných kontaktů rovnou na přepínač a samodržku nepotřebuješ
je to určitě stykač,není to impulzní relé?

[EKKAR]

To nebude JENOM impulsní relé, protože

... Jedním stiskem se světla zapnou a dalším vypnou, při držení se stmívají.
...

Tam bude naprosto tutově ještě nějaká další A NE ZROVNA JEDNODUCHÁ elektronika navíc ...

[ferdislav]

nj to mi nějak uteklo
takže nějaká chytrá domácnost?
Tomas vyfoť co tam vlastně pro to ovládání světel máš

[stefan31]

Ak to má byť dotykom ZAP/VYP a pri dlhšom dotyku regulácia svitu žiarovky, tak také niečo vyrábajú/vyrábali poliaci vo fy. UNIVEX S.A. KRAKOW, typ napr.S3D, vo vnútri je procesor a zopár SMD, spínanie tuším triak. Má to aj IR čidlo, reaguje na akýkoľvek DO od elektroniky. Používam to už asi 20 rokov ....a existuje viacero modifikácií tohto výrobku .....

Stefan31

.... ten, ktorý som spomenul je na foto v druhom rade odspodu vpravo s cenovkou 8,-€
https://www.vika.sk/produkt/stmievace-a ... -vypinace/

[martinkopp]

Kup si tohle https://www.aliexpress.com/item/1005006696745983.html
Je tam použitý TTP223, takže stačí jen když ho uzemněním vstupu TOG přepneš do režimu jaký potřebuješ a nic dál řešit nemusíš. Jen si dej pozor na ty kapacitní, nejsou dělané na kdovíjak dlouhé držení. Časem provedou rekalibraci přestanou na nějakou chvíli reagovat, když na nich budeš dlouho držet prst. Je to napsáno v DS.

[Hill]

Náš synek si dal po celém bytě senzorové spínače ovladatelné a nastavitelné přes wifi tuya. Jsou k dispozici jak s pracovní nulou, kam nešla přivést, má ovládače, které ji nepotřebují (No neutral wire required).
Ten první testoval přes rok, než si koupil další.
A zatím žádný neměnil.

[Tomas3206]

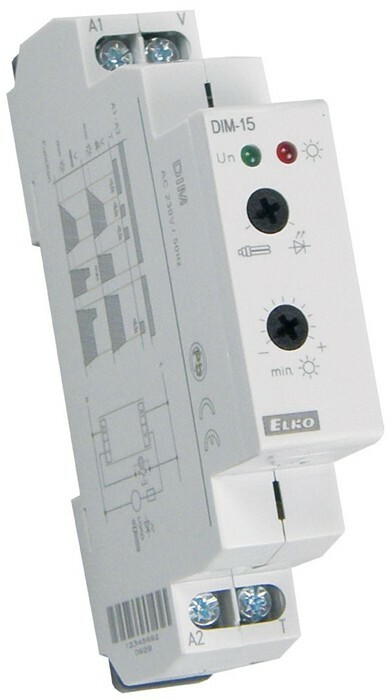

Ta věcička která ovládá světla se přesně jmenuje řízený stmívač Elko DIM-15. Není to žádná chytrá domácnost, jediné co to umí je rozsvěcet a zhášet impulsem z vypínače/tlačítka a k tomu stmívat. Já bych právě ten mechanický stisk na tlačítku chtěl nahradit dotykem.

[Tomas3206]

Kup si tohle https://www.aliexpress.com/item/1005006696745983.html

Na to jsem koukal, ale nechci to z několika důvodů... Hlavně se mi nelíbí ten design, chci něco co bude vypadat jako klasický vypínač. Pokud by to šlo vykuchat a schovat pod krytku do klasickýho vypínače, pořád je tu problém že jedním dotykem se obvod sepne a dalším dotykem rozepne. Já potřebuju aby byl sepnutý jen v momentě dotyku, přesně jak je to na tom videu které jsem posílal v prvním příspěvku. No a nakonec je to zbytečně složité se spoustou elektroniky, pro mě neopravitelné. Představuji si destičku se třema součástkama a k tomu ten senzor za 5 Kč, které si můžu rovnou nakoupit do zásoby.

[martinkopp]

Představuji si destičku se třema součástkama a k tomu ten senzor za 5 Kč, které si můžu rovnou nakoupit do zásoby.

Tak na to rovnou zapomeň. To cos viděl na youtube je nesmysl. Jak dostat vypínač s TTP223 do režimu který potřebuješ jsem ti psal, zjevně ti to hlava nebere, takže se vykašli na nějaké touch snímače a dej si tam normální mechanický vypínač s pružinkou který se vrací a se kterým ti to bude normálně fungovat.

[Tomas3206]

Odstraněna citace předcházejícího příspěvku, viz bod 4f "Pravidel". jimirek

Martine, kdybych tam chtěl nechat ten vypínač co tam je, tak ho tam nechám a neřeším jak to udělat jinak a líp, že
Píšeš, že to postavit nejde, tady to týpek vyřešil pomocí relé, tranzistoru a odporu, takže to asi jde. Pokud by napájení TTP223 nešlo vyřešit přímo z těch dvou vodičů co vedou k vypínači (což by bylo ideální), daly by se tam dát dvě CR2450 v sérii?
https://youtube.com/shorts/p4FR8ulmbnM? ... t_BZeux3Mg

[martinkopp]

Tohle máš standardní zapojení TTP223. Já psal že je nesmysl to video s tranzistorem a ledkou cos nalinkoval.
Nechápu proč tam chceš cpát kapacitní spínač když chceš aby to vypadalo a fungovalo jako normální vypínač .

[Hill]

Ještě jsem zapomněl podotknout, že všechny ty kapacitní spínače vyžadují hlubokou instalační krabici. Jestli tam máš krabice mělké, typicky v příčkových panelech vyhovující běžným mechanickým vypínačům, musel bys tam vrazit distanční rámeček, a s ním to vypadá opravdu blbě.
Přitom ty dotykové senzory se dají nastavit i do režimu tlačítka a skleněný panel na nich vypadá velmi elegantně.
Mimochodem - když to budeš mít doma na wifi, můžeš u víceploškových některé plošky využít k bezdrátovému ovládání spínače někde jinde.
Světa to nestojí: prostě jeden kup a vyzkoušej, jak si s tím stmívačem bude rozumět. No, a kdyby ne, tak tam dáš kolébkové tlačítko a ten dotykový využiješ jinde.

[martinkopp]

Ty co jsem nalinkoval mají "strojek" hluboký 2,5cm.

[masar]

...Představuji si destičku se třema součástkama a k tomu ten senzor za 5 Kč, které si můžu rovnou nakoupit do zásoby.

To je pěkná představa, ale bez další integrace součástek těžko proveditelná.

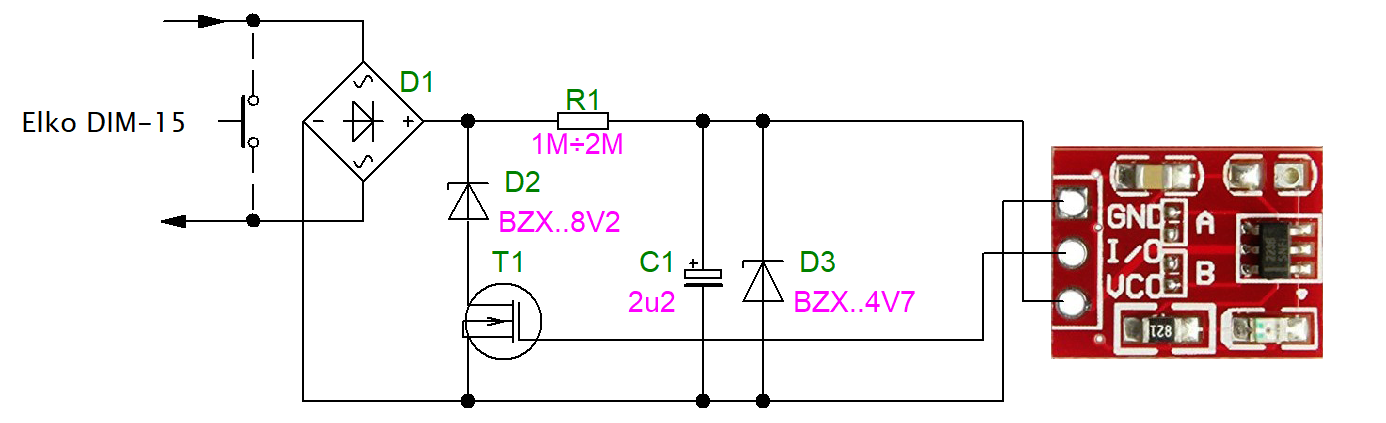

Jedno z minimalistických řešení, které si vystačí jen s těmi "dvěma dráty" představuje tento brázek, který nabízím k experimentování. Stačí vybrat vhodný T1.
÷
