Zapojení zvukového vstupu do Tesly Merkuru

Zpráva

xsc · #16 Příspěvek od **xsc** » 24 pro 2025, 10:46

Výměna za A223D by asi znamenala jen úpravu modulu, na základní desce není potřeba nic měnit. Jen přivést signál a přepínací napětí přímo na modul, kde jsou teď piny 3,4 uzemněny.

105l · #17 Příspěvek od **105l** » 24 pro 2025, 11:50

Taky, na vánoce dostanu měřič kapacity, tak zkusím které kondenzátory na vertikálním a horizontálním modulu jsou špatné a zkusím je vyměnit.

105l · #18 Příspěvek od **105l** » 24 pro 2025, 11:58

A proč je tam vlastně ten kondenzátor 100 nF? (nějaký starý jsem tam dal, snad bude funkční)

samec · #19 Příspěvek od **samec** » 24 pro 2025, 12:32

A čo, ak by sa NF signál priviedol na pin 13 obvodu A220D? Neprelizol by na výstup?

#20 Příspěvek od **Hill** » 24 pro 2025, 15:09

To bys musel vyzkoušet. Pin 3 v A220D je vyvedený ještě před detektorem, ale v určitém pracovním bodu by něco projít mohlo. Ovšem, jak ho udržet s rozváženým mf zesilovačem (zablokovat ho musíš ukostřením ovládacího pinu ), to zi nepovím.

warp · #21 Příspěvek od **warp** » 24 pro 2025, 18:16

Nebyly moduly ZMF/KS u TV Mánes až Oravan s A223D řízené napěťově ? Do těchto TV se dalo dodělat DO s U806 a dalšími obvody ...

#22 Příspěvek od **Hill** » 24 pro 2025, 20:48

Samozřejmě, že byly. Ale byly osazené obvodem A223D, který má vyvedený vstup pro vnější zdroj zvuku. Ten bohužel A220D v Merkuru nemá, i když také řídí hlasitost stejnosměrně proudem z pinu 8 A220D přes potenciometr hlasitosti na kostru (samozřejmě ten proud vyvolává na potenciometru nějaký úbytek napětí, takže lze hovořit i o řízení hlasitosti stejnosměrným napětím).

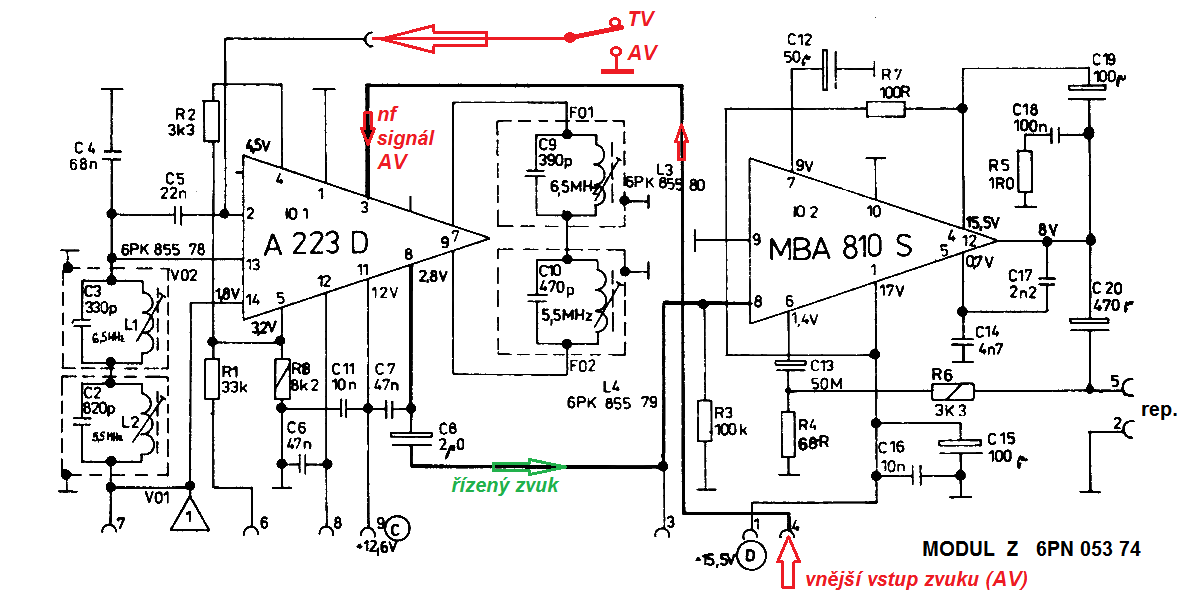

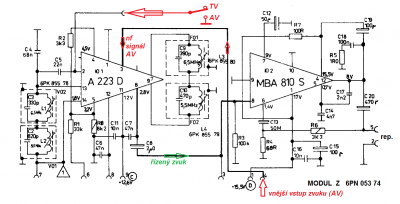

Ale tady máš schéma modulu 6PN 053 74, můžeš to podle toho předělat.
Pak na pin 4 zásuvky Z jen přes kondík asi 2 µF přivedeš vnější nf signál. Pin 8 zásuvky modulu Z zůstane nezapojený (tam je výstup zvuku ještě před řízením hlasitosti).
Asi se bude na vstupu hodit trimr, kterým srovnáš hlasitost z obou zdrojů přibližně nastejno, abys nemusel po každém přepnutí točit potenciometrem hlasitosti.
Pak na přepínači bude stačit jen jeden kontakt, kterým uzemníš pin 3 A223D, aby se přepnul do režimu pouhého regulátoru hlasitosti.

105l · #23 Příspěvek od **105l** » 01 led 2026, 14:58

Tak jsem to teď po delší době zapl, něco ten vstup dělá, ale na pozadí tam je ještě nějaký brum ať nastavím jakoukoliv hlasitost, je to tím že tam nemám zapojený žádný vstup zvuku? Ten konektor na to totiž už asi nestihnu dodělat.

#24 Příspěvek od **Hill** » 01 led 2026, 20:42

To tak bývá, že když máš vstup "v luftě", že se tam něco naindukuje.
