Regulovatelný zvyšovač 12/0-400V

[BOBOBO]

Mám to z tráfka posledních lampových radií . Tam byla tráfka "malá" . Ale bývá tam jen 6,3V

[warp]

Mě se osvědčily tyto měniče https://www.aliexpress.com/item/1005007538061781.html ,lze nastavit dost široké spektrum napětí, i proud je celkem slušný. Dělá se s jednou i dvěma polaritami.

[barnodaj]

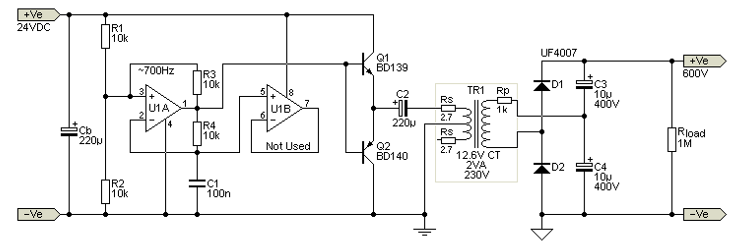

Pro inspiraci, třeba takto, s větším transformátorem a výkonnějšími tranzistory to dá větší výkon.

[barnodaj]

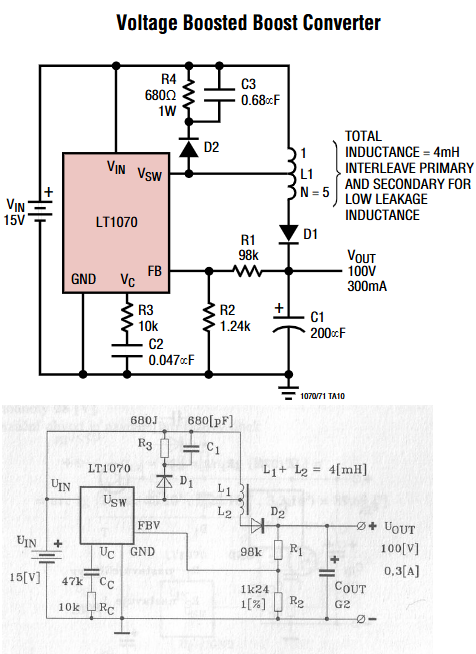

U zvyšujícího měniče s tlumivkou se dá použít taky dělená cívka, příklad:

[feliz_navidad]

Zkusil jsem mírně modifikovat ten svůj měnič 12-400V/20mA, kolik z něj max. dostanu. Vlastně jsem jen hulvátsky upravil hodnotu proudového omezení snížením snímacího odporu.
Dosáhl jsem 300V/73mA při účinnosti 69%. Vzhledem k použitým součástkám (spínací FET je obyčejný IRF740, cívka 20z drátem 0,7mm na toroidu průměr 17mm) to není úplně špatné. Zkoušel jsem jen krátkodobě, měnič se silně přehříval.

400V/100mA považuji s odpovídajícím osazením za dosažitelné.

[sis2]

Pro inspiraci, třeba takto, s větším transformátorem a výkonnějšími tranzistory to dá větší výkon.

pro inspiraci ano, ale honit síťové trafo na 700 Hz ne...

[barnodaj]

Zkoušel jsi to???
A nikdo tě nenutí posílat do trafa 700Hz, ten operák umí kmitat i na 50Hz!!!
Vy byste tady všichni chtěli instantní návod, jako je instantní polévka do hrnečku.
A taky samozřejmě můžeš použít feritové trafo ze zdroje, z PC a pustit do něj 50kHz.

[samec]

Keď výstupné trafo s 0,35mm plechmi zvláda kHz audio frekvencie, tak 700Hz pre sieťové trafo s 0,5mm plechmi nie je žiaden problém.

[HF_Tech]

To obyčejné trafo vyšší frekvenci "zvládne". Problém je akorát, že s vyšší frekvencí už budič neprotlačí takový proud vynutím a tím i výkon na výstup.

Jinak asi nejjednodušší řešení by byl dvoufázový boost měnič. To se nechá postavit z dostupných součástkek, bez motání cívek nebo trafa.

[Dragoniac]

Hoj. Pardon že píšu až po takový době, nemůžu se tomu věnovat tolik jak bych sám chtěl. Časem jsem se dostal k měniči s UC3842 s trafíčkem, a teď furt bojuju s tím jak strašně je to měkký. Trafíčko je na EI jádře se sloupkem asi 1,3cm, primár 6 závitů, sekundár asi 120, pracovní kmitočet 130kHz. Zkoušeno s mezerou i bez. Jednocestný usměrnění, 100u filtrák. Naprázdno se dostanu na 360V, se zátěží asi 20mA sotva na 100V. Už mi došly nápady, protože měnič s trafem jsem ještě nestavěl. Jakákoliv další pomoc bude vítaná, když to bude nutný, vypotím k tomu schéma. A moc dík!

[PavelFF]

...Zkoušeno s mezerou i bez. ...., když to bude nutný, vypotím k tomu schéma.

Pokud chceš pomoc, budeš muset schéma vypotit. Tvůj slovní popis nebude stačit.

Zkoušel jsi jádro z mezerou i bez mezery. Pro zvolený typ měniče je nutné jádro buď s mezerou nebo bez mezery. Běžný měnič špatně snáší opak.

[feliz_navidad]

Dragoniac:
Psal jsem, že s tlumivkou je to realizovatelné, zbytečně si to komplikuješ trafem.
Jak máš nastavené proudové omezení?
Předpokládám, že měnič je blokující (flyback)?
Pro 12V je určený UC3843, ne 3842.

[Dragoniac]

Odstraněna citace předcházejícího příspěvku, viz bod 4f "Pravidel". jimirek

S tlumivkou bych zase musel shánět VN FETy, jsem chtěl stavět z toho co mám doma. Ale třeba na to dojde. Díky.
Samozřejmě, ten 3842 startuje až na 16V. Kdybych to nevěděl, asi bych nepsal že ten měnič je měkkej A je to flyback.
Omezení je na 8A, takovej proud tam asi tlačit nebudu, ale lepší bočník jsem nenašel.

[Dragoniac]

...Zkoušeno s mezerou i bez. ...., když to bude nutný, vypotím k tomu schéma.

Pokud chceš pomoc, budeš muset schéma vypotit. Tvůj slovní popis nebude stačit.

Zkoušel jsi jádro z mezerou i bez mezery. Pro zvolený typ měniče je nutné jádro buď s mezerou nebo bez mezery. Běžný měnič špatně snáší opak

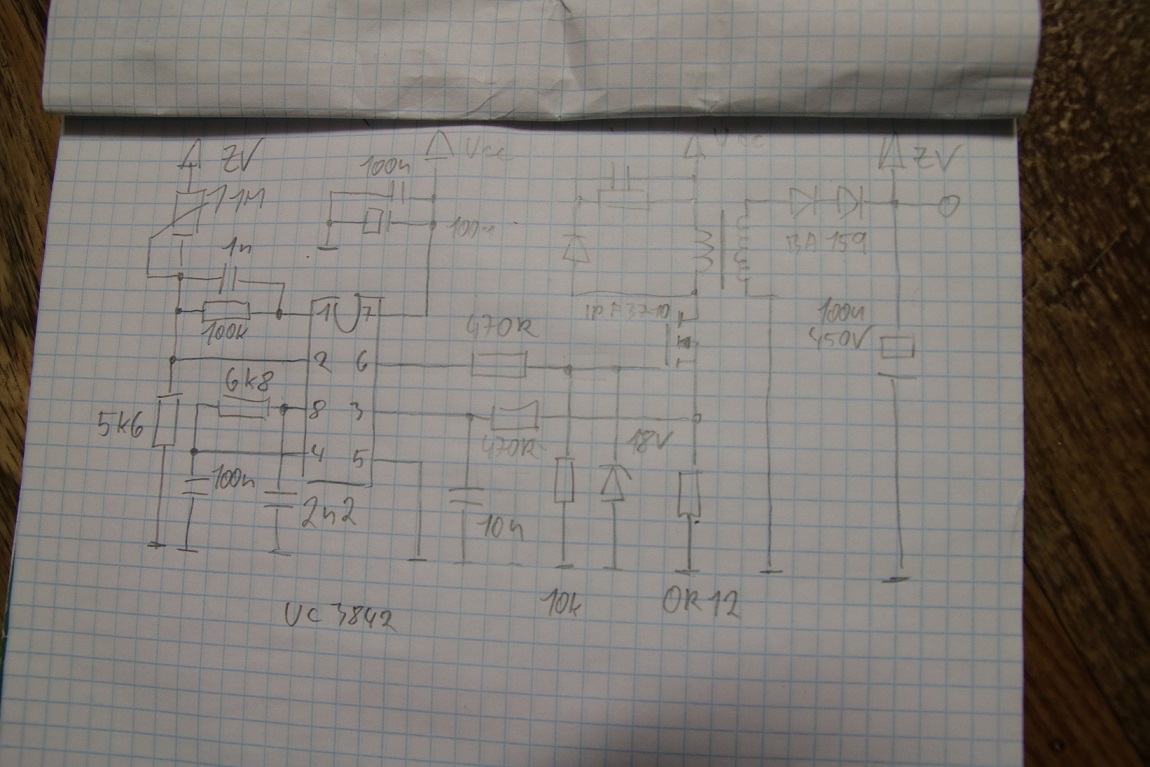

Schéma hýr. Kreslíř zrovna nejsem.

[feliz_navidad]

Nepodstatné poznámky:
Odpor 470R do G je docela dost, dal bych nižší desítky Ω.
470R/10n v proudovém omezení je moc, pro 470R je tak 1n.
Nemáš "slope compensation", ale to teď nevadí.

Podstatná poznámka:
Směry vinutí máš správně?
