nemáte Amatérské radio 2 ročník1996 ?

Zpráva

alj · #1 Příspěvek od **alj** » 15 črc 2026, 10:25

Potřeboval bych kvůli opravě schema řízení čerpadla slunečního kolektoru uveřejněné v na str.24 v Amatérském radiu číslo 2 ročník1996. Pokud někdo máte a mohl by ofotit moc děkuji.

#2 Příspěvek od **EKKAR** » 15 črc 2026, 10:43

Mám a když mi do SZ pošleš mailovku, pošlu ti celý pdfko.

samec · #3 Příspěvek od **samec** » 15 črc 2026, 10:45

https://archive.org/details/amaterske_r ... 6/Amaro96/

#4 Příspěvek od **EKKAR** » 15 črc 2026, 11:46

Jseš vedle minimálně o kiloparsek, Samečku. Ten regulátor nevyšel v Praktický Elektronice, ale v tehdy ještě pod Arne Krausem přežívajícím PŮVODNÍM Amatérským Rádiu.

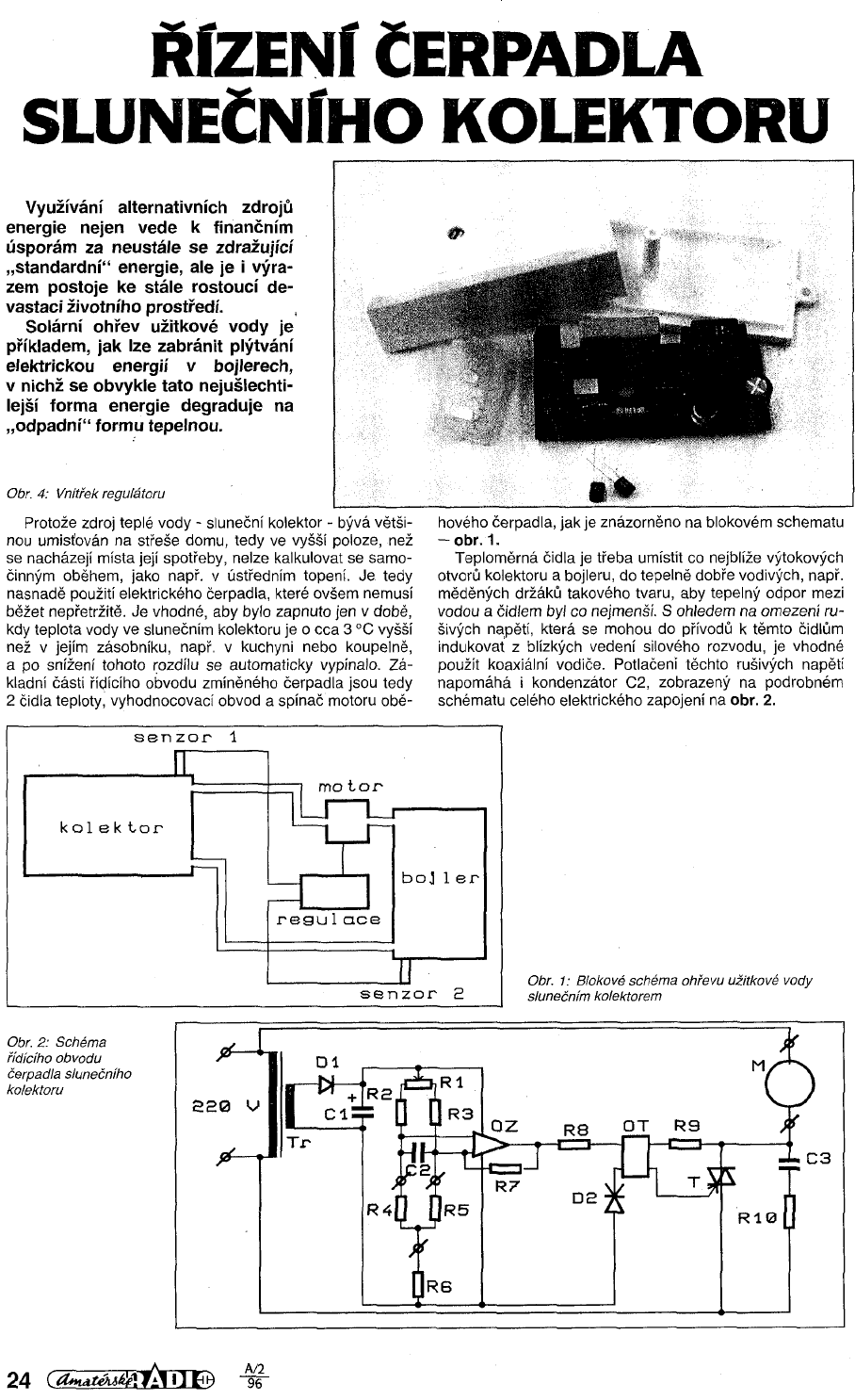

čerpadlo I.png

čerpadlo II.png

Tohle jsou printscreeny, plný rozlišení můžu poslat jak jsem uved, na mail.

alj · #5 Příspěvek od **alj** » 15 črc 2026, 12:17

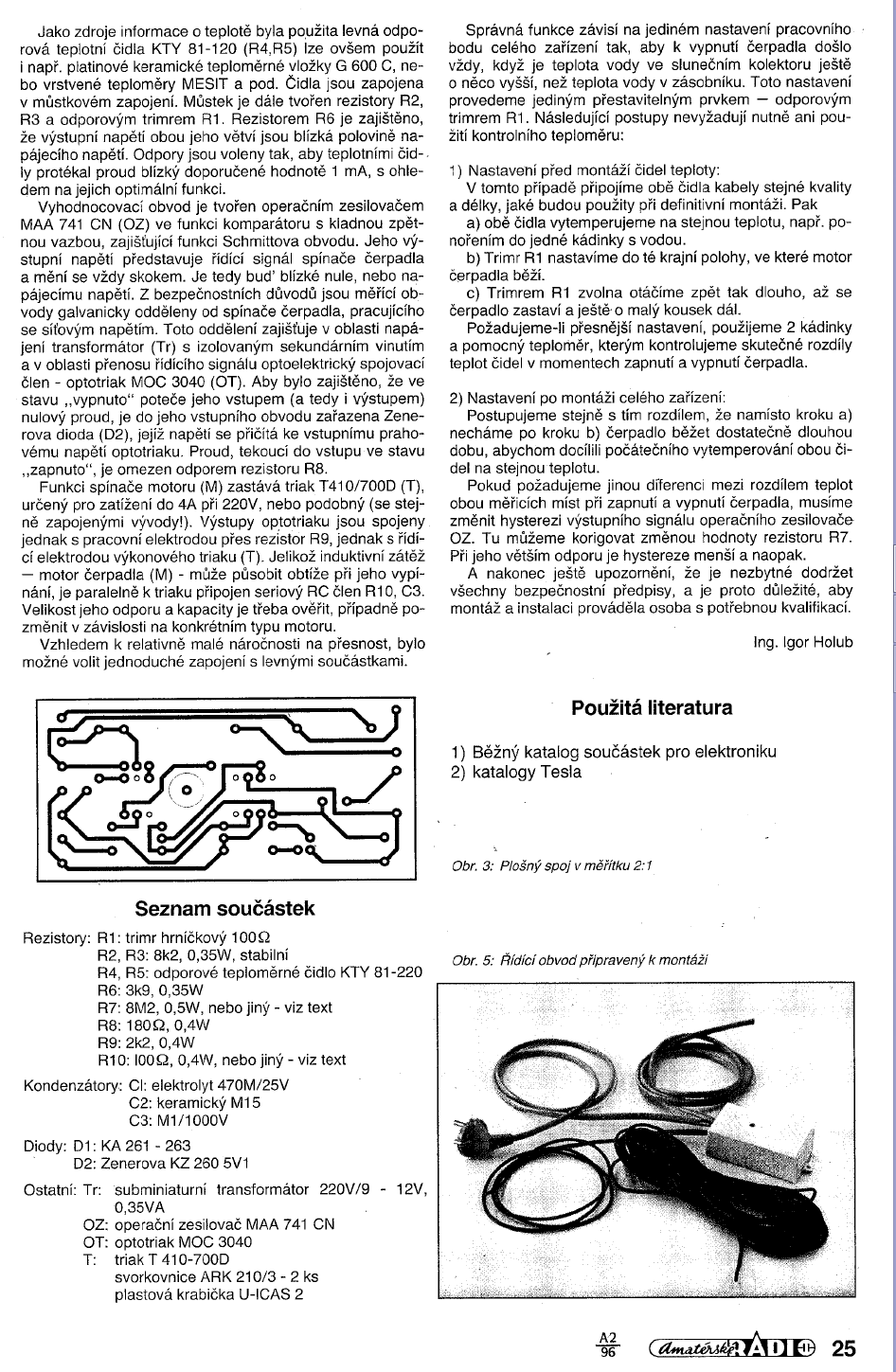

Děkuji za pomoc, ten náhled mi stačí. Kdyby to někdo chtěl ještě dělat, tak pozor je tam chyba v plošném spoji na str. 25. Je zobrazen zrcadlově, ze strany součástek a uvedené měřítko je myslím také špatně.

#6 Příspěvek od **EKKAR** » 15 črc 2026, 12:40

Hlavně celej ten popis je dost zmatečnej, v článku vůbec není osazovák (nákres rozmístění součástek), takže kdo by to chtěl stavět, ze všeho nejdřív bude potřebovat čuchacího Azora a křišťálovou kouli, aby vystopoval spoje na DPS a vyvěštil, co kam patří ...

alj · #7 Příspěvek od **alj** » 15 črc 2026, 13:43

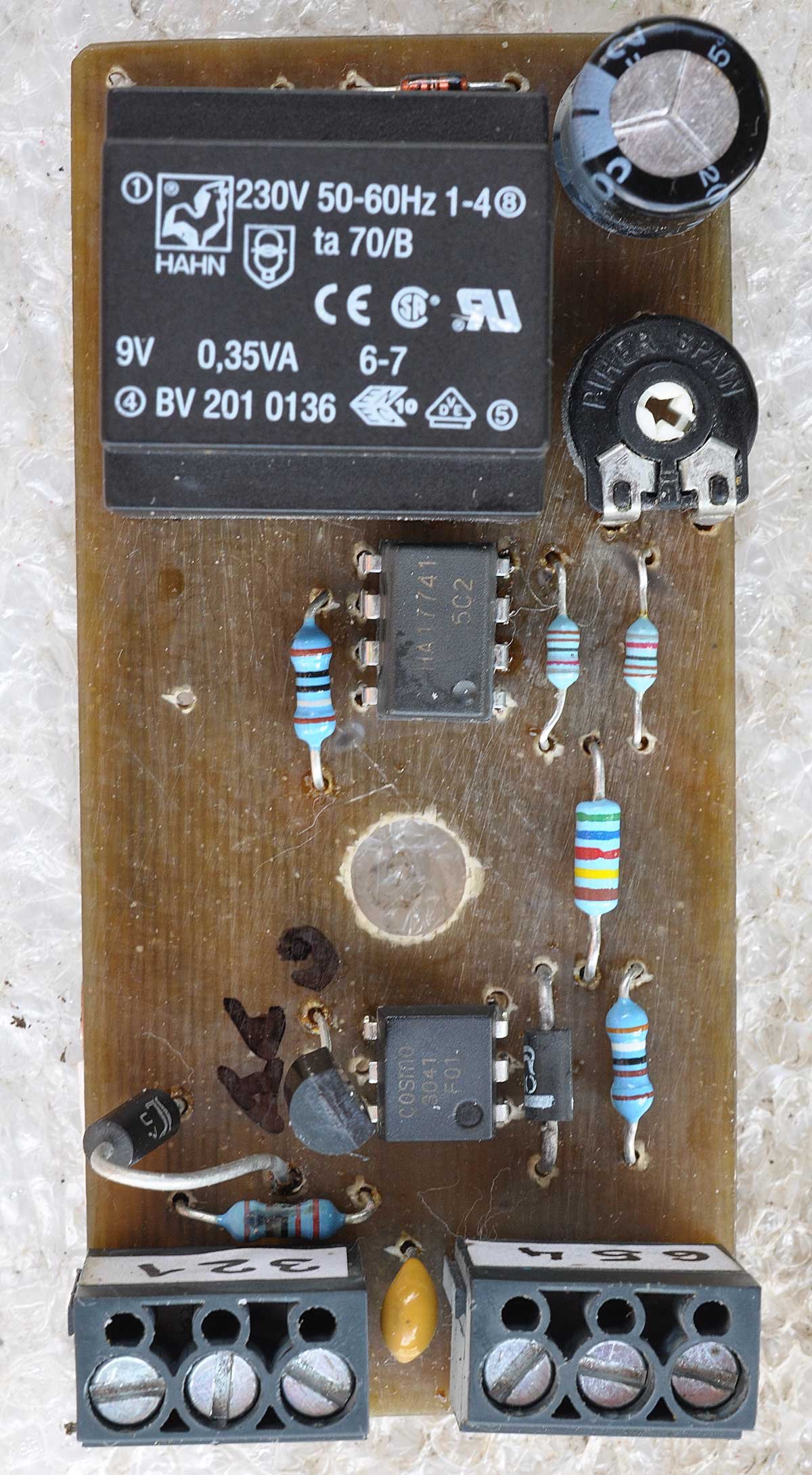

Ano, je to zmatené. Přikládám fotku osazeného spoje. Je vypuštěn RC člen R10, C3. Navíc je tam transil na ochranu triaku před napěťovými špičkami.

samec · #8 Příspěvek od **samec** » 15 črc 2026, 14:28

To s tým porovnávaním teploty solárneho kolektoru s teplotou v spodnej časti "bojleru" nie je veľmi chytrý nápad. Vždy keď odpustíš teplú vodu a do "bojleru" sa dopustí studená voda, spustí sa čerpadlo a premieša obsah cez kolektor, bez ohľadu či kolektor vodu práve ohrieva, alebo naopak.
