Osciloskop BM556 - nesvítí obrazovka

Zpráva

Hejnicek · #46 Příspěvek od **Hejnicek** » 10 dub 2008, 12:32

Jo díky, až na to budu mít zas čas, zkusím to a dám vědět.

#47 Příspěvek od **jandu** » 10 dub 2008, 13:16

Nájdem niekde schému obvodu obrazovky?

tandel · #48 Příspěvek od **tandel** » 11 dub 2008, 01:12

jandu píše:Nájdem niekde schému obvodu obrazovky?

Schéma je tady, stačí si tam podle manuálu dopsat ty hodnoty napětí U601, U602, U603, U604 a máš.

Obrázek

Pozor, v obvodu jsou velké hodnoty odporů, musí se použít přístroj s velkým vstupním odporem, popř. sondou a měřit s rozmyslem!

#49 Příspěvek od **jandu** » 11 dub 2008, 07:55

Je tam dosť blokovacých kondenzátorov. Aj tie môžu byť príčinou. Druhým možným zdrojom sú veľké hodnoty odporov. Pri meraní by som sa zameral na meranie hodnôt súčiastok a nie napätí.

NT · #50 Příspěvek od NT » 11 dub 2008, 13:13

...přesouvám se do tohoto tématu, taky se mi nezobrazuje po zapnutí "bod", obrazovka jen "problikne" a bod vždy zmizí...

Napětí 80V,45V,+12V v pořádku. Jen nemohu nikde podle shematu naměřit těch -12V...

#51 Příspěvek od **masar** » 11 dub 2008, 13:24

Deska zdroje 1AN 291 14, vývod č.16 je výstup -12V. Pokud chybí, tak zkontroluj stabilizační obvod (E24,E71,IO3,...) :wink:

NT · #52 Příspěvek od NT » 11 dub 2008, 15:26

Díky,
který vývod č. 16 myslíš? Ten na té bílé "svorkovnici" kde se slučují příchozí dráty a poté jdou na DPS? Mě na ní totiž ty vývody nějak neseděli...

#53 Příspěvek od **masar** » 11 dub 2008, 16:38

Vývod 16 zde:
2. obrázek jsem si "vypůjčil" od stepa

NT · #54 Příspěvek od NT » 11 dub 2008, 22:37

Nemáte někdo tyhle všechny přílohy schémat k dokumentaci naskenovaný takhle hezky barevně? Z těch nebarevných co já mám, přečtu sotva třetinu součástek... a tyhle čísla "pinů" vůbec ne...

Jinak to souhlasí (nesouhlasí mi to jen na té bílé dlouhé svorkovnici-hřebenu, co na ní jdou dráty od této zdrojové desky,a rozdělují se dál...asi si to tam namotali jak chtěli ), na tomhle vývodu (16) nemám třeba proti vývodu 5 skoro žádný napětí (je tam asi -0,3V)...

Kondenzátory a trandy jsem měřil,vše ostatní se zdálo v pořádku.

PS: kdyby jste někdo věděli kde sehnat tunelky, byl bych velice vděčný

NT · #55 Příspěvek od NT » 11 dub 2008, 22:41

oprava: Kondenzátory a trandy jsem měřil,ty se zdáli v pořádku. Ale asi chcípli na el. statickou ránu ode mě...

#56 Příspěvek od **masar** » 11 dub 2008, 22:53

Tak nyní ještě změř napětí vývodu 13 proti 5(12) a budeš vědět mnohem víc. :wink:

Tu dokumentaci, která se ti tak líbí, jsem si stáhnul ze stránek http://stepa.wz.cz/index.php?page=BM556, je tam víc zajímavých věcí. :wink:

NT · #57 Příspěvek od NT » 13 dub 2008, 15:29

Teď na to koukám, tohle schéma je ale na BM556, já mám BM566A...a tam je deska se stabilizátorama jiná...

#58 Příspěvek od **masar** » 13 dub 2008, 18:08

Aha, chybička se vloudila... :wink:

Tohle Tesla dělala naschvál, aby ošulila 5-tiletku. :wink:

#59 Příspěvek od **stepa** » 13 dub 2008, 18:34

Jina verze dokumentace se na netu nevali, jen co ma Zede na strankach(to je ten odkaz u me na strankach).

#60 Příspěvek od **masar** » 13 dub 2008, 19:29

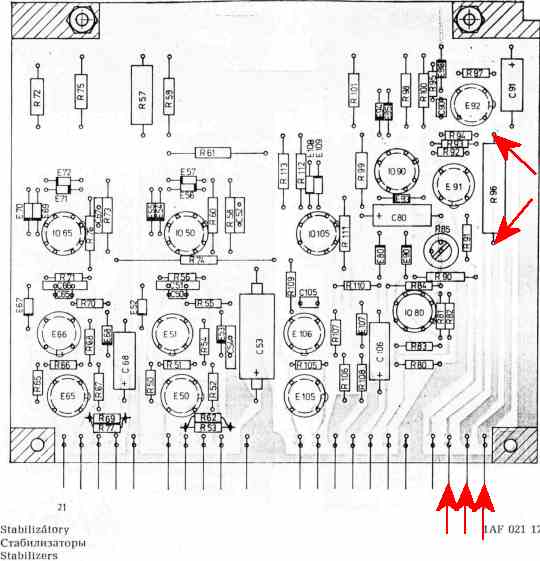

Takže malá oprava pro NT: Změř napětí na desce stabilizátorů viz níže. Mělo by tam být cca -12V na všech 3 pinech (příp. to můžeš měřit na tom odporu na desce). :wink:

Pokud tam napětí chybí, změř napětí na vývodu 4, kde by mělo být napětí vyšší než -12V. Všechna napětí proti kostře (5) samozřejmě. :wink:
