Zdravím, nevím si rady s následující školní úlohou:

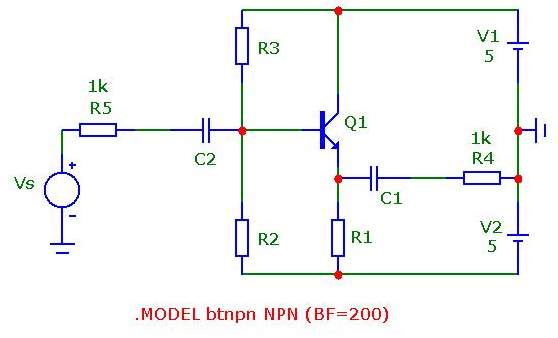

Zapojení zesilovače je uvedeno na obrázku. Navrhněte velikost rezistorů R1, R2 a R3 tak, aby kolektorový proud tranzistoru v pracovním bodě byl IC=2mA a aby proudové zesílení ve středním kmitočtovém pásmu bylo Ai=23 (i(R4)/i(R5)). Stejnosměrný proudový zesilovací činitel tranzistoru uvažujte BF=200. Velikosti kondenzátorů C1 a C2 volte takové, aby dolní mezní kmitočet zesilovače byl fd=20Hz (pokles o 3dB proti zesílení ve středním kmitočtovém pásmu). Vypočtěte hodnotu přenosu napětí a hodnoty vstupního a výstupního odporu zesilovače pro malé změny obvodových veličin ve středním kmitočtovém pásmu. Navržené zapojení a vypočítané hodnoty ověřte simulací v programu Microcap (stejnosměrnou, střídavou a přechodovou analýzou). Určete maximální hodnotu amplitudy střídavého signálu Vs na vstupu pro symetrický rozkmit výstupního napětí na rezistoru R4. Simulaci opakujte pro model tranzistoru 2N2222A a určete horní mezní kmitočet celého zapojení. Obdržené výsledky okomentujte.
Jednostupňový zesilovač SC
Moderátor: Moderátoři
Jednostupňový zesilovač SC
- Přílohy
-
zapojeni.JPG- (16.28 KiB) Staženo 142 x

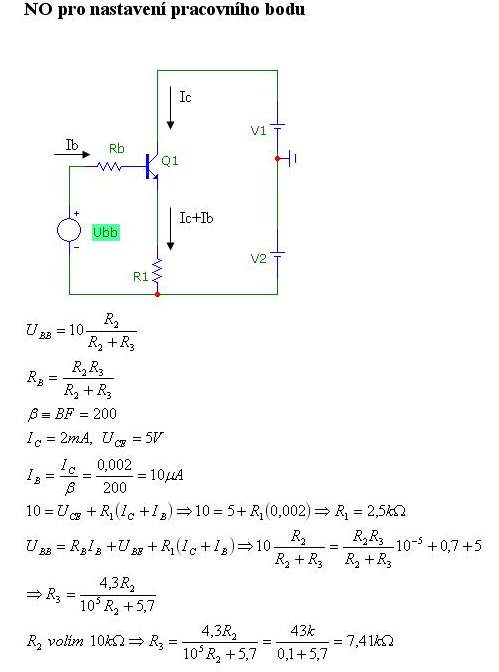

Řekl bych, že ty vzorce máš dobře. Teda, na konci v těch vzorcích píšeš 10^5, ale má tam být 10^(-5). To je ale jen překlep, počítáš správně s 10^(-5).
Další věc je, že ten R2 volíš 10kohm. To nejde, nemůžeš ho volit libovolně. Musíš ho zvolit tak, aby proudové zesílení bylo 23. Takže musíš udělat něco takového:
Zvolím si jako R2 a zkusím spočítat Ai. To R2 pořád píšu jako R2 a vyjde mi vzorec pro Ai, ve kterém bude R2. Pak si z toho vzorce vyjádřím to R2, protože Ai vím. Jak spočítat to Ai:
R2 jako vím. R3 spočítám z R2 podle toho tvého vzorce. Vyjádřím si jejich paralelní kombinaci Ra=R2||R3. Pak si spočítám vstupní odpor do báze Rb=(BF+1)*(R1||R4). Ra a Rb tvoří proudový dělič, takže Ib/IR5=Ra/(Ra+Rb). Z Ib spočítám Ie=Ib*(BF+1). A z Ie spočítám snadno IR4, protože tam je další proudový dělič. Takže z IR5 snadno dostaneš IR4. A z toho jednoduše vyjádříš Ai.
Další věc je, že ten R2 volíš 10kohm. To nejde, nemůžeš ho volit libovolně. Musíš ho zvolit tak, aby proudové zesílení bylo 23. Takže musíš udělat něco takového:
Zvolím si jako R2 a zkusím spočítat Ai. To R2 pořád píšu jako R2 a vyjde mi vzorec pro Ai, ve kterém bude R2. Pak si z toho vzorce vyjádřím to R2, protože Ai vím. Jak spočítat to Ai:
R2 jako vím. R3 spočítám z R2 podle toho tvého vzorce. Vyjádřím si jejich paralelní kombinaci Ra=R2||R3. Pak si spočítám vstupní odpor do báze Rb=(BF+1)*(R1||R4). Ra a Rb tvoří proudový dělič, takže Ib/IR5=Ra/(Ra+Rb). Z Ib spočítám Ie=Ib*(BF+1). A z Ie spočítám snadno IR4, protože tam je další proudový dělič. Takže z IR5 snadno dostaneš IR4. A z toho jednoduše vyjádříš Ai.
