Zdroj na 200V

Zpráva

lexxaa · #1 Příspěvek od **lexxaa** » 04 čer 2008, 16:18

Potřeboval bych poradit jak udělat zdroj tak na 150 - 200V při proudu cca 100mA. Jde to udělat i bez trafa?? Mohla by tam být i proudová pojistka, ale to není až tak nutné. Potřeboval bych to jako zdroj pro vysokonapěťové trafo z CRT monitoru.

ZdenekHQ · #2 Příspěvek od **ZdenekHQ** » 04 čer 2008, 17:21

Tak použij nejenom trafo z CRT, ale i zdroj.

lexxaa · #3 Příspěvek od **lexxaa** » 04 čer 2008, 17:33

V tom bude trochu problém, protože je nefunkční

. Hledám nějakou jinou alternativu.

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 04 čer 2008, 17:58

Každopádně to chce trafo kvůli oddělení - i když je to určitě jen na Teslák

Crifodo · #5 Příspěvek od **Crifodo** » 04 čer 2008, 18:17

jestli se trochu vyznáš v obvodech pro fázové řízení tyristorů, tak to není nic extra složitého, i zvlnění se dá udržet na rozumné úrovni.
Z hlediska bezpečnosti a respektu před nebezpečným dotykovým napětím ale musíš vědět, co děláš. :twisted:

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 04 čer 2008, 20:57

A pak se ještě nabízí použití obyčejného trafa jako autotrafa - např. 230/48V apod. - případný "zbytek" srazíš odporem či kondíkem v "primáru".

lexxaa · #7 Příspěvek od **lexxaa** » 04 čer 2008, 21:16

Crifodo píše:jestli se trochu vyznáš v obvodech pro fázové řízení tyristorů, tak to není nic extra složitého, i zvlnění se dá udržet na rozumné úrovni.
Z hlediska bezpečnosti a respektu před nebezpečným dotykovým napětím ale musíš vědět, co děláš.

No pokud myslíš odpor který nabíjí kondenzátor, který následně otevírá tyristor, tak to znám, ale to je hodně jednoduché. Chtělo by to i nějakou regulaci výstupního napětí. Jak jinak se to fázově řídí, to nevím...

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 04 čer 2008, 21:47

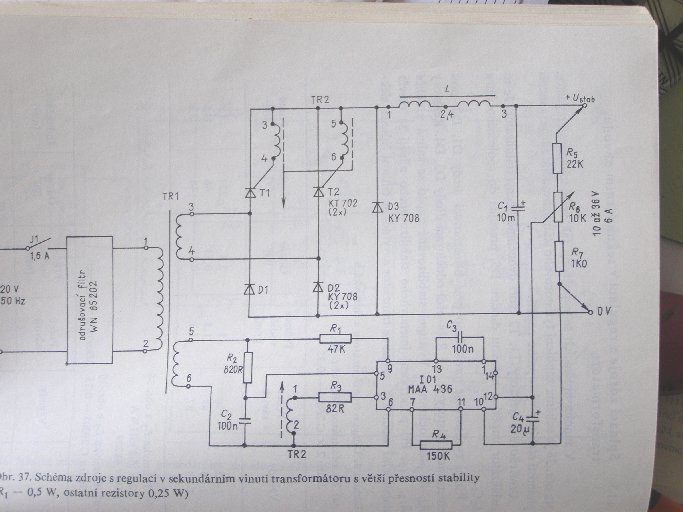

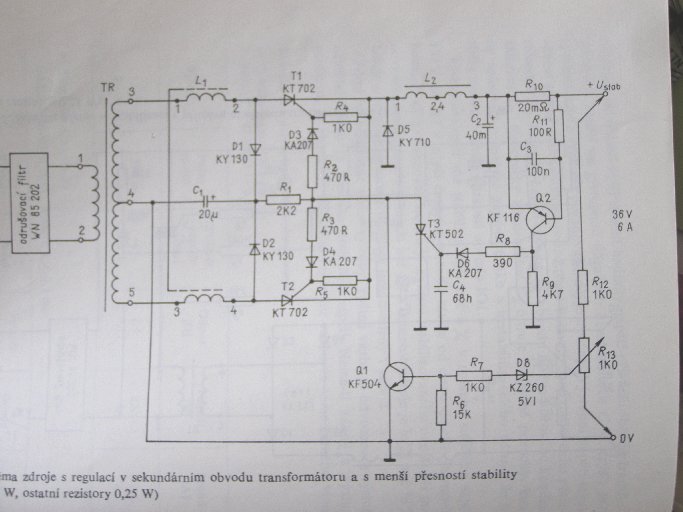

Spíš toto...

Crifodo · #9 Příspěvek od **Crifodo** » 04 čer 2008, 22:03

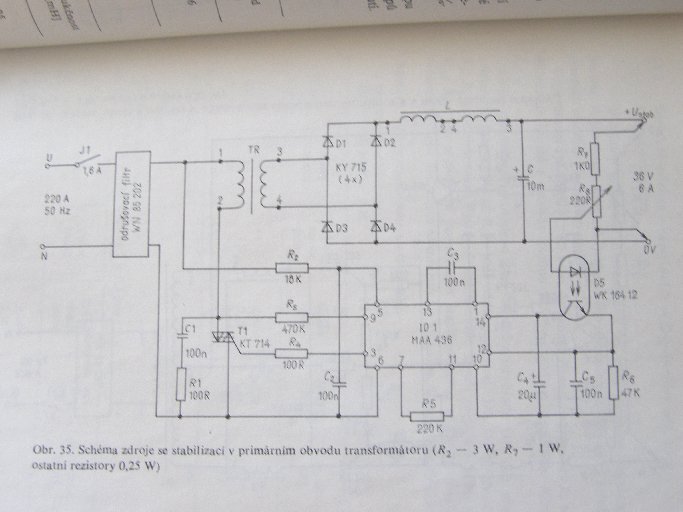

myslel jsem spíš zapojení s řídicím obvodem MAA436 nebo TCA785, který má i referenci.

ZdenekHQ · #10 Příspěvek od **ZdenekHQ** » 04 čer 2008, 22:49

Já to zas nechtěl posílat, když MAA436 stejně nejspíš nesežene.... I tohle schema je víceméně illustrační...

lexxaa · #11 Příspěvek od **lexxaa** » 04 čer 2008, 23:31

Vidím, že ve všech schématech se používají trafa. Trafo s výstupním napětím 200V asi jen tak neseženu. Já myslel, že by to mohlo jít i tak, že bych ořezával tyristorem půlvlny po usměrnění a filtroval je v kondenzátoru.

DolfiG · #12 Příspěvek od **DolfiG** » 04 čer 2008, 23:47

Páni, prečo tak zložito? Predsa existujú trafá z 380 na 220 V. (Používajú sa napr. v rozvádzačoch). Keď 380 V primár pripojíte na 220 V, sekundár po usmernení a vyfiltrovaní Vám dá naprázdno asi 180 V.

Crifodo · #13 Příspěvek od **Crifodo** » 05 čer 2008, 07:14

Řekl bych že oproti situaci před takovýma 25 lety se dá z elektronických součástek sehnat prakticky všechno. Když něco chci a nemám to zrovna v šuplíku, musím zkusit modifikovat to co mám nebo shánět víc...
Je fakt, že umanutí bastlíři ve věku našich otců dokázali vyrábět i sluchátka nebo řemínky ke gramofonům.
Tyristorem se neořezávají půlvlny, ale fázově reguluje doba po kterou propouští půlvlnu, což je něco jiného. Je tam dost důležitý pozvolný náběh otevření jinak se při sepnutí do vybitého kondu pošle do věčných lovišť.

ZdenekHQ · #14 Příspěvek od **ZdenekHQ** » 05 čer 2008, 10:03

lexxaa píše:Vidím, že ve všech schématech se používají trafa. Trafo s výstupním napětím 200V asi jen tak neseženu. Já myslel, že by to mohlo jít i tak, že bych ořezával tyristorem půlvlny po usměrnění a filtroval je v kondenzátoru.

Trafo je tam proto, aby to nikoho nezabilo. Klidně ho vynech. Mám tady i schemata bez trafáku, ale nemám po ruce ani foťák, ani scaner...
