Umístění součástek SMD 0805

Zpráva

markoni · #1 Příspěvek od **markoni** » 08 čer 2008, 15:43

Zdravím
narazil jsem na možná takovou banální věc na univerzální desku plošných spojů konkrétně CU-TA035 a 74HC00 SMD ten pájecí bod je moc velký jak to mám udělat? v tom návodu z internetu podle kterého to dělám tam je přímo doporučeno díky předem.

PS. SMD dělám prvně.

#2 Příspěvek od **Killroy** » 08 čer 2008, 16:15

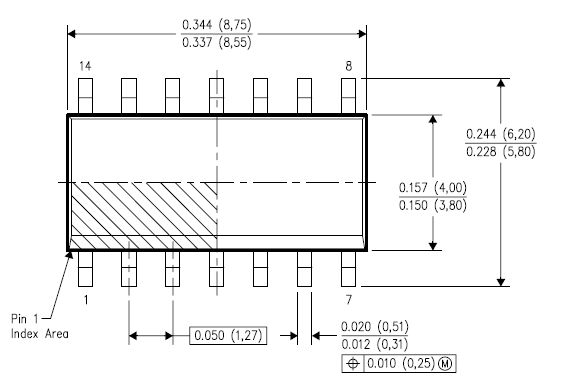

To nepůjde, viz obrázek pouzdra a rozteče pinů. 0805 je velikostní typ pro rezistory a kondy a s velikostí SMD pouzder IO nemá nic společného. Zapomeň na to že tam tu 74HC00 jen tak posadíš a vyjde to na pájecí body. Prostě to budeš muset odškrábat nebo jinak upravit.

Killroy

stephunk · #3 Příspěvek od **stephunk** » 08 čer 2008, 19:03

Naletuj do dier drátky akoby piny DIL14, tie na strane súčiastok ohni tak aby smerovali všetky dostredu, scvakni ich aby sa ti vytvorilo miesto pre 74HCXX,ten potom už len naletuj na upravené drátky...Lepšie budeš mať odleptať si plošák priamo na smd..Takto je to prplačka 8-)
