Pomoc z návrhem plošného spoje v EAGLE 4.16r2

Zpráva

markoni · #1 Příspěvek od **markoni** » 24 čer 2008, 21:33

Jsem v koncích!!!! potřeboval bych pomoc a to z Super Sondou
superprobe1.sch
přikládám ještě knihovnu která obsahuje mnou vytvořený displej HD-M324RD
unra.lbr
předem díky za pomoc

nejlépe jednostrannou není podmínkou.

kaarfii · #2 Příspěvek od **kaarfii** » 01 črc 2008, 19:08

Nějakou dobu to už zkouším, jaký rozměry má mít DPS? Pak taky je důležitý umístění hlavních prvků, tj. diplej, tlačítka a jack (popř. i jumper), upevňovací otvory.

kaarfii · #3 Příspěvek od **kaarfii** » 06 črc 2008, 16:20

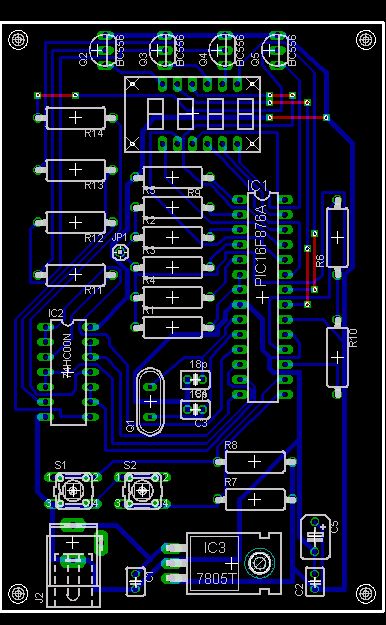

Tak mě z toho vyšlo tohle. Moc se mi nepovedl export do obrázku, chtěl jsem to předělat, ale blbne mi krumpl a znovu jsem to už nemohl otevřít. Musíš si to předělat podle svýho. Mavíc se někde dotýkají dráhy s pájecíma plochama a proudový smyčky se mi taky nepovedly zrovna nejmenší.
