Spinany zdroj DVD Rekorderu - poskozeny IO

Zpráva

dalik · #1 Příspěvek od **dalik** » 27 led 2008, 13:46

Dobry den pratele elektronici,

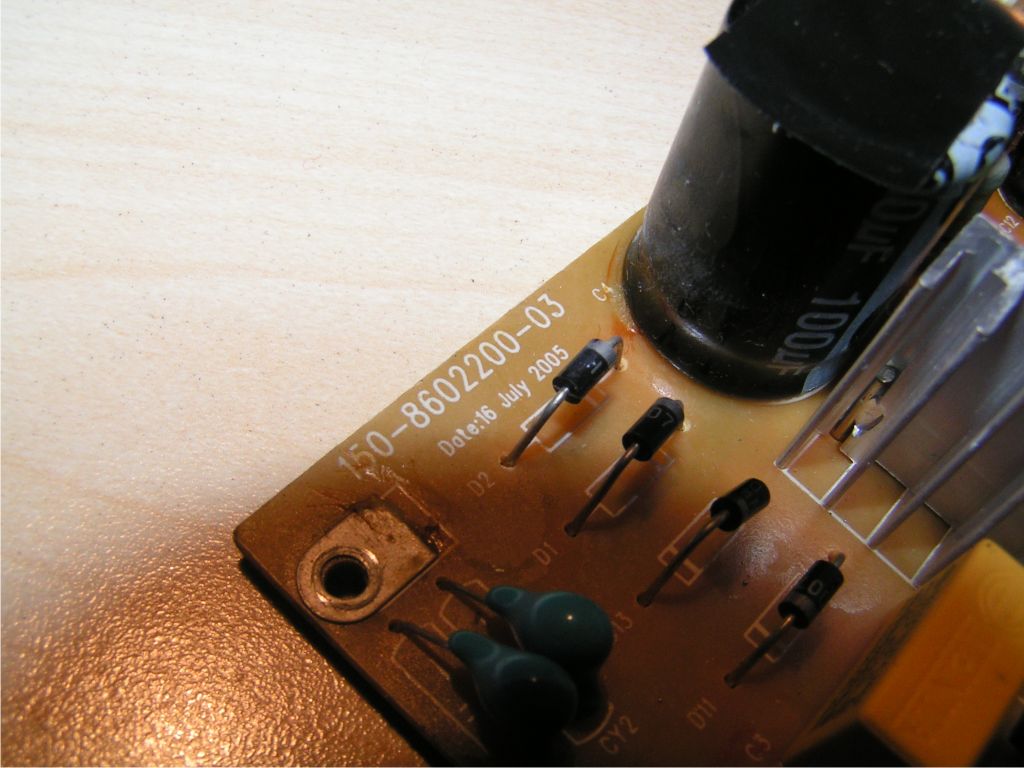

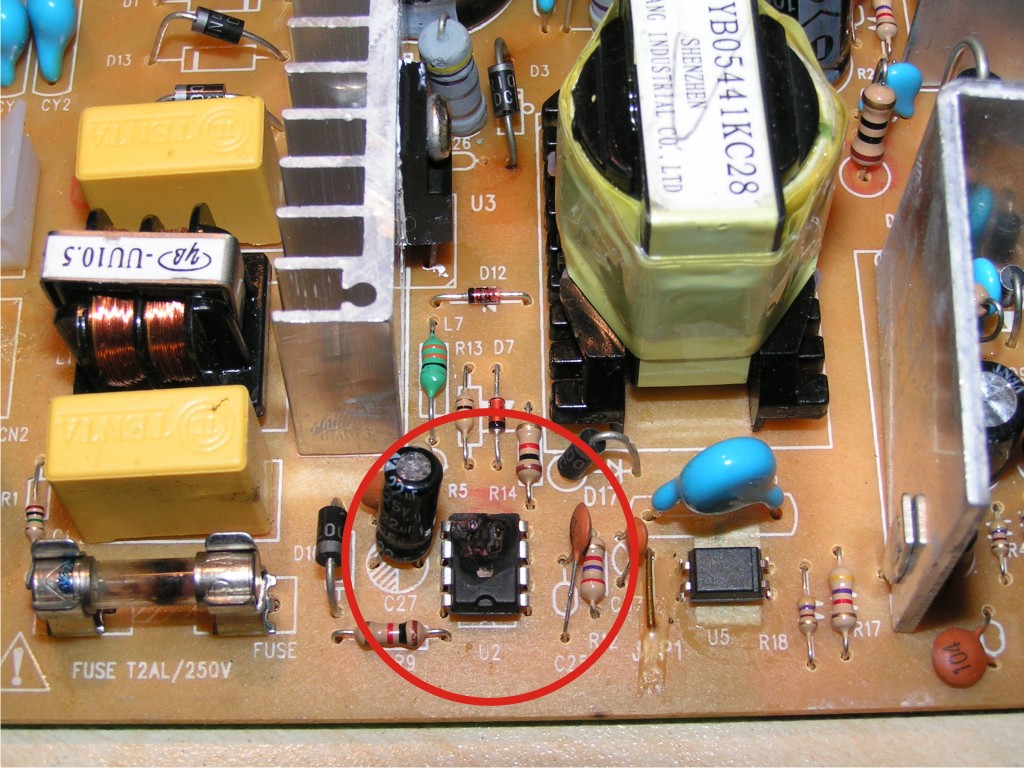

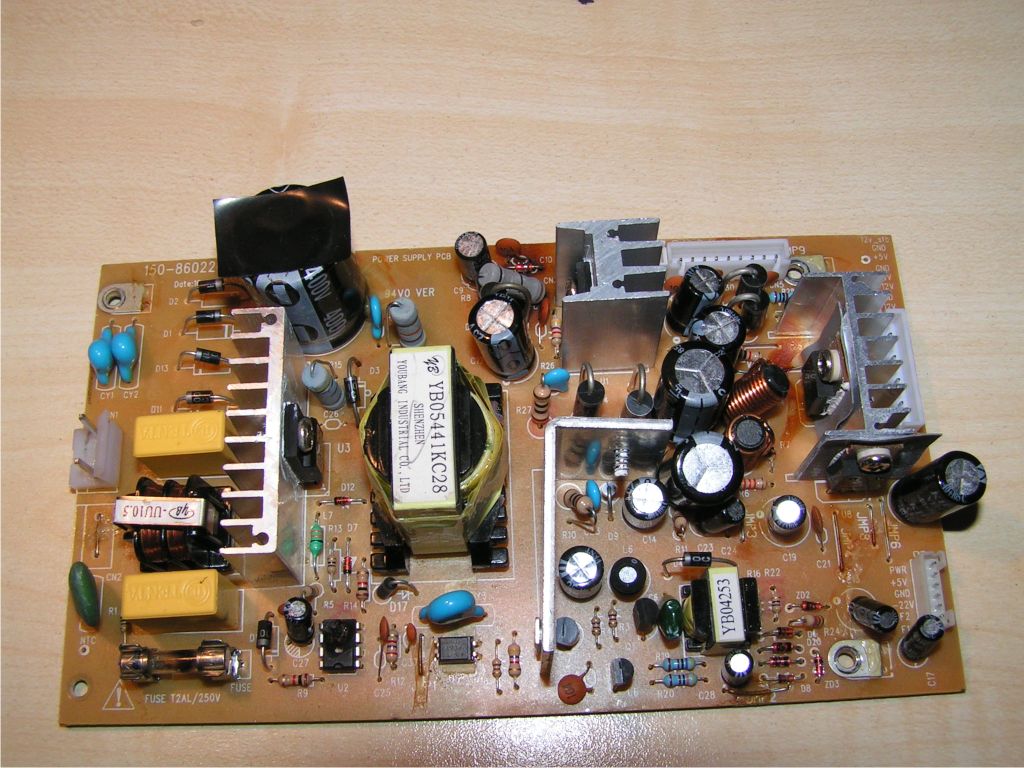

dostal se mi do rukou neznackovy dvd rekorder (Dynamic DVR 2200Z) prodavany v siti kaufland. V rekorderu je zavada na zdroji, je tam vystreleny nejaky 8mivyvodovy io, viz foto. Nevite nekdo nahodou, co to je a jaky je to typ? Spinanym zdrojum moc nerozumim. Diky vsem za tipy, kdyby nahodou mel nekdo i schema, byl bych vdecen.
Dalik

#2 Příspěvek od **Killroy** » 27 led 2008, 14:00

Tak to budeš mít dost honičku protože 8pin PWM kontrolérů je celá řada. Navíc bude 100% i ten mosfet v kopru a dalších pár drobností okolo. Jedině že by někdo tady tu plečku znal a pamatoval si co tam patří.

#3 Příspěvek od **RadekB** » 27 led 2008, 14:30

Jestli to ma napsany napeti, co z toho leze, mozna by bylo snazsi to nahradit jinym zdrojem.

Pepa87 · #4 Příspěvek od **Pepa87** » 27 led 2008, 15:14

většinou tam je 3842
a ta pojistka je taky ňáká jetá

DiGiCo · #5 Příspěvek od **DiGiCo** » 27 led 2008, 15:56

Podle množství součástek kolem tipuju 3842, jinak asi FET v háji, nejspíš i odpor, kterým je přizemněný... Víc by se dalo zjistit porovnáním katalogového zapojení 3842 s konkrétním zdrojem...

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 27 led 2008, 20:00

3842 mě napadla taky, ale ještě nikdy jsem ji neviděl rozstřelenou (vadnou ano). To by musely shořet i odpory v gate FETu, jiná cesta pro takovou pecku není.

#7 Příspěvek od **Killroy** » 27 led 2008, 20:22

UC3842 by mohla být, ale já si myslím že právě do podobných verglů se dávaly spíš nějaké ty KA7552 od Samsungu a tak. Nevím, asi si to bude muset obkreslit a porovnat s katalogovým zapojením.

dalik · #8 Příspěvek od **dalik** » 27 led 2008, 20:38

Pratele diky za rady. Vypajel jsem fet i ten odpor, oboji je spatne. Na tom IO je zespod v malem kolecku pod lupou videt vylisovane INDONESIA 6J14 nebo 8J14, a shora jak je ustreleny ten vrsek je videt (cteno z leva )
horni radek - zacinal jednickou - 1 spodni radek je nejake logo - kolecko a v nem bud ON nebo OM. Pomuze to trosku nebo vubec? Diky Dalik

#9 Příspěvek od **Killroy** » 27 led 2008, 20:47

dalik mimo jiné píše: horni radek - zacinal jednickou - 1 spodni radek je nejake logo - kolecko a v nem bud ON nebo OM.

To logo ON v kroužku znamená ONSemiconductor a ty dělají mj. i ty UC3842 (3843, 44), ale třeba taky MC44608P = taky 8pin, ale ten to nebude. A tak asi nakonec skončíš u laborování s UC3842, nic jiného nezbývá...

DiGiCo · #10 Příspěvek od **DiGiCo** » 28 led 2008, 09:14

dalik píše:Pratele diky za rady. Vypajel jsem fet i ten odpor, oboji je spatne. Na tom IO je zespod v malem kolecku pod lupou videt vylisovane INDONESIA 6J14 nebo 8J14, a shora jak je ustreleny ten vrsek je videt (cteno z leva )
horni radek - zacinal jednickou - 1 spodni radek je nejake logo - kolecko a v nem bud ON nebo OM. Pomuze to trosku nebo vubec? Diky Dalik

Zkus obkreslit z plošňáku zapojení toho zdroje, nedá to zas tak moc práce a pomohlo by to v určení, co je to vlastně za švába. Jinak to budou jen a jen dohady...

soucek · #11 Příspěvek od **soucek** » 28 led 2008, 14:01

Ahoj, taky jsem viděl ve stejném pouzdře TNY267P.

#12 Příspěvek od **stepa** » 28 led 2008, 15:54

soucek píše:Ahoj, taky jsem viděl ve stejném pouzdře TNY267P.

Mame tuto odpoved ocekavat i v 16:59? :lol:

#13 Příspěvek od **rezis** » 29 led 2008, 12:38

Nedavno jsem resil podobny zdroj v dvd. Stale nefungoval. Pak uz jsem bezhlave vymenil snad vse krom trafa a nic. Tak jsem za 3 kila koupil zdroj 12V-2A + 5V-2A a mam to privodu.

#14 Příspěvek od **Killroy** » 29 led 2008, 14:47

soucek píše:Ahoj, taky jsem viděl ve stejném pouzdře TNY267P.

TNY to asi nebude, to je podobné jako TOPswitch = má vlastní výkonový prvek. Neměl byl tam poté být ani ten fet. Obkreslit a porovnat zapojení s UC3842 je jediná šance - anebo napájet externě jak píše výše.

Killroy

excellence · #15 Příspěvek od **excellence** » 15 črc 2008, 19:04

obvod ve zdroji je NCP1200P60 odkaz zde: http://www.elektroda.pl/rtvforum/viewto ... namic&sid= jinak dej si elektroda.pl a zadej typ DVR
